Texas Instruments TPS55189-Q1降壓-升壓轉換器是一款集成了四個MOSFET開關的27V、8A轉換器。根據輸入電壓和設定的輸出電壓，該轉換器可在降壓模式、升壓模式和升降壓模式之間轉換。當輸入電壓小于輸出電壓時，TPS55189-Q1轉換器以升壓模式運行；當輸入電壓大于輸出電壓時，則以降壓模式運行。當輸入電壓接近輸出電壓時，該轉換器交替在單周期降壓和單周期升壓模式下工作。TPS55189-Q1轉換器符合汽車應用類AEC-Q100標準，集成了四個MOSFET開關，為USB供電 (USB PD) 應用提供緊湊型解決方案。TPS55189-Q1轉換器用于USB PD、車載充電器、汽車信息娛樂和高級輔助駕駛系統 (ADAS)。

數據手冊：*附件：Texas Instruments TPS55189-Q1降壓-升壓轉換器數據手冊.pdf

TPS55189-Q1轉換器通過外部電阻器具有200kHz至2.2MHz開關可編程頻率范圍，并與外部時鐘同步。該轉換器具有平均電感電流限制、過壓保護、逐周期峰值電流限制和輸出短路保護等特性。TPS55189-Q1轉換器采用3mm x 5mm HotRod? QFN封裝。

特性

• 符合AEC-Q100標準：
  • 器件溫度等級1：-40°C至125°C（環境工作溫度范圍）
• 可編程電源（PPS）支持USB供電（USB PD）
  • 輸入電壓范圍：3 V至27 V
  • 可編程輸出電壓范圍：0.8V至22V，步進為10mV
  • 參考電壓精度：±1%
  • 精確輸出電流監控：±5%
  • 可調輸出電壓補償，用于補償電纜電壓下降
  • 可編程輸出電流限制：高達6.35A (50mA步進)
  • I^2^C接口
• 避免頻率干擾和串?dāng)_：
  • 可選時鐘同步
  • 可編程開關頻率：200kHz至2.2MHz
• 在整個負載范圍內具有高效率：
  • VIN = 12V、VOUT = 20V且IOUT = 3A時，效率為96%
  • 輕負載時可編程PFM和FPWM模式
• EMI抑制：
  • 可選可編程擴頻
  • 無引線封裝
• 豐富的保護功能：
  • 輸出過壓保護
  • 熱關斷保護
  • 斷續模式，用于輸出短路保護
  • 平均電感器電流限制：8 A
• 采用3mm×5mm HotRod? QFN封裝

應用

• 汽車尾部照明
• 汽車信息娛樂和儀表板
• USB PD
• 車載充電器
• 無線充電器
• ADAS

功能框圖

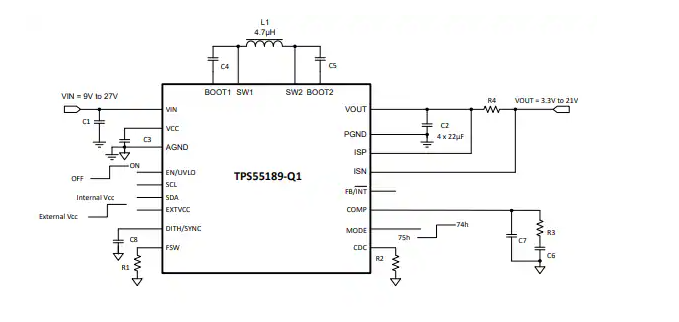

典型應用電路圖
