Texas Instruments TPS1HTC100-Q1單通道智能高壓側開關是一款集成了NMOS功率場效應晶體管 (FET) 和電荷泵的智能高側開關，專為滿足24V汽車電池系統的要求而設計。低RON (83mΩ) 可最大限度地降低設備耗散功率，驅動高達4A DC的寬輸出負載電流范圍，而60V DC工作范圍則可提高系統穩健性。該設備集成了電流限制、熱關斷和輸出鉗位等保護特性。這些功能提高了系統在短路等故障事件中的穩健性。TPS1HTC100-Q1采用了可調限流電路，在驅動大電容負載時可最大限度地降低過載電流和浪涌電流，從而提高系統的可靠性。該設備提供精確的負載電流檢測，可改善負載診斷，例如開路負載檢測和過載，從而實現更好的預測性維護。

數據手冊：*附件：Texas Instruments TPS1HTC100-Q1智能高側開關數據手冊.pdf

Texas Instruments TPS1HTC100-Q1采用小型14引腳、5mm × 6.4mm HTSSOP引線封裝，引腳間距為0.65mm，可最大限度地減少PCB占位面積。該器件是一般阻性、感性和容性負載的理想之選。

特性

• 單通道智能高側電源開關，用于24 V汽車系統，具有全面診斷功能
• 寬工作電壓范圍：6 V至60 V
• 低RON ：83mΩ（典型值），180mΩ（最大值）
• 低待機電流：<0.5μA
• 低靜態電流 (I q )：<2mA
• 通過可調限流提高系統級可靠性
  • 1A至5A或7.3A
• 電流檢測精度：±5%（1A時）
• 保護
  • 過載和短路保護
  • 集成電感放電鉗位
  • 欠壓閉鎖 (UVLO) 保護
  • GND失效、電源失效保護
  • 電池反向保護，帶有外部元件
• 診斷
  • 打開和關閉狀態下的輸出開路負載和電池短路檢測
  • 過載和對地短路檢測
  • 絕對和相對熱關斷檢測
• 支持功能安全
  • 可提供文檔，協助功能安全系統設計
• 工作結溫：-40至125°C
• 兼容1.8V、3.3V和5V邏輯的輸入控制
• 用于ADC保護的集成式故障檢測電壓縮放功能
• 資質認證
  • 符合汽車應用類AEC-Q100標準
  • 溫度等級1（-40°C至+125°C，T A ）
• 14引腳5mm × 6.4mm熱增強HTSSOP封裝

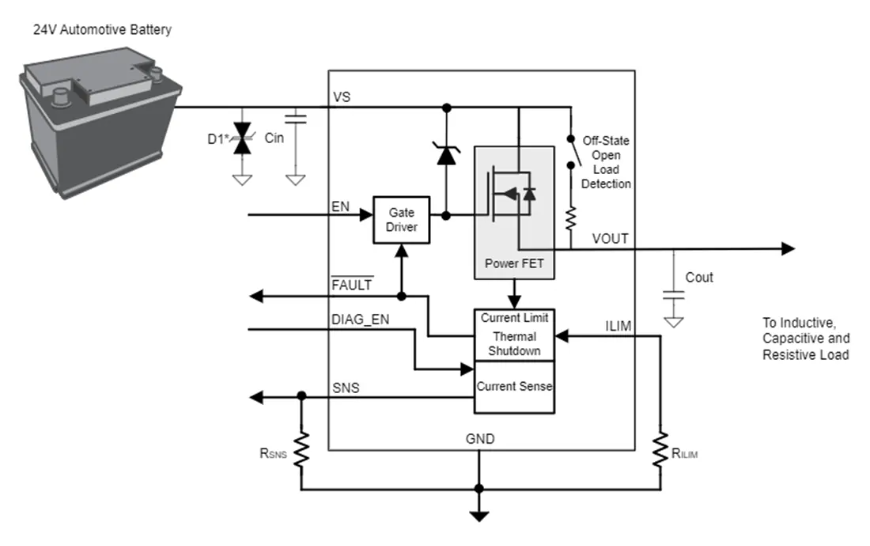

典型應用原理圖
