Texas Instruments TPS1213-Q1智能高側驅動器具有低IQ 和3.5V至40V的寬工作電壓范圍。45V高側驅動器專為12V系統設計而開發。該器件可承受低于-40V的負電源電壓并保護負載。此外，該驅動器具有兩個柵極驅動通道，主功率路徑具備1.69A的拉電流能力和2A的灌電流能力，低功耗路徑具備165μA的拉電流能力和2A的灌電流能力，用于驅動MOSFET。

數據手冊：*附件：Texas Instruments TPS1213-Q1智能高側驅動器數據手冊.pdf

在LPM = Low的低功耗模式下，低功耗路徑FET保持導通，主FET關斷。在此模式下，該器件采用35μA（典型值）的低IQ 。自動加載喚醒閾值進入激活狀態，可通過ISCP/LWU引腳進行修改。EN/UVLO為低電平時，IQ 下降至1μA（典型值）。

TI TPS1213-Q1智能高側驅動器利用MOSFET VDS 檢測或外部RSNS 電阻器提供可調節的短路保護。可配置自動重試和鎖存故障行為。該器件還具備內部短路比較器的診斷功能，可通過對SCP_TEST引腳的外部控制實現。

TPS12130-Q1采用19引腳VSSOP封裝，符合AEC-Q100汽車應用標準。

特性

• 符合AEC-Q100汽車應用標準，器件溫度等級1，-40°C至+125°C的環境工作溫度
• 可提供功能安全文檔來輔助功能安全系統的設計
• 3.5V至40V的輸入范圍（絕對最大值為45V）
• 低至-40V的反向輸入保護
• 集成的11V充電泵
• 低靜態電流，在低功耗模式 (LPM = Low) 時為35μA
• 低關斷電流，在EN/UVLO = 低電平時為1μA（典型值）
• 強柵極驅動（G1PU/G1PD：1.69A源電流和2A灌電流)
• 可調輸入欠壓鎖定 (UVLO)
• 可調短路保護 (ISCP)，帶可調響應時間 (TMR) 和故障標志輸出 (FLT)
• 從低功耗模式快速過渡到帶喚醒指示的激活模式
  • 通過外部LPM觸發器（低電平到高電平）從低功率通路到主通路的切換時間為8μs
  • 可調負載喚醒閾值 (I LWU )，可在6μs內從低功率路徑切換到主功率路徑
• 短路故障、電荷泵欠壓和輸入欠壓期間的故障指示 (FLT)
• 短路比較器診斷 (SCP_TEST)

應用

• 12 V汽車電池管理系統 (BMS)
• 配電箱

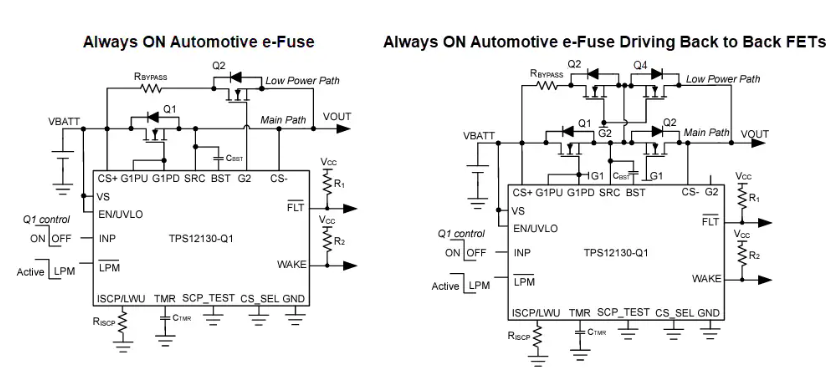

功能框圖
