西門子S7-300 PLC通過RS485轉PROFIBUS-DP網關寫入命令讓激光測距傳感器開啟快速模式連續測量

在工業自動化領域，不同協議設備間的數據互通常成為系統集成的難點。以西門子S7-300 PLC與JRT激光測距傳感器的通信為例，前者采用PROFIBUS-DP協議，后者通常支持RS485接口的Modbus RTU協議，兩者如同使用不同語言的對話者，需借助RS485轉PROFIBUS-DP網關實現協作。

物理層對接：將JRT傳感器的RS485端子（A/B線）接入RS485轉PROFIBUS-DP網關的從站接口，RS485轉PROFIBUS-DP網關的DP端口則通過紫色雙絞線連接PLC的DP主站接口。需注意終端電阻設置，避免信號反射導致通信中斷。

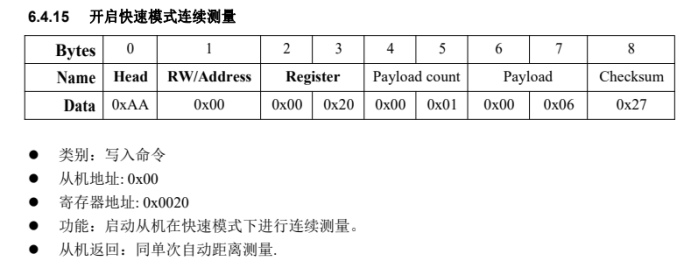

傳感器模式設置：通過手冊查看工作模式命令格式。例如寫入開啟快速模式連續測量，此時模塊會按預設周期主動上傳數據。

下面通過配置RS485轉PROFIBUS-DP網關實現傳感器快速模式連續測量，具體步驟如下

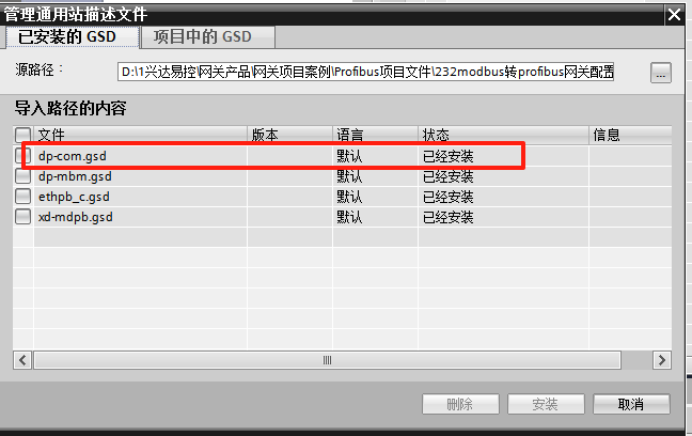

首先導入RS485轉PROFIBUS-DP網關GSD文件到TIA Portal 編程軟件

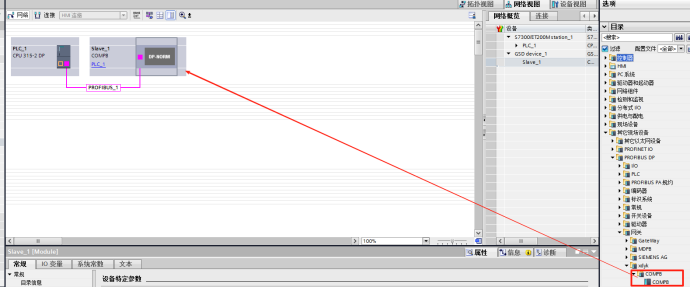

找到安裝好的RS485轉PROFIBUS-DP網關驅動拖拽到組態界面進行與plc組態

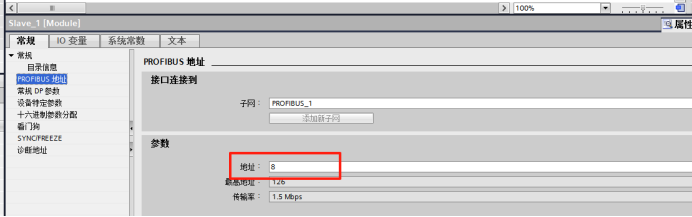

在RS485轉PROFIBUS-DP網關屬性設置profibus地址

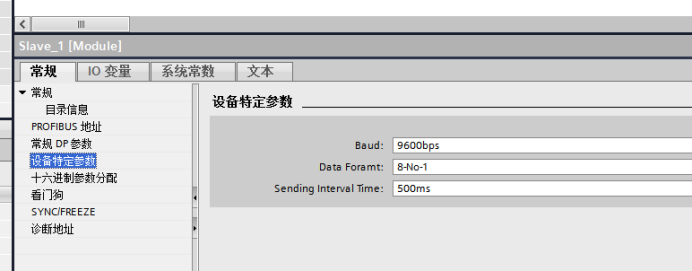

設置波特率，數據位，起始位，校驗位等

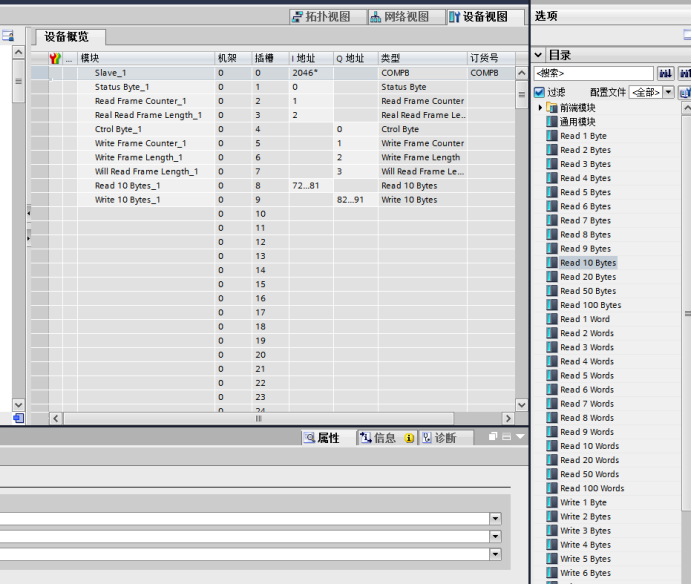

進入設備視圖添加輸入輸出指令

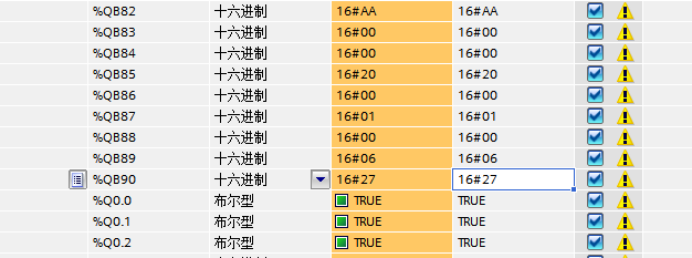

在監控表QB82-QB90寫入快速模式連續測量命令A(yù)A 00 00 20 00 01 00 06 27

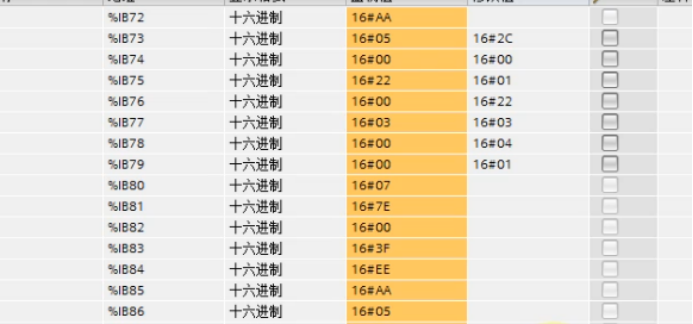

在ib72-ib86查看傳感器返回數據

通過RS485轉PROFIBUS-DP網關的橋梁作用，西門子PLC與國產傳感器的協同不再是技術壁壘，而是智能化升級的標配選項。這種跨品牌、跨協議的集成模式，正推動工業4.0時代“萬物互聯”從概念走向落地。
