西門子300PLC通過RS485轉Profibus-DP網關實現JRT激光測距傳感器開啟一次自動模式測量

在工業自動化場景中，設備間的高效通信與協同工作是提升生產效率的關鍵。本文將以西門子300PLC如何通過RS485轉Profibus-DP網關讓JRT激光測距傳感器開啟一次自動模式測量為例，深入剖析這一過程中的技術要點與實際應用價值。

在選型時，需要考慮網關的性能、穩定性以及兼容性等因素。例如，興達易控的Modbus轉Profibus-DP網關XD-MDPB100就是一款在市場上應用廣泛的產品，它具有高速的數據傳輸能力、強大的抗干擾性能以及良好的兼容性，能夠滿足大多數工業現場的需求。

在本應用案例中，整個系統主要由西門子300PLC、RS485轉Profibus-DP網關以及JRT激光測距傳感器三部分組成。其中，西門子300PLC作為Profibus-DP主站，負責發起通信請求并處理接收到的數據；JRT激光測距傳感器作為從站，響應主站的指令并返回測量數據；RS485轉Profibus-DP網關則位于兩者之間，負責協議轉換和數據傳輸。

對于RS485轉Profibus-DP網關，需要通過配置軟件對其進行參數設置，主要包括RS485端和Profibus-DP端的波特率、地址范圍等。此外，還需要根據JRT激光測距傳感器的通信協議，設置RS485轉Profibus-DP網關的數據解析規則，以確保能夠正確解析傳感器發送的數據。

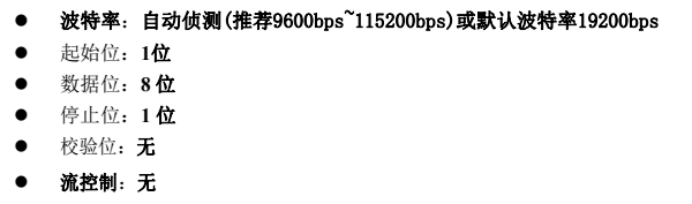

對于JRT激光測距傳感器，需要根據其使用手冊設置通信參數，如地址、波特率等，使其與RS485轉Profibus-DP網關的設置相匹配。

自動模式測量的實現過程

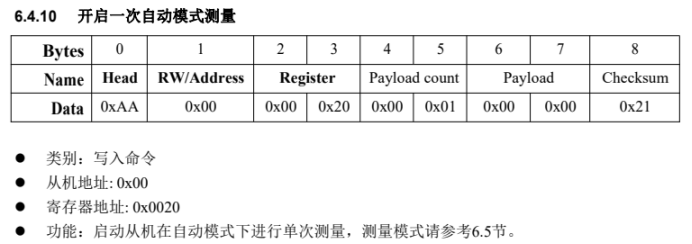

當系統調試完成后，就可以通過西門子300PLC向JRT激光測距傳感器發送開啟一次自動模式測量的指令。具體過程如下：

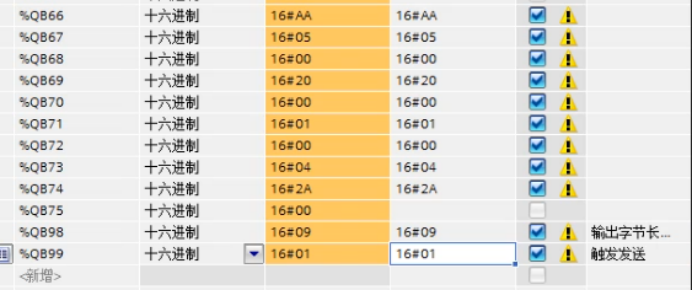

西門子300PLC作為Profibus-DP主站，按照預先設置的通信參數和地址，向RS485轉Profibus-DP網關發送包含測量指令的數據幀。該數據幀經過RS485轉Profibus-DP網關的協議轉換后，被轉換為符合JRT激光測距傳感器通信協議的RS485信號，并通過RS485總線傳輸給傳感器。

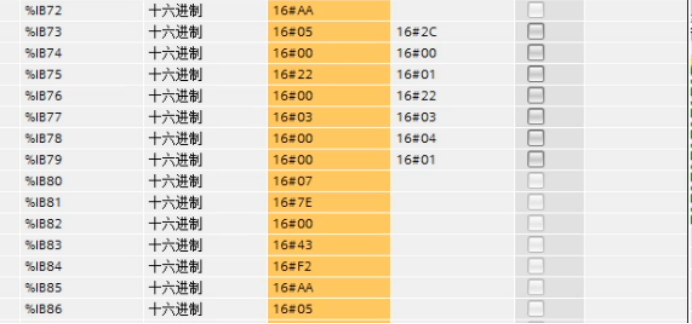

JRT激光測距傳感器接收到測量指令后，立即啟動一次自動模式測量。在測量過程中，傳感器會不斷發射激光脈沖，并根據接收到的反射光信號計算出目標物體的距離。當測量完成后，傳感器會將測量結果以RS485信號的形式發送給RS485轉Profibus-DP網關。

通過引入RS485轉Profibus-DP網關，成功實現了西門子300PLC對JRT激光測距傳感器的遠程控制，使其能夠開啟一次自動模式測量。這一應用案例不僅解決了不同通信協議設備之間的互聯互通問題，還提高了工業生產的自動化程度和效率。
