西門子S7-300 PLC通過RS485轉PROFIBUS-DP網關發送命令讓JRT激光測距傳感器開啟一次慢速距離測量

在工業自動化系統中，不同協議設備之間的通信集成往往面臨技術挑戰。以西門子S7-300 PLC與JRT激光測距傳感器的通信為例，兩者分別采用PROFIBUS DP和RS485（Modbus RTU）協議，需借助RS485轉PROFIBUS-DP網關實現協議轉換與數據交互。以下為具體實施方案的解析。

西門子S7-300 PLC作為主站設備，搭載PROFIBUS DP總線接口，而JRT激光測距傳感器通過RS485接口輸出數據，其通信協議通常為Modbus RTU。為實現兩者的通信，需在系統中引入協議轉換網關（如XD-MDPB100型網關），其核心功能是將Modbus RTU數據幀轉換為PROFIBUS DP協議格式。

RS485轉PROFIBUS-DP網關在此場景中承擔“翻譯”角色，需通過配套軟件完成以下配置：

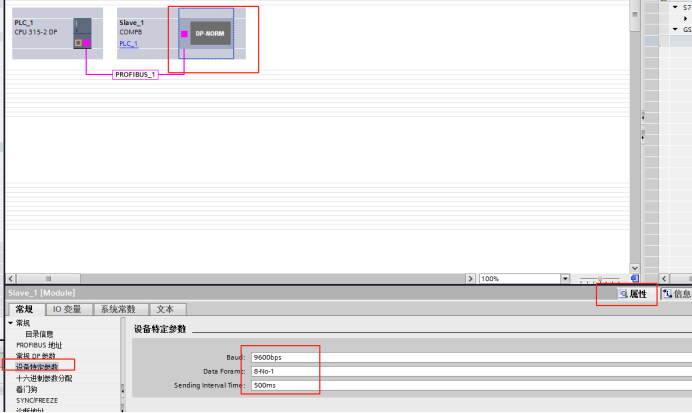

Modbus RTU參數定義：設置傳感器的波特率（如9600bps）、數據位（8位）、停止位（1位）等，與JRT傳感器的出廠參數匹配；

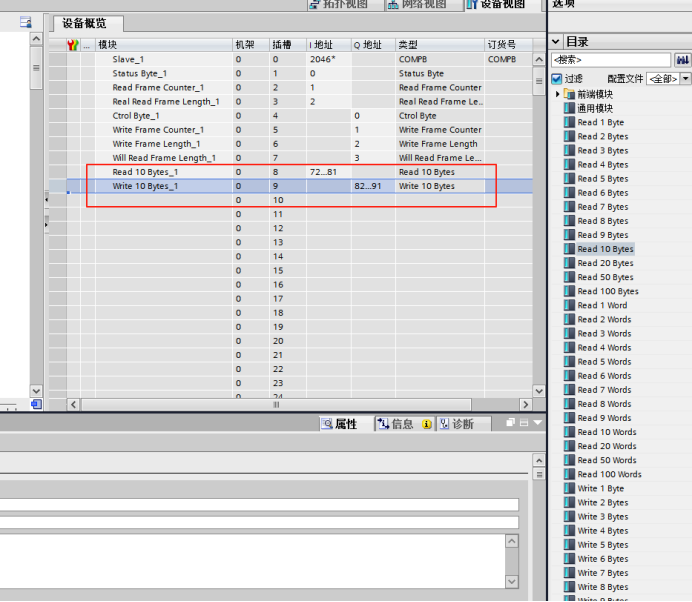

PROFIBUS DP映射表建立：將傳感器的數據映射到DP從站的輸入輸出區（如QB和IB地址），實現數據雙向傳輸；

例如，JRT傳感器的測量值需要主站發送一條命令報文，PLC通過讀取DP從站的輸入區域（如I72~I83）即可獲取距離數據，精度可達毫米級。

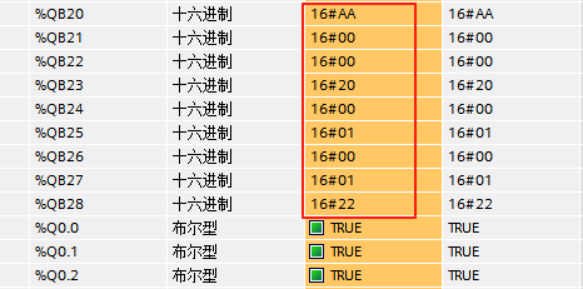

下面演示plc發送命令AA 00 00 20 00 01 00 01 22讓傳感器開啟一次慢速距離測量，如下圖

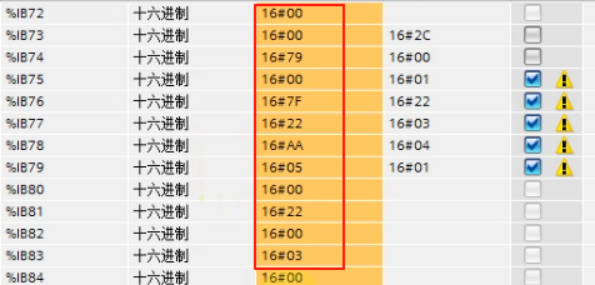

傳感器返回數據，如下圖

通過RS485轉PROFIBUS-DP網關的協議轉換能力，西門子S7-300 PLC與JRT激光測距傳感器實現了高效協同。這種“異構通信”方案不僅打破協議壁壘，更通過模塊化配置與軟硬件協同優化，為工業自動化系統提供了高精度、高可靠性的數據采集范例。未來，隨著工業物聯網（IIoT）的發展，此類跨協議集成技術將成為智能工廠的標配基礎設施。
