第二十五章 W55MH32 TCP_Server_Multi_Socket示例

本篇文章，我們將詳細介紹如何在W55MH32芯片上面實現TCP通信。使用W55MH32的TOE引擎，我們只需進行簡單的socket編程及寄存器讀寫，便可輕松實現TCP協議應用。接下來我們通過實戰例程，為大家講解如何使用TOE引擎上的8個socket，設置為TCP Server模式，讓多個客戶端連接進行數據回環測試。

該例程用到的其他網絡協議，例如DHCP，請參考相關章節。有關W55MH32的初始化過程，請參考Network Install章節，這里將不再贅述。

1 TCP協議簡介

TCP (Transmission Control Protocol)是一種面向連接的、可靠的傳輸層協議，它用于在網絡中可靠地傳輸數據。TCP是互聯網協議族中的核心協議之一，通常與 IP協議（Internet Protocol）一起使用，形成套接字通信。

2 TCP協議特點

面向連接：在傳輸數據之前，TCP需要建立一個連接，保證發送方與接收方能夠彼此通信。通過三次握手（Three-Way Handshake）過程來建立連接，確保雙方的通信是可靠的。

可靠性：TCP提供可靠的數據傳輸，確保數據完整并且按順序到達接收端。如果數據丟失或出錯，TCP會自動重傳丟失的數據包。

流量控制：TCP使用流量控制機制來調節數據的發送速度，防止接收方處理不過來導致數據丟失。常用的流量控制方法是滑動窗口（Sliding Window）。

擁塞控制：TCP可以動態調整傳輸速率，以避免網絡擁塞。采用算法如慢啟動、擁塞避免、快速重傳等。

全雙工通信：在 TCP連接建立后，數據可以在兩個方向同時進行傳輸，支持雙向通信。

有序數據傳輸：TCP會對數據包進行編號，確保數據按順序傳輸，即使網絡發生延遲，接收端也能按順序接收到數據。

字節流服務：TCP傳輸?shù)臄?shù)據是字節流，不關心應用層數據的邊界，應用層需要自己解析數據邊界。

3 TCP與 UDP的區別

TCP是可靠的、面向連接的協議，適合需要數據完整性和順序保證的應用，如網頁瀏覽、文件傳輸?shù)取?/p>

UDP（User Datagram Protocol）是無連接、不可靠的協議，適合對時效性要求較高且可以容忍丟包的應用，如視頻流、在線游戲等。

4 TCP應用場景

接下來，我們了解下在W55MH32上，可以使用TCP協議完成哪些操作及應用呢？

遠程監控和數據采集：嵌入式設備通常用于采集傳感器數據，并通過以太網連接上傳到遠程服務器，TCP協議確保數據傳輸?shù)目煽啃院屯暾浴?/p>

設備遠程控制：許多嵌入式系統需要通過網絡接收控制指令（例如工業自動化中的PLC控制），TCP協議提供了可靠的通信通道。

物聯網（IoT）：許多物聯網設備使用TCP協議與云服務器或其他設備進行通信，傳輸數據、執行命令等。

嵌入式Web服務器：一些嵌入式設備內置Web服務器（例如路由器、網關、傳感器設備等），通過TCP協議提供網頁接口給用戶進行配置和監控。

5使用TCP進行數據交互的流程

TCP連接建立（三次握手）

在開始傳輸數據之前，TCP會通過三次握手建立連接：

第一次握手：客戶端向服務器發送一個帶有 SYN標志的數據包，表示請求建立連接。

第二次握手：服務器收到 SYN數據包后，回復一個帶有 SYN和 ACK標志的數據包，表示同意建立連接。

第三次握手：客戶端收到服務器的 SYN+ACK后，發送一個帶有 ACK標志的數據包，連接建立完成。

數據交互

TCP連接斷開（四次揮手）

當通信結束時，TCP需要通過四次揮手來斷開連接：

第一次揮手：客戶端發送一個 FIN 數據包，表示數據發送完畢，準備關閉連接。

第二次揮手：服務器收到 FIN數據包后，回復一個 ACK數據包，表示同意關閉連接。

第三次揮手：服務器發送一個 FIN 數據包，表示數據發送完畢，準備關閉連接。

第四次揮手：客戶端收到服務器的 FIN數據包后，發送一個 ACK數據包，連接正式關閉。

ACK字段：ACK包含在 TCP報文頭中，表示接收方期望接收的下一個字節的序列號。

TCP 3次握手示意圖

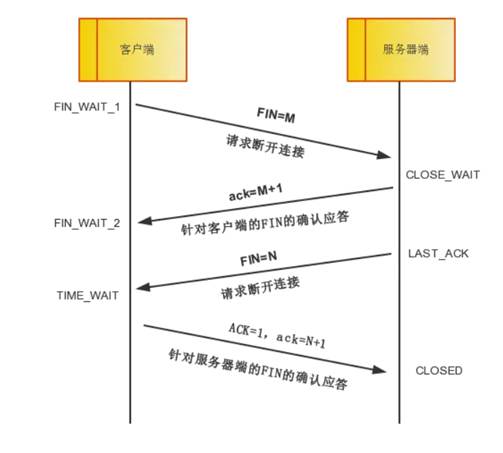

TCP 4次揮手示意圖

6 TCP的ACK機制、重傳機制和Keepalive機制

TCP的ACK機制

ACK 是 TCP用于確認已成功接收到數據包的機制。在 TCP通信中，每個數據包都包含一個序列號，接收方用 ACK來告訴發送方已經成功收到的字節序列。

累積確認：TCP使用累積確認方式，表示接收方已經連續收到所有數據，直到某個序列號為止。

超時重傳：如果發送方在超時時間內未收到 ACK，就會重傳該數據包。

TCP的重傳機制

TCP 的重傳機制保證了數據的可靠傳輸。以下是常見的重傳機制：

超時重傳：

發送方設置一個定時器，當發送的數據包在規定時間內未收到 ACK，則觸發重傳。

超時時間是動態調整的，由 TCP的往返時間（RTT, Round Trip Time）估算得出。

快速重傳：

當接收方發現數據包丟失時，發送重復的 ACK（稱為冗余 ACK），提醒發送方某個數據包未到達。

如果發送方連續收到 3個重復的 ACK，就會立即重傳對應的數據包，而不必等待超時。

選擇性重傳（Selective Repeat, SACK）：

在累積確認的基礎上，TCP還可以通過 SACK選項告訴發送方哪些特定的塊已收到，哪些未收到。

這可以減少不必要的重傳，提高效率。

TCP Keepalive機制

TCP Keepalive是 TCP協議的一種可選機制，用于檢測長時間空閑的連接是否仍然有效。它的主要作用是：

維護連接狀態：檢測對方主機是否仍在線，避免資源被長期占用。

釋放死連接：如果連接已經失效（如網絡中斷或對方主機崩潰），Keepalive可以及時釋放資源。

防止中間設備超時關閉連接：一些 NAT、路由器或防火墻可能會在連接長時間不活動時自動關閉，Keepalive可防止這種情況。

用法：在W55MH32的TOE引擎中，需要在Sn_KPALVTR寄存器中設置Keepalive時間，然后在成功連接服務器后發送一條數據來激活Keepalive。

7實現過程

接下來，我們在W55MH32上實現TCP服務器，允許多個設備連接進行數據通信。

注意：測試實例需要PC端和W55MH32處于同一網段。

首先，在主循環中調用multi_tcps_socket()函數：

1.      while(1)
2.      {
3.          multi_tcps_socket(ethernet_buf, local_port);
4.      }
5.

multi_tcps_socket()函數的兩個傳參分別為交互的緩存數組以及本地端口號，函數具體內容如下：

 1. int32_t multi_tcps_socket(uint8_t*buf,uint16_t localport)
 2. {
 3.     int32_t ret;
 4.     uint16_t size=0, sentsize=0;
 5.
 6. #ifdef _LOOPBACK_DEBUG_
 7.     uint8_t destip[4];
 8.     uint16_t destport;
 9. #endif
10.
11.     switch(getSn_SR(socket_sn))
12.     {
13.     case SOCK_ESTABLISHED:
14.         if(getSn_IR(socket_sn)&Sn_IR_CON)
15.         {
16. #ifdef _LOOPBACK_DEBUG_
17.             getSn_DIPR(socket_sn, destip);
18.             destport= getSn_DPORT(socket_sn);
19.
20.             printf("%d:Connected - %d.%d.%d.%d : %drn", socket_sn, destip[0], destip[1], destip[2], destip[3], destport);
21. #endif
22.             setSn_IR(socket_sn,Sn_IR_CON);
23.         }
24.         if((size= getSn_RX_RSR(socket_sn))>0)// Don't need to check SOCKERR_BUSY because it doesn't not occur.
25.         {
26.             if(size> DATA_BUF_SIZE)
27.                 size= DATA_BUF_SIZE;
28.             ret= recv(socket_sn, buf, size);
29.
30.             if(ret<=?0)
31.                 return ret;?// check SOCKERR_BUSY & SOCKERR_XXX. For showing the occurrence of SOCKERR_BUSY.
32.             size?     =?(uint16_t)ret;
33.             sentsize? =?0;
34.             buf[size]?=?0x00;
35.             printf("%d:rece data:%srn", socket_sn, buf);
36.             while?(size?!= sentsize)
37.             {
38.                 ret?= send(socket_sn, buf?+ sentsize, size?- sentsize);
39.                 if?(ret?

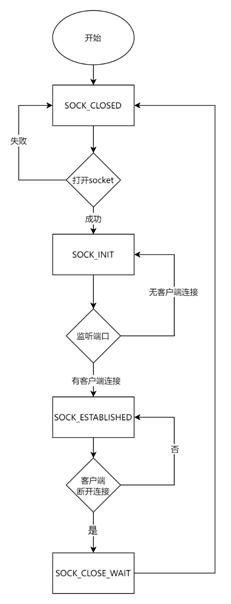

	在這個程序中，會運行 TCP Server狀態機，基于不同的的 SOCKET的狀態執行對應的操作，SOCKET的狀態變化

	如下圖所示：



	SOCK_CLOSED：當前SOCKET未打開，配置連接服務器及連接端口號后打開SOCKET，打開成功后SOCKET會進入SOCK_INIT狀態。

	SOCK_INIT:SOCKET打開成功，開始監聽端口，當有客戶端進行連接時，SOCKET狀態改為SOCK_ESTABLISHED。

	SOCK_ESTABLISHED：首先清除連接成功中斷，并發送1包數據激活KeepAlive，然后讀取Sn_RX_RSR（空閑接收緩存寄存器）寄存器值，當收到服務器數據時，Sn_RX_RSR寄存器的值會大于0，此時我們將接收到的數據打印并將數據回環發送。

	SOCK_CLOSE_WAIT：當客戶端主動斷開連接時，SOCKET狀態改為SOCK_CLOSE_WAIT狀態，這是一個半關閉狀態，可以進行關閉前最后的數據傳輸。使用disconnect()函數徹底斷開連接時，SOCKET狀態將改為SOCK_CLOSED狀態。

	執行完狀態機后，會自動切換到下一個socket，這樣就能實現最多8個設備連接W55MH32進行回環數據測試了。

	8運行結果

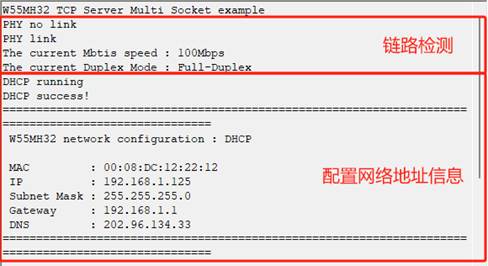

	燒錄例程運行后，首先可以看到進行了PHY鏈路檢測，然后打印了設置的網絡地址信息，如下圖所示：

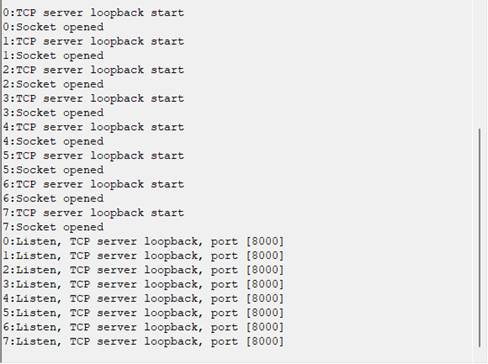

	接下來則是初始化8個socket，并監聽同一個端口

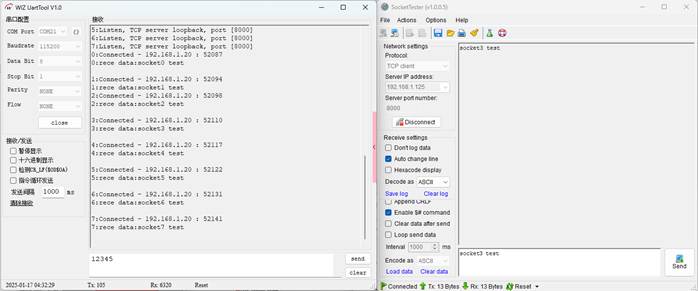

	我們打開8個SocketTester網絡調試工具，設置為TCP Client模式，輸入W55MH32的IP地址和端口后進行連接，然后就能看到W55MH32打印客戶端連接信息了，最后用SocketTester向W55MH32發送數據進行回環測試。



	9總結

	本文講解了如何在 W55MH32芯片上使用 8個 socket實現 TCP服務器模式，讓多個客戶端連接進行數據回環測試，通過實戰例程展示了從初始化 socket到監聽端口、處理客戶端連接、數據交互及連接關閉的完整過程。文章詳細介紹了 TCP協議的概念、特點、與 UDP的區別、應用場景、數據交互流程、ACK機制、重傳機制和 Keepalive機制，幫助讀者理解其在可靠數據傳輸中的實際應用價值。

	下一篇文章將聚焦 W55MH32的上位機搜索和配置功能，解析其核心原理及在設備管理中的應用，同時講解實現上位機搜索和配置 W55MH32功能的具體步驟與要點，敬請期待！
