Texas Instruments MCF8315PWPEVM評估模塊數據手冊
Texas Instruments MCF8315PWPEVM評估模塊支持用戶評估采用24引腳 HTSSOP (PWP) 封裝的MCF8315 BLDC驅動器。MCF8315為用戶驅動速度可控的永磁同步電機 (PMSM) 或峰值電流可達4A的12V至24V無刷直流電機 (BLDC) 提供了單芯片、無代碼、無傳感器FOC解決方案。MCF8315PWPEVM包括一個板載FTDI芯片，用于將微型USB連接器的USB通信轉換為UART，還包含一個用于連接MCF8315的板載MSP430FR2355 MCU。
數據手冊：*附件：Texas Instruments MCF8315PWPEVM評估模塊數據手.pdf
TI MCF8315PWPEVM評估模塊旨在快速評估和配置MCF8315，以優化BLDC 電機應用。
特性
- 4.5V至35V工作電壓，4A峰值電流
- 板載USB轉I^2^C通信接口
- 無傳感器磁場定向控制（FOC）
- 低MOSFET R
DS(ON)(H+L) (TJ=25°C)：265mΩ（典型值） - 用于簡化MCx調優過程和性能評估的GUI軟件
應用
- 無刷直流 (BLDC) 電機模塊
- 住宅和生活風扇
- 空氣凈化器和加濕器風扇
- 洗衣機和洗碗機泵
- CPAP機
套件內容
- MCF8315PWPEVM
- USB A公頭至USB B微型公頭電纜
- 防靜電泡沫
- EVM免責聲明
主要硬件模塊

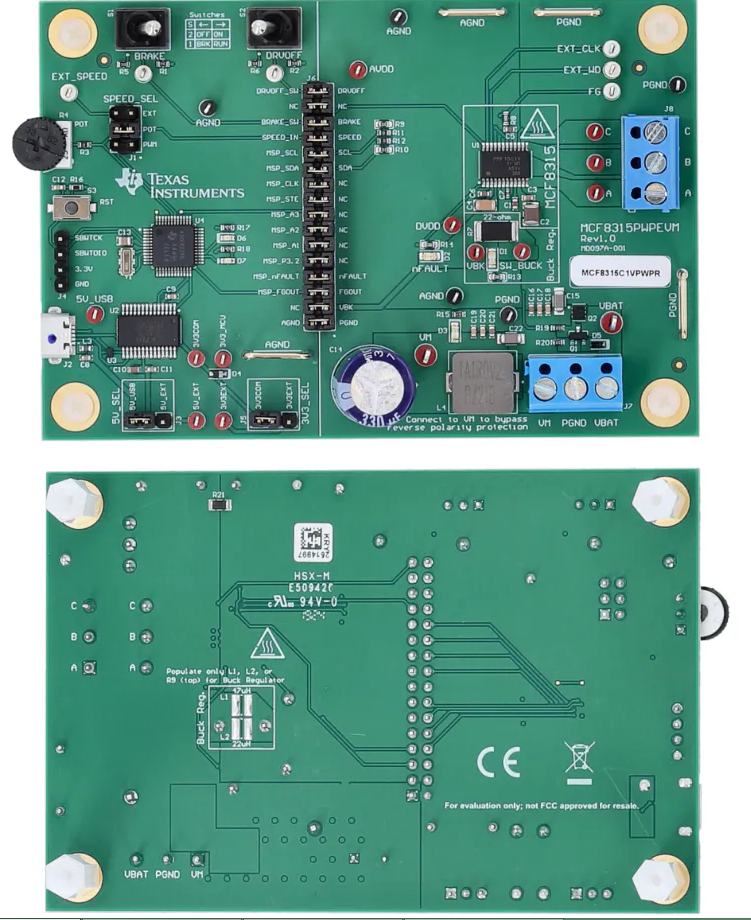

布局
