Texas Instruments BQ25820EVM評估模塊提供經過驗證的設計，用于評估BQ25820 IC。BQ25820 IC是一款具有直接電源路徑控制功能的降壓電池充電控制器。該器件具有4.2V至70V的寬輸入范圍、高達70V的寬輸出電壓范圍以及雙向能力。

數據手冊：*附件：Texas Instruments BQ25820EVM評估模塊數據手冊.pdf

TI BQ25820EVM的最大輸入和輸出為55V，最大充電電流為10A。

特性

• 用于1s至13s電池的同步開關模式降壓充電器或用于高達20A充電的超級電容配置，分辨率為50mA
• 內置MPPT，可最大限度地提高太陽能電池板陣列的功率
• 寬輸入和輸出電壓范圍
• 電池（反向模式）輸出上電：4V至55V
• 包括電感器自動檢測，以優化電路性能
• 直接電源路徑控制

應用

• 無繩電動和園藝工具
• 太陽能備用充電器
• 儲能系統
• 無人機
• 超聲波
• X射線系統
• 電子病床和病床控制
• 多參數患者監護儀
• 真空機器人

規范

• 4.2 V-55 V 的寬輸入電壓工作范圍
• 寬輸出工作電壓范圍：高達55V，支持1至13節鋰離子電池和1至14節LiFePO4 電池
• 同步降壓直流/直流充電控制器，帶NFET驅動器
• 可調開關頻率：200kHz至600kHz
• 與外部時鐘同步選項
• 可選柵極驅動器電源輸入，可優化效率
• 具有附加I^2^C模式的電阻可編程獨立
• 內置MPPT，可最大限度地提高太陽能電池板陣列的功率
• 電池（反向模式）輸出上電：4V至55V
• 高度安全集成
• 可調輸入過壓和欠壓保護
• 輸出過壓和過流保護

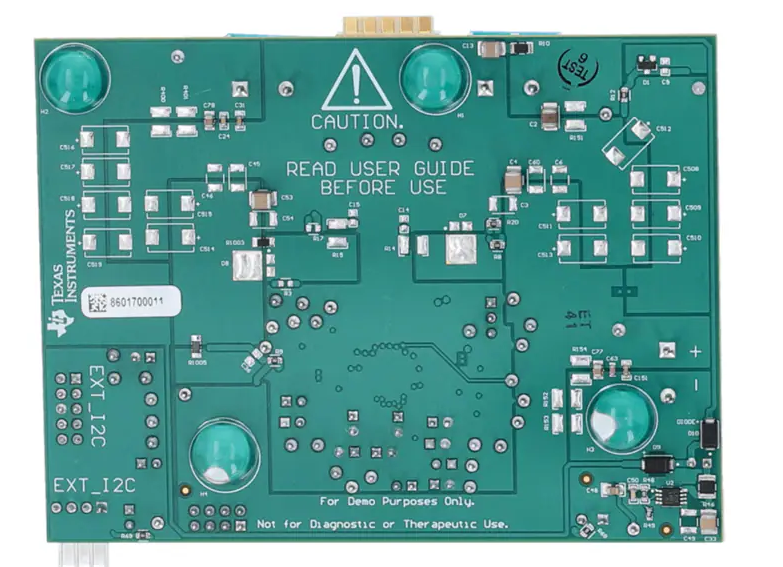

布局
