把一臺家儲或工商儲拆開，最先映入眼簾的通常是三大件：電芯、雙向逆變器、BMS。前兩者負責“存”與“放”，后者負責“看住”電芯別出亂子。可如果追問一句：BMS靠什么“看”？逆變器又怎么知道該往哪邊“流”？答案往往藏在一顆毫不起眼的小元件——隔離電流傳感器里。

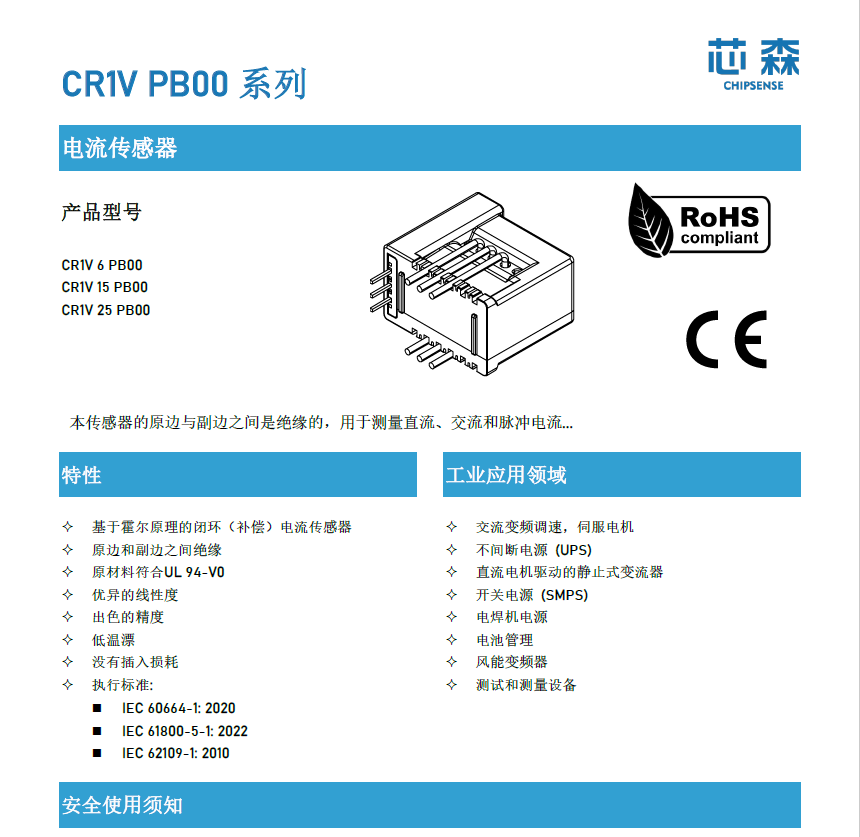

今天聊的芯森 CR1V PB00 系列，就是最近被多家儲能方案商悄悄放進 BOM 的一顆“小個子”。從 6 A 到 25 A 三個量程，看似平淡，卻在“雙向逆變”與“BMS 保護”這兩個關鍵節點上，給出了頗為務實的解法。

一、雙向逆變：電流方向來回切，傳感器得先不“暈頭”

雙向逆變器的工作狀態在 Buck 與 Boost 之間來回切換，電流方向瞬間掉頭。傳統開環霍爾在這一步容易因為剩磁帶來零點漂移，而 CR1V 用閉環補償把磁芯始終“鎖”在零磁通，零點漂移被抑制在 ±0.5 mV 以內。實測 50 A/μs 的 di/dt 階躍，輸出 1 μs 以內就能跟上——逆變器 MCU 拿到的電流反饋幾乎無延遲，同步整流管的死區可以壓得更窄，效率提升 0.3～0.5 個百分點，別小看這點數，換算到 10 kW 機型就是幾十瓦的損耗差距。

二、BMS：除了“過流”還得“快”

儲能 BMS 的過流保護點往往設在 1.5～2 倍額定電流，動作時間要求 5 ms 以內。CR1V 在 200 kHz 帶寬下，信號鏈延遲不到 5 μs，留給 MCU/模擬比較器的窗口極寬，硬件過流保護可以直驅 MOSFET 斷開，軟件策略只負責“兜底”。更關鍵的是，±0.7 % 的精度允許把保護閾值設得更貼近真實極限，變相把電芯的安全冗余電流“擠”出來做可用能量，10 kWh 系統大約能多出 0.3～0.5 kWh 的有效容量。

三、絕緣與安規：把“爬電距離”做成冗余

CR1V 用 6.35 mm 電氣間隙、15.5 mm 爬電距離，直接對標 IEC 62109-1 CAT Ⅲ 600 V 系統。雙向逆變器里，電池側 400～600 V 直流母排與低壓控制域往往只有一塊 2 mm 厚的塑料殼體隔離，傳感器如果掉鏈子，燒的不僅是采樣電路，還可能把 MCU 一并帶走。芯森把隔離耐壓拉到 2.5 kV（50 Hz，1 min），瞬態耐壓 9 kV（1.2/50 μs），相當于給系統多加了一層“保險絲”。

四、熱設計：10 g 的小體積，反而給風道讓路

CR1V 全系列只有 10 g，PCB 占位 13.4× 21.9 mm。對 1U 機架式儲能模塊來說，省下的每 1 mm 高度都可以拿來做散熱齒。更關鍵的是，-40～85 ℃ 全溫區漂移 ≤ ±0.05 %/℃，在逆變器滿載 60 ℃ 環溫下，精度依舊穩如狗，省掉一顆“溫補”運放的錢。

五、落地：工程師如何用最快時間驗證？

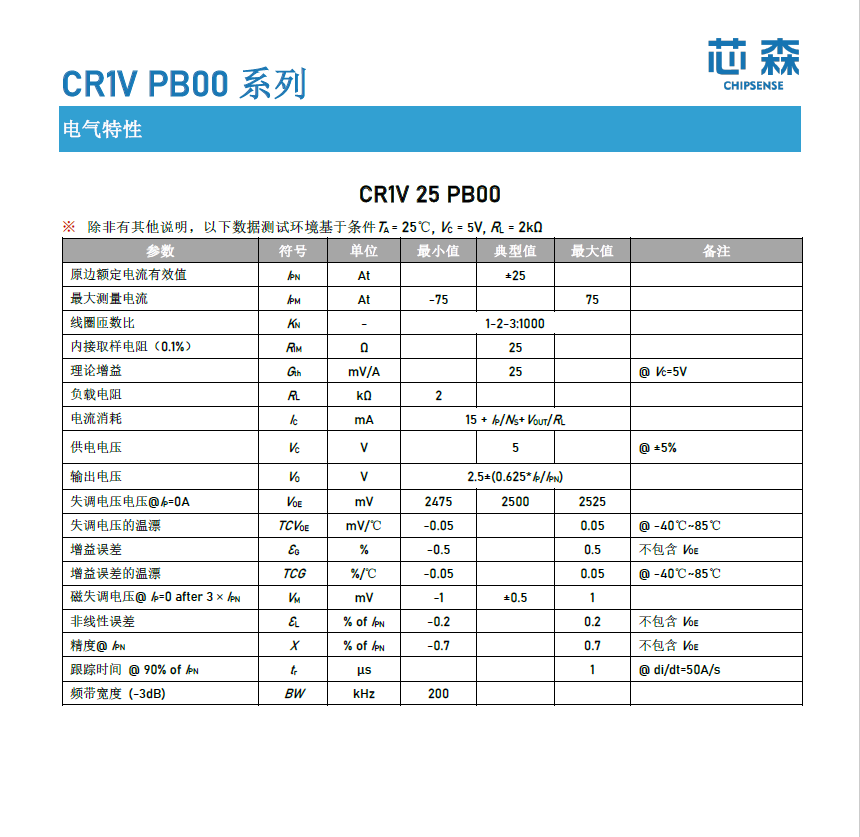

芯森把三種量程的增益固定到 104.17 mV/A、41.66 mV/A、25 mV/A，輸出 2.5 V 中點，單電源 5 V 供電即可。工程師拿到板子后，直接把 OUT 腳接到 MCU ADC 或比較器，十分鐘就能跑一輪“雙向逆變 ±25 A 階躍測試”。如果項目量程介于 6～25 A 之間，可以通過原邊銅排開孔或并聯來微調，無需重新選型。

結語：

儲能賽道卷到今年，大家比拼的不再是“誰能做”，而是“誰做得更細”。芯森 CR1V 系列沒用什么顛覆性技術，只是把“精度、帶寬、絕緣、體積”四件事做到了同級里的高水位。對于雙向逆變器和 BMS 來說，一顆傳感器也許不能決定系統上限，卻足以拉高下限——讓過流保護更快一點、能量利用多 3%、安規余量多 1 mm。這些看似瑣碎的“小賬”，最終都會在 10 年循環壽命里，折算成一筆筆看得見、算得出的收益。
