Texas Instruments CC335x SimpleLink?雙頻Wi-Fi ^?^ 配套IC提供Wi-Fi 6、BLE，并兼容Wi-Fi 4 (802.11 a/b/g/n) 和Wi-Fi 5 (802.11ac)。這些CC335x是Texas Instruments的第10代連接組合芯片。因此，CC335x基于成熟的技術設計而成。這些器件非常適合配備運行TCP/IP的Linux或RTOS主機的成本敏感型嵌入式應用。Texas Instruments CC335x為物聯網 (IoT) 的嵌入式設備應用帶來了Wi-Fi 6的高效性能，并具有較小的PCB占用面積和高度優化的物料清單。CC3350是2.4GHz和5GHz Wi-Fi 6配套IC，而CC3351是2.4GHz和5GHz Wi-Fi 6以及BLE 5.4配套IC。

數據手冊：*附件：Texas Instruments CC335x SimpleLink?雙頻Wi-Fi? 6配套IC數據手冊.pdf

特性

• 主要功能
  • Wi-Fi 6 (802.11ax)
  • CC33x1器件提供低功耗藍牙5.4
  • 任何能運行TCP/IP協議棧的處理器或MCU主機用的配套IC
  • 集成2.4GHz和5GHz PA，可提供輸出功率高達+20.5dBm的完整無線解決方案
  • 工作溫度范圍：-40 °C至+105 °C
  • 應用吞吐量高達50Mbps
• 擴展功能
  • Wi-Fi 6
    • 2.4GHz和5GHz，20MHz，單空間流
    • 支持IEEE 802.11 a/b/g/n/ax的MAC、基帶和射頻收發器
    • OFDMA、觸發幀、MU-MIMO（下行鏈路）、基本服務集著色和目標喚醒時間 (TWT) 以提高效率
    • 基于硬件的加密和解密，支持WPA2和WPA3
    • 出色的互操作性
    • 支持4位SDIO或SPI主機接口
  • 低功耗藍牙5.4
    • LE編碼PHY（遠距離）、LE 2M PHY（高速）和廣告擴展
    • 主機控制器接口 (HCI) 傳輸，可選擇UART或共享SDIO
  • 增強的安全性
    • 安全主機接口
    • 固件身份驗證
    • 防回滾保護
  • 多角色支持（例如，并發STA和AP），可連接不同射頻通道（Wi-Fi網絡）上的Wi-Fi器件
  • 可選天線分集或選擇
  • 3線制或1線制PTA，可與附加2.4GHz無線電（如Thread 或 Zigbee?）外部共存
  • 電源管理
    • VMAIN 、VIO 、Vpp ：1.8V
    • VPA ：3.3V
  • 時鐘源
    • 40MHz XTAL快速時鐘
    • 內部慢時鐘或外部32.768kHz慢時鐘
  • 小封裝尺寸，易于設計，采用40引腳、5mm × 5mm四方扁平無引線 (QFN) 封裝，0.4mm腳距

應用

• 樓宇和家居自動化
  • 暖通空調控制器
  • 暖通空調網關
  • 恒溫器
  • 建筑安全網關
  • 車庫門系統
  • IP網絡攝像頭和視頻門鈴
  • 無線安全攝像頭
• 電器
  • 冰箱和冰柜
  • 烤箱
  • 洗衣機和烘干機
  • 家用熱水器及供暖系統
  • 空氣凈化器和加濕器
  • 咖啡機
  • 空調室內裝置
  • 真空機器人
  • 割草機器人
• 電網基礎設施
  • 電表
  • 組列逆變器
  • 微型逆變器
  • 儲能電源轉換系統 (PCS)
  • 電動汽車充電基礎設施
• 醫療
  • 輸液泵
  • 電動病床和床控制
  • 多參數患者監護儀
  • 血壓監護儀
  • 呼吸正壓機
  • 遠程醫療系統
  • 超聲波掃描儀
  • 超聲波智能探頭
  • 電動牙刷
• 零售自動化和支付
• 打印機

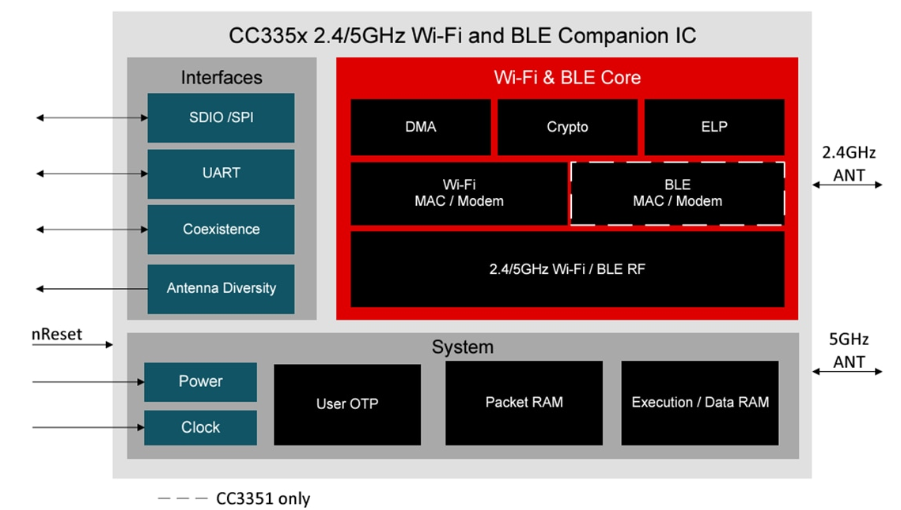

基本系統圖
