TPS54010低輸入電壓、高輸出電流同步降壓PWM轉換器，集成了所有必需的有源元件。基板上包括一個真正的高性能電壓誤差放大器，可在瞬態條件下實現最佳性能，并靈活選擇輸出濾波器 L 和 C 組件;欠壓鎖定電路，用于防止啟動，直到VIN輸入電壓達到3 V;內部和外部設置的慢啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。
*附件：tps54010.pdf

該TPS54010采用熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。

特性

• 獨立的低壓電源總線
• 8mΩ MOSFET開關，可在14A連續輸出下實現高效率
• 可調輸出電壓低至0.9 V
• 外部補償，內部基準精度為 1%
• 快速瞬態響應
• 寬PWM頻率：
  可調280 kHz至700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

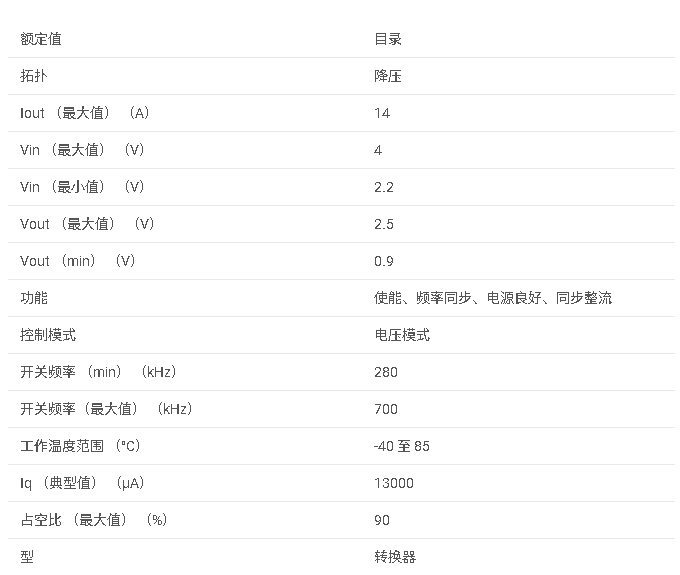

參數

?1. 核心特性?

• ?高效能設計?：集成8mΩ MOSFET開關，支持14A連續輸出電流，效率高達95%（典型值）
• ?寬輸入范圍?：3V-4V主輸入（VIN），2.2V-4V功率輸入（PVIN），支持2.5V/3.3V分布式電源總線
• ?精準調節?：外部補償架構，0.9V-4V可調輸出，內部基準電壓精度±1%
• ?保護機制?：峰值電流限制、熱關斷（150°C觸發）、欠壓鎖定（UVLO）

?2. 關鍵功能模塊?

• ?雙電源架構?：支持VIN（控制電路）與PVIN（功率級）獨立供電，允許2.5V/3.3V混合配置
• ?可編程頻率?：通過RT引腳電阻實現280kHz-700kHz調節，支持外部同步
• ?高級控制?：集成誤差放大器（110dB開環增益）、Type-3補償網絡、軟啟動（3.35ms內置/外部可調）
• ?狀態監測?：Power-Good（PWRGD）輸出信號，用于故障指示和時序控制

?3. 典型應用場景?

• ?高密度系統供電?：FPGA、ASIC、DSP的負載點（POL）穩壓
• ?通信基礎設施?：光模塊、網絡設備的3.3V/2.5V轉換
• ?熱敏感設計?：HTSSOP-28 PowerPAD封裝（9.7×4.4mm），支持無散熱片運行

?4. 設計要點?

• ?布局規范?：需嚴格分離模擬地（AGND）與功率地（PGND），推薦4層PCB
• ?元件選型?：
  • 輸入電容：≥10μF低ESR陶瓷電容（X7R/X5R）
  • 輸出電感：0.47-2.2μH（如0.68μH IHLP2525CZ）
  • 補償網絡：R1=10kΩ基準，C6=1μF（100kHz交叉頻率）
• ?熱管理?：需通過12個熱過孔（8×0.013" + 4×0.018"）連接底部散熱焊盤

?5. 性能參數?

• ?轉換效率?：94%@7A（3.3V輸入→1.5V輸出）
• ?紋波控制?：<50mV（陶瓷電容方案）
• ?工作溫度?：-40°C至125°C結溫范圍

文檔包含完整引腳定義、電氣特性曲線（如導通電阻vs溫度）、典型應用電路及實測波形，適用于高電流密度場景的DC/DC解決方案設計。
