在全球加速脫碳進程與新型電力系統加快轉型的背景下，鑒于新能源發電的間歇性特性，使得儲能系統已成為新能源規?；瘧?yīng)用的關鍵基礎設施，其安全穩定運行也直接關乎能源網絡的可靠性。

然而，盡管儲能系統的發展前路廣闊，但電池儲能系統直流側的電氣安全挑戰卻也日益嚴峻——據中電聯公布數據顯示，2024年投運的電化學儲能電站全年非計劃停運超1700次。而從全球范圍來看，全球已建成的儲能電站火災風險概率達1.52%。

如何梳理電池儲能安全“癥結”

破除直流保護系統“盲區”？

施耐德電氣與海博思創聯合發布《全域保護：消除電池儲能系統直流保護盲區》專項白皮書，從系統級保護著手，為直流電保護應用提供了全面完整且可靠的破局之策。

傳統之困

溯源保護盲區

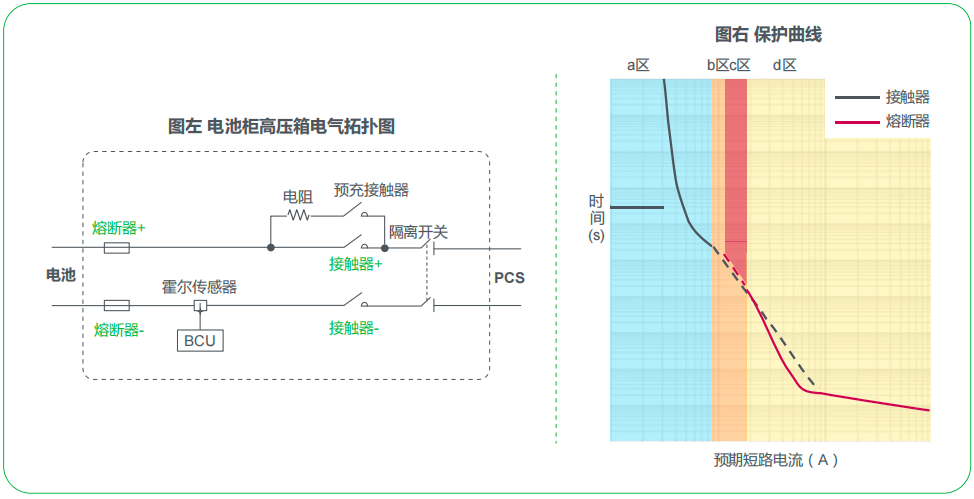

「接觸器+熔斷器」這一組合是長期以來儲能行業電氣保護的常用之選，盡管在過去這種應用較為常見，但其也存在明顯的安全隱患——保護盲區。

接觸器因其結構特性無法承受大電流，在高頻操作或超載時，其觸頭易因所產生的電弧發生熔焊粘連；熔斷器不僅存在不可靠熔斷區，而且比較”敏感“，長時間過載、過高電壓、短路等多種異常情況都可能導致熔斷器損壞。

當兩者配合時，電路中存在明顯保護盲區：當故障電流處于接觸器耐受極限與熔斷器動作閾值之間時，接觸器會粘連、熔斷器無法切斷電流，安全隱患也由此而生。

局部之限

嘗試有限改善

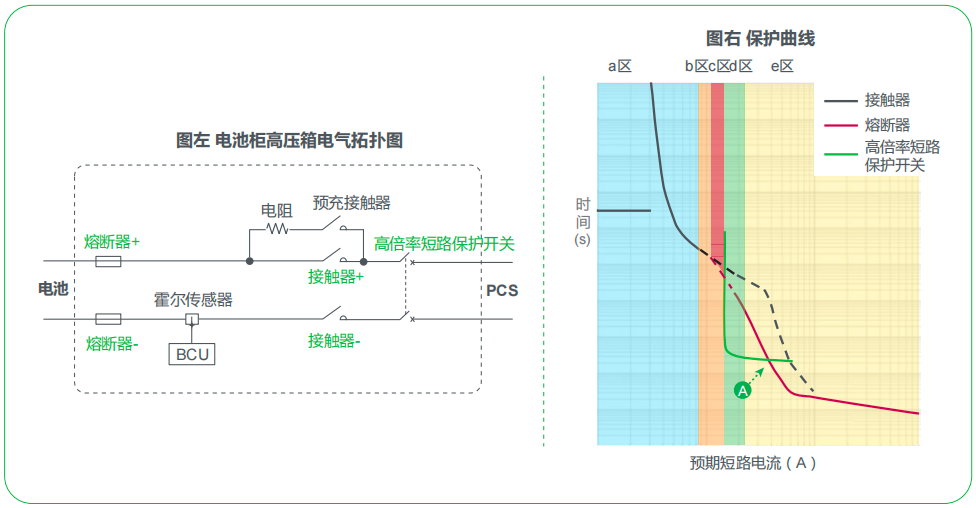

為彌補「接觸器+熔斷器」這一傳統應用缺陷，行業開始嘗試加入「高倍率短路保護開關」，以求實現更寬泛的保護區間。

高倍率短路保護開關能在特定故障發生時，無需依賴BMS系統信號指令、憑借自身脫扣機構動作自動切斷電路。但這一新元器件的加入僅是在高電流區實現了局部保護，并沒有系統性消除保護盲區。「接觸器+高倍率短路保護開關+熔斷器」的組合未形成系統性協同，對于電池儲能系統的直流保護屬于是“有作用，但還不足以覆蓋全域”。

協同之道

實現全域保護

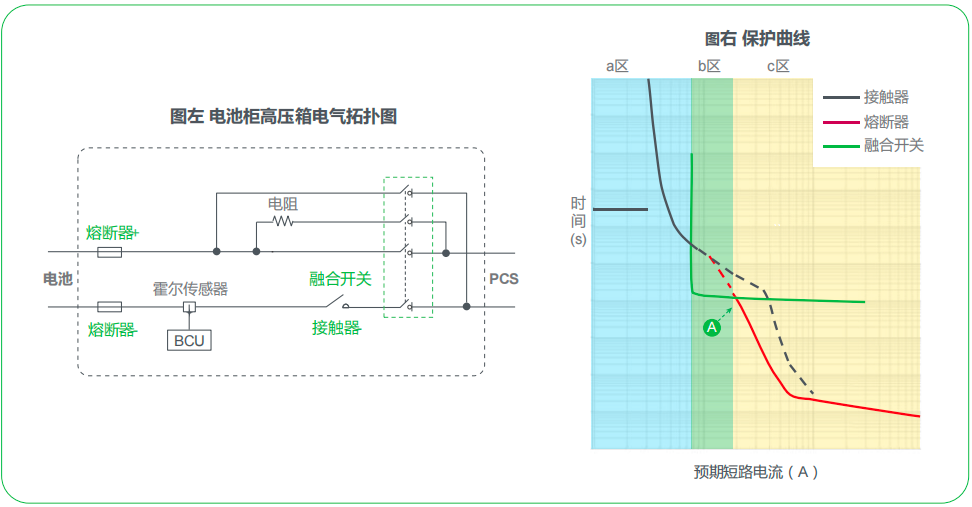

想要真正實現直流電池儲能系統的“全域保護”，僅有元器件的“單打獨斗”還遠遠不夠。通過加入「融合開關」，「接觸器+融合開關+熔斷器」這“三劍客”可通過與電池管理系統（BMS）的深度聯動，實現系統性構建“無盲區”的全域保護體系。

當故障電流較小時，由BMS與接觸器實現協同主動保護；

當故障電流高于額定電流一定倍數時，融合開關與BMS展開配合，以秒級響應切斷故障，避免接觸器粘連；

當故障電流較大且上升速度較快時，熔斷器提供毫秒級的快速保護。

通過三個元器件的協同配合，「接觸器+融合開關+熔斷器」方案精準避開了接觸器粘連和熔斷器干燒這兩大保護盲區風險，真正實現了從低倍率到高倍率故障電流的全域保護，為儲能系統提供了穩定可靠的安全屏障。

速度之快

突破毫秒級響應

回歸實際應用場景，不同場景對保護裝置的響應速度要求也不盡相同。秒級的全域保護解決方案下，還有沒有可能讓安全再快一些？

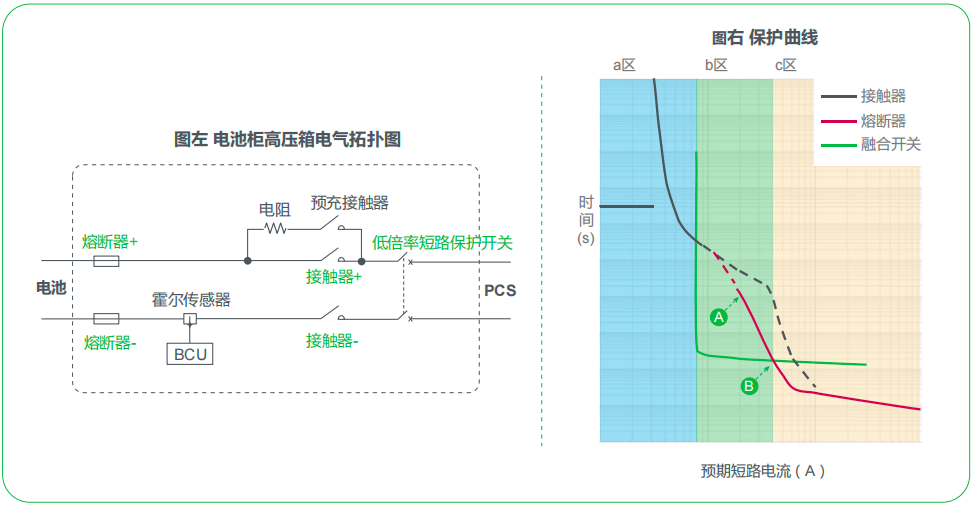

當然！「接觸器+低倍率短路保護開關+熔斷器」解決方案在全域保護基礎上，進一步提升了響應速度。低倍率短路保護開關在故障電流達到閾值時，無需BMS指令，即可通過機械脫扣自主動作實現毫秒級分?jǐn)?，避免通訊延遲風險。與此同時，低倍率短路保護開關覆蓋更多熔斷器臨界范圍，在熔斷器因一致性問題出現臨界位置偏移時也能提供穩定系統保護，是極速響應與高安全要求應用場景下的更優之選。

隨著電池儲能系統向大容量、高功率密度、高安全需求的不斷演進，電池儲能系統的全域保護同樣需與時俱進。在未來，施耐德電氣將持續以先進的行業洞察與創新的技術協同，守護儲能安全這一新能源規?；l(fā)展的“生命線”，護航新型電力系統的安全有序轉型。
