在新疆一座200MW光伏電站中，運維人員在監控系統中發現多個光伏組串的輸出功率持續下滑，日均下降達到3.7%。經過逐一排查，問題指向了組件與地之間緩慢積累的直流漏電流。這類毫安級的小電流雖不易察覺，卻會長期影響發電效率，成為電站運行中的“隱形損耗”。

隨著全球光伏裝機規模不斷擴大，系統安全已不只是成本優化的附屬話題，而成為保障電站長期收益的核心議題。在潮濕、多鹽霧等復雜環境中，組件與地之間易形成漏電流通道，既可能威脅人身安全，也會加速電勢誘導衰減（PID）現象，直接導致組件性能下滑。為了及時識別這些微弱電流并加以控制，磁通門漏電流傳感器成為目前較為有效的監測手段之一。

微電流監測：從看不見到可控

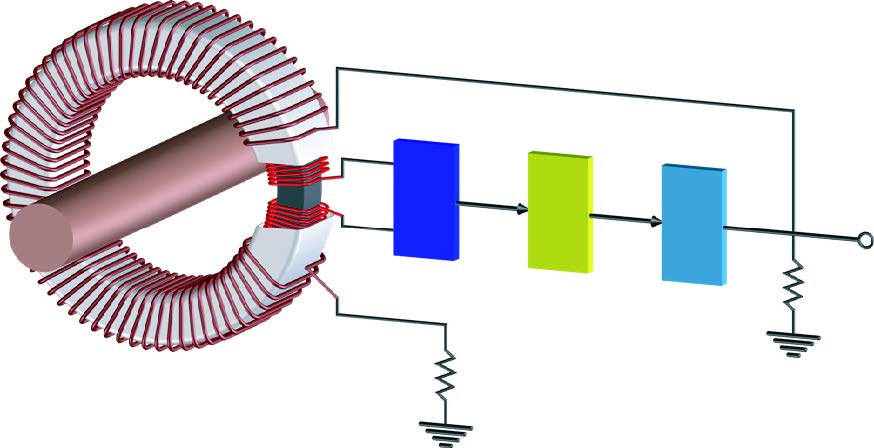

磁通門直流漏電流傳感器的工作原理

原邊電流Ip產生的磁場和輸出電流Is在補償線圈上產生的磁場大小相等，方向相反。由線圈和方波振蕩電路產生方波，振蕩電路的輸出信號，通過解調濾波電路對零磁通產生的信號進行處理，再經過調零及放大電路對零點和輸出信號幅度進行調整。由于磁芯工作在零磁通狀態，磁芯的非線性和剩磁對傳感器的精度沒有影響，所以磁通門直流漏電流電流傳感器的精度高,非線性失真小,主要用于直流小電流和漏電流的檢測。

磁通門傳感器采用磁飽和檢測原理，可實現對直流毫安級電流的高精度測量。相比常見的霍爾傳感器，其在微小電流段的抗干擾能力與穩定性表現更為出色，尤其適合對PID早期現象的監控。

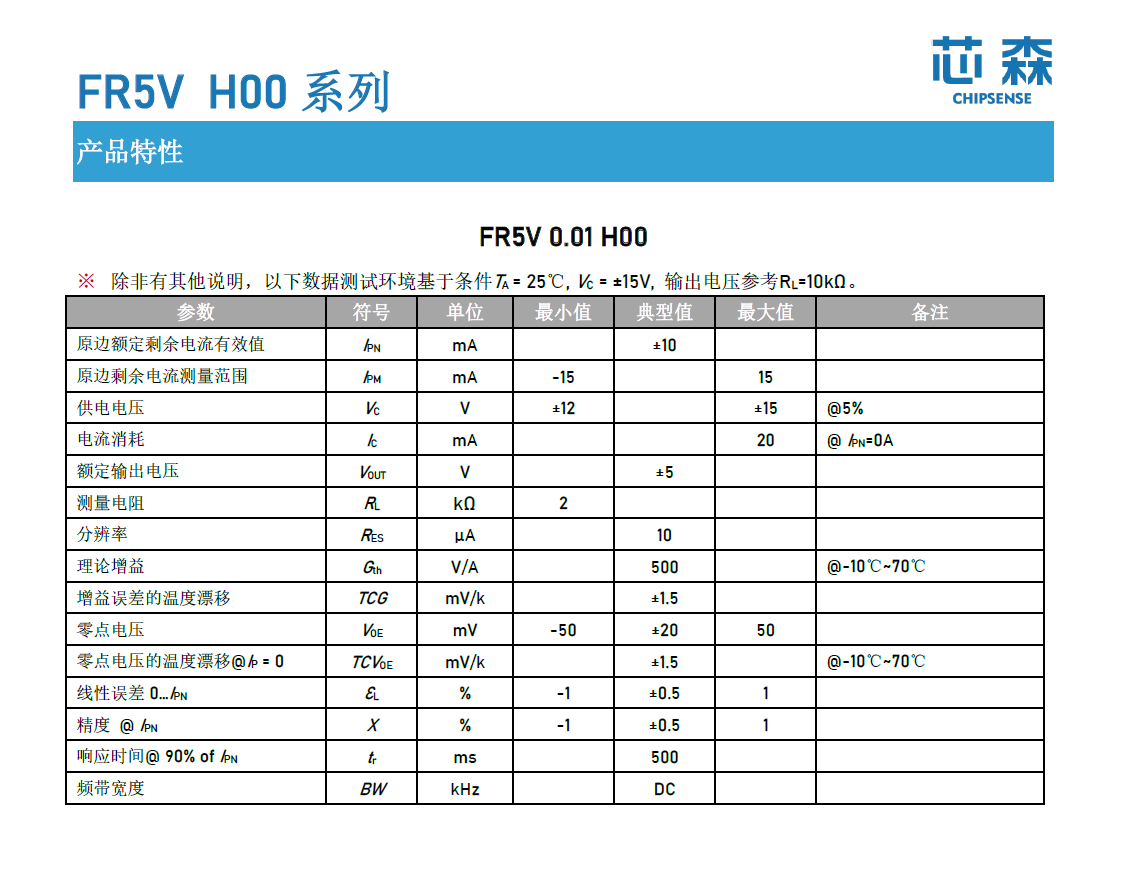

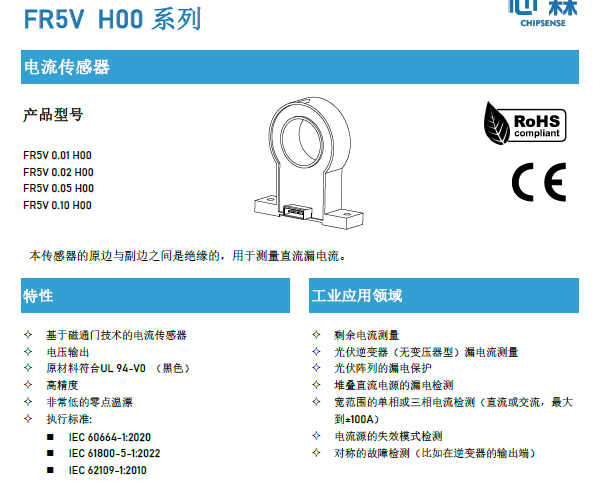

以芯森電子的FR5V系列為例，在實測環境下展現出以下性能優勢：

• 測量精度：±0.5%，高于行業主流的±2~5%；
• 電流分辨率：可穩定檢測0.01~0.1A的微弱漏電；
• 溫漂控制：±1.5mV/℃，在85℃環境中偏移量僅為0.092mA；
• 絕緣性能：隔離耐壓達3000V AC，電氣間隙達7.2mm，滿足甚至超過IEC標準要求。

其外殼采用UL 94-V0阻燃材料，工作溫度覆蓋-25℃至+70℃，具備良好的環境適應性，即使在晝夜溫差超過40℃的西北戈壁地區，仍能穩定運行。

關鍵部署節點與防護機制

芯森電子FRxV系列傳感器可部署在以下位置：組串負極匯流箱、逆變器輸入端、組件與支架之間，構成系統級安全監測網絡。

其防護機制大致可分為三道：

1. 初級監測：當漏電流超過50mA，系統記錄異常點；
2. 中級干預：連續多日超120mA時，觸發夜間接地或修復機制；
3. 高級防護：超過250mA時，自動斷開組串，防止電弧火災。

通過上述機制，可以顯著減少電氣事故和發電損耗。以新疆某光伏場為例，在部署FR7V P00型號傳感器半年后，漏電流控制聯動PID防護系統，組件衰減率由3.7%降至0.8%，每年減少發電損失近380萬元。

與傳統檢測手段對比

磁通門傳感器為何能在行業內獲得認可？與其他方法相比，它在響應速度、精度、安裝方式等方面表現更為優異：

傳統的人工巡檢或絕緣電阻測試，往往無法識別雨后或清洗后造成的絕緣突變。而FRxV系列具備毫秒級響應速度和微安級分辨率，可實時反映環境與運行狀態變化導致的微電流波動，顯著提升故障發現的及時性。

國產化替代：窗口與挑戰

隨著1500V光伏系統的普及，對直流側漏電流的監測需求持續增長。據行業測算，1GW裝機容量需配置約2.5萬個漏電流傳感器，全球市場規模已進入千萬級。

國產產品正逐步填補這一空白。FRxV系列在價格、定制能力與系統兼容性方面具備優勢：

• 成本控制：價格較進口產品低30%-50%，有助于系統集成廠降低度電成本；
• 環境適配：針對沿海、沙漠、高原等特殊環境推出定制型號；
• 平臺兼容性：可接入主流光伏SCADA系統，實現組件級數據可視化與報警聯動。
• 供應鏈與服務：國產替代帶來更優質、更穩定的本土供應鏈和快速響應的售后技術服務。

在寧夏一座智能光伏電站中，運維人員通過大屏即可實時查看每個組串的電流狀態。當某支路出現72mA持續性漏電流，系統自動生成工單并建議夜間啟動修復程序，減少人工排查負擔。

向前一步：從監測走向預測

傳感器不僅用于被動報警。借助邊緣計算和機器學習，運維人員已能根據電流波形變化識別潛在風險：

• 微弱波動（0.1~1mA）可能關聯接線盒二極管老化；
• 周期性尖峰則可能預示支架絕緣層磨損；
• 溫度偏移曲線則可能預警組件熱斑風險。

這種從“看見”到“預判”的轉變，使光伏系統在運行維護上更為主動，減少突發停機風險。

結語：小材大用

當行業關注更多的是組件轉換效率與儲能協同時，一枚三指大小的磁通門傳感器，正在承擔起系統“神經末梢”的角色。國產化不僅意味著成本下降，更代表著工程應用中的可靠性提升。未來，在構建更安全、更高效的光伏系統路徑中，它們的角色只會越來越重要。
