LM3205 是一款直流/直流轉換器，經過優化，可從 單節鋰離子電池，但它們可用于許多其他應用。它會降低 輸入電壓從 2.7V 到 5.5V，可變輸出電壓從 0.8V（典型值）到 3.6V（典型值）。輸出 電壓使用 V 設置康用于控制功率電平的模擬輸入和 RF PA 的效率。

LM3205 可為移動電話和類似的 RF PA 應用提供卓越的性能。 固定頻率 PWM作可較大限度地減少 RF 干擾。關斷功能關閉設備并 將電池消耗降低至 0.01 μA（典型值）。
*附件：lm3205.pdf

LM3205 采用 DSBGA 封裝和 WSON 封裝。對于所有其他包裝選項 請聯系您當地的 TI 銷售辦事處。

高開關頻率 （2 MHz） 允許使用微型表面貼裝元件。只 三個小型外部表面貼裝元件、一個電感器和兩個陶瓷電容器 必填。

特性

• 2 MHz（典型值）PWM 開關頻率
• 采用單節鋰離子電池 （2.7V 至 5.5V） 工作
• 可變輸出電壓 （0.8V 至 3.6V）
• 快速輸出電壓瞬變 （20μs 內 0.8V 至 3.6V）
• 650mA 最大負載能力
• 高效率（4.2V 時典型值為 96%） 在 、3.4V外400mA） 來自內部同步整流
• 電流過載保護
• 熱過載保護
• 封裝 8 引腳 DSBGA （無鉛）
• 10 引腳 WSON 封裝

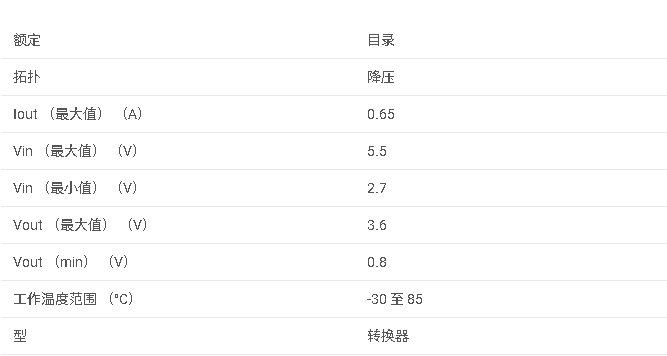

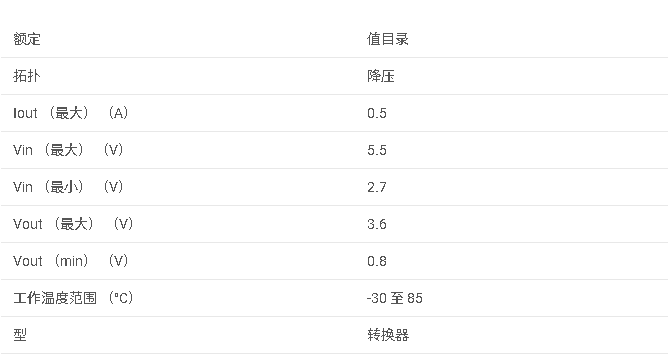

參數

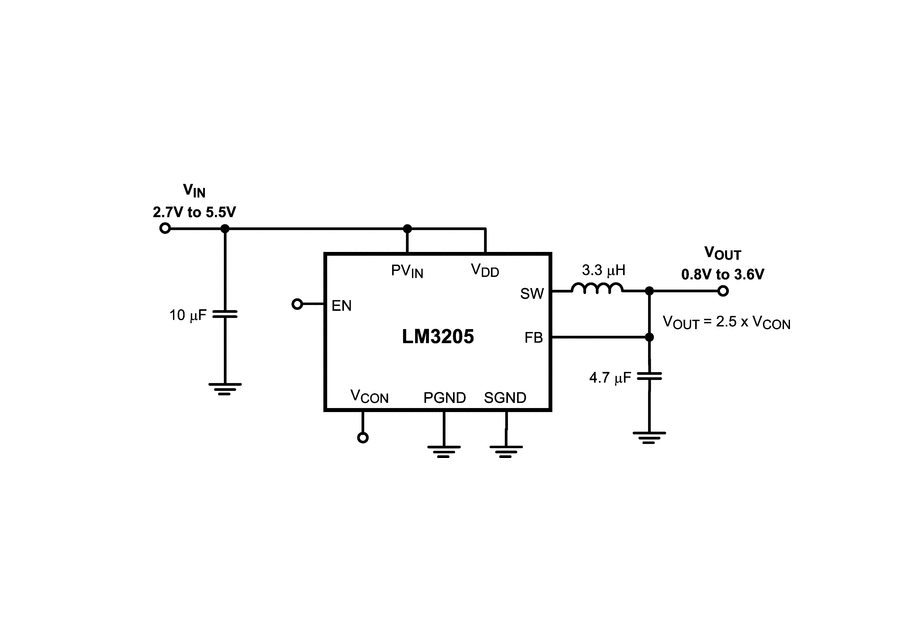

方框圖

?1. 產品概述?
LM3205是一款專為射頻功率放大器（PA）優化的降壓型DC-DC轉換器，輸入電壓范圍2.7V至5.5V，輸出可調電壓0.8V至3.6V，最大負載能力650mA。其核心特點包括：

• ?高效同步整流?：典型效率達96%（4.2V輸入，3.4V輸出，400mA負載）。
• ?快速動態響應?：輸出電壓瞬態切換（0.8V?3.6V）僅需20μs。
• ?緊湊設計?：僅需3個外部元件（電感+2個陶瓷電容），支持2MHz高頻開關。

?2. 關鍵特性?

• ?封裝選項?：8引腳DSBGA（超小焊球陣列）和10引腳WSON（無引線封裝）。
• ?保護功能?：過流保護、熱關斷（150°C觸發，130°C恢復）。
• ?控制接口?：通過VCON引腳（0.32V–1.44V）線性調節輸出電壓（VOUT=2.5×VCON）。

?3. 典型應用?

• ?移動設備?：手機、手持電臺、RF PC卡等電池供電場景。
• ?動態電源管理?：根據PA傳輸功率需求實時調整電壓以優化能效。

?4. 設計要點?

• ?電感選擇?：推薦3.3μH（飽和電流≥1200mA，DCR<0.2Ω），如Taiyo-Yuden NR3015T3R3M。
• ?電容配置?：輸入10μF陶瓷電容（X5R/X7R），輸出4.7μF陶瓷電容。
• ?布局建議?：優先縮短高頻電流回路路徑（PVIN-C1-PGND和SW-L1-C2-PGND），DSBGA需注意焊盤對稱性與熱阻設計。

?5. 性能參數?

• ?開關頻率?：2MHz（典型值），±10%溫度漂移。
• ?靜態電流?：1mA（運行模式），0.01μA（關斷模式）。
• ?導通電阻?：PFET 140mΩ（DSBGA）、NFET 300mΩ（DSBGA）。

?6. 注意事項?

• ?EN引腳控制?：需由系統控制器管理，輸入電壓<2.7V時應保持關閉。
• ?熱管理?：DSBGA熱阻100°C/W，需避免持續超溫運行。

?7. 文檔結構?
包含電氣特性、典型性能曲線、封裝尺寸（含焊盤布局示例）、應用電路及可靠性測試數據，完整覆蓋設計、驗證與生產需求。
