LM3203 是一款 DC-DC 轉換器，經過優化，可通過以下方式為射頻功率放大器 （PA） 供電。 單個鋰離子電池。但是，它們可用于許多其他應用。它降級 輸入電壓為2.7V至5.5V，可調輸出電壓為0.8V至3.6V。輸出電壓 使用 V 設置康模擬輸入和外部電阻分壓器 優化 RF PA 在各種功率水平下的效率。
*附件：lm3203.pdf

LM3203 為手機和類似的 RF PA 應用提供 3 種模式。 固定頻率PWM模式可最大限度地減少射頻干擾。旁路模式打開內部旁路開關 直接從電池為 PA 供電。關機模式關閉設備并減少電池電量 功耗為0.1μA（典型值）。

LM3203 采用 10 引腳無鉛 DSBGA 封裝。高開關頻率 （2MHz） 允許使用微小的表面貼裝元件。

特性

• 2MHz （典型值） PWM開關頻率
• 采用單節鋰離子電池 （2.7V 至 5.5V） 工作
• 可調輸出電壓（0.8V至3.6V）
• 500mA 最大負載能力（PWM 和旁路模式）
• PWM / 強制旁路模式
• 低RDSON旁路FET：85mΩ（典型值）
• 高效率（3.6V時典型值為96% 在 ， 3.2V外在 150mA 時）
• 使能時導通時間快（典型值50μs），符合3GPP標準
• 10引腳DSBGA封裝
• 電流過載保護
• 熱過載保護

參數

方框圖

1. 產品概述?
LM3203是德州儀器（TI）推出的一款專為射頻功率放大器（PA）優化的降壓型DC-DC轉換器，適用于單節鋰離子電池供電的移動設備（如手機、手持電臺等）。其核心特性包括：

• ?輸入電壓范圍?：2.7V至5.5V，輸出可調范圍0.8V至3.6V。
• ?工作模式?：支持PWM模式（固定頻率）、旁路模式（Bypass）和關斷模式（Shutdown），滿足不同功耗需求。
• ?高效率?：典型效率達96%（3.6V輸入，3.2V輸出，150mA負載）。
• ?保護功能?：過流保護、過熱保護及過壓保護。

?2. 關鍵特性?

• ?動態輸出電壓調節?：通過VCON引腳電壓（0.267V–1.2V）和外部電阻分壓器動態調整輸出電壓，優化PA效率。
• ?快速響應?：啟動時間50μs（典型值），符合3GPP標準。
• ?低阻抗旁路FET?：85m?（典型值），降低壓降。
• ?封裝?：10引腳DSBGA（芯片級封裝），尺寸極小，適合空間受限應用。

?3. 應用場景?

• 蜂窩手機、手持無線電設備、射頻PC卡及其他電池供電的射頻設備。

?4. 設計要點?

• ?電感選擇?：推薦3.3μH電感（飽和電流>940mA），如Coilcraft DO3314-332MX或Taiyo-Yuden NR3015T3R3M。
• ?電容選擇?：輸入電容10μF，輸出電容4.7μF（建議X5R/X7R陶瓷電容）。
• ?布局建議?：
  • 縮短高電流路徑（PVIN至電感至輸出電容）。
  • 反饋走線遠離噪聲源，旁路模式需獨立連接BYPOUT至輸出電容。

?5. 保護機制?

• ? 過壓保護（OVP） ?：FB電壓超過VCON設定值100mV時觸發。
• ?電流限制?：PWM模式峰值電流限制940mA，旁路模式限流1A。
• ?熱關斷?：結溫>150°C時關閉，<130°C恢復。

?6. 封裝與組裝注意事項?

• DSBGA封裝需精密焊接工藝，建議使用NSMD焊盤設計，避免紅外光直射裸露芯片邊緣。
• 布局時需對稱走線以確保均勻回流，并優先考慮熱 relief設計。

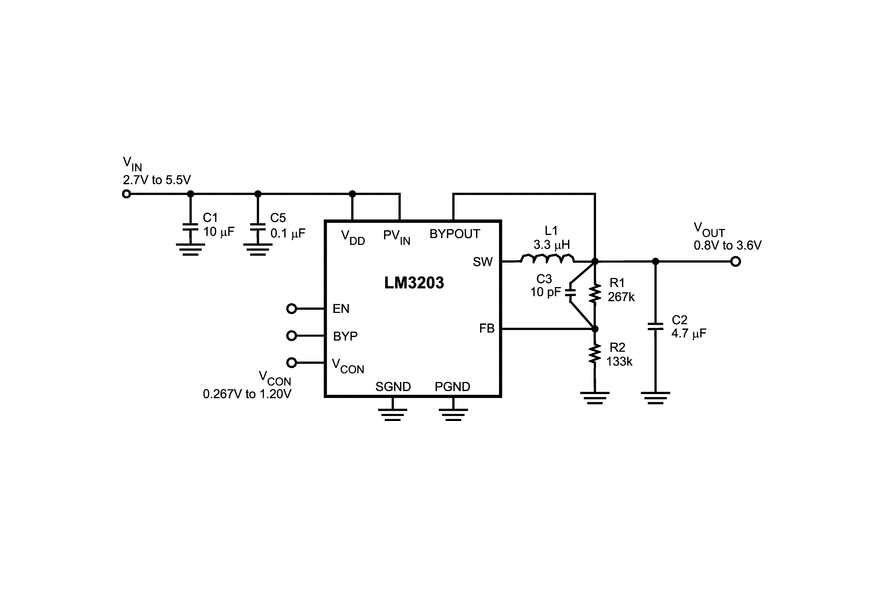

?7. 典型電路?

• 通過VCON引腳（連接DAC）控制輸出電壓，外部電阻分壓器（如R1=267k?、R2=133k?）設定比例。

?8. 性能曲線?
文檔包含效率、紋波、瞬態響應等實測數據曲線，供設計參考。
