LM2696 是一款脈寬調制 （PWM） 降壓穩壓器，能夠提供高達 3A 轉換為負載。控制環路采用具有輸入電壓饋電的恒定導通時間控制方案 向前。這提供了一種具有出色瞬態響應的拓?fù)洌鵁o需 補償。輸入電壓前饋確保恒定的開關頻率 在整個 V 中維護在范圍。

LM2696 的開關頻率范圍為 100 kHz 至 500 kHz。 LM2696 與集成的 130 mΩ 高壓側 NMOS 開關相結合，可利用小尺寸 外部組件并提供高效率。內部軟啟動和電源正常標志為 此外，還允許在多個穩壓器之間進行簡單的排序。

LM2696 可在裸露焊盤 HTSSOP-16 中提供可調輸出 包。
*附件：lm2696.pdf

特性

• 輸入電壓范圍為 4.5V–24V
• 恒定導通時間
• 無需賠償
• 最大負載電流 3A
• 開關頻率為 100 kHz–500 kHz
• 整個輸入范圍內的恒定頻率
• TTL 兼容關斷閾值
• 12 μA 的低待機電流
• 130 mΩ 內部 MOSFET 開關

參數

方框圖

?1. 產品概述?
LM2696是一款PWM降壓穩壓器，采用恒定導通時間控制架構，具有輸入電壓前饋功能，無需外部補償即可實現優異的瞬態響應。主要特性包括：

• ?輸入電壓范圍?：4.5V至24V
• ?輸出電流?：最大3A
• ?開關頻率?：100kHz至500kHz（通過外部電阻可調）
• ?集成130mΩ NMOS開關?
• ?低靜態電流?：12μA（關斷模式）
• ?封裝?：HTSSOP-16（帶散熱焊盤）

?2. 關鍵功能模塊?

• ?恒定導通時間控制?：通過外部電阻（RON）設置導通時間，頻率隨輸入電壓自動調整以保持穩定。
• ?電流限制?：峰值電流限制4.9A（典型值），觸發后強制最小關斷時間（165ns）。
• ?軟啟動?：通過外部電容（CSS）控制啟動時間，避免浪涌電流。
• ? 電源就緒標志（PGOOD） ?：開漏輸出，指示輸出電壓是否正常。
• ?熱關斷?：結溫超過165°C時停止開關，155°C以下恢復。

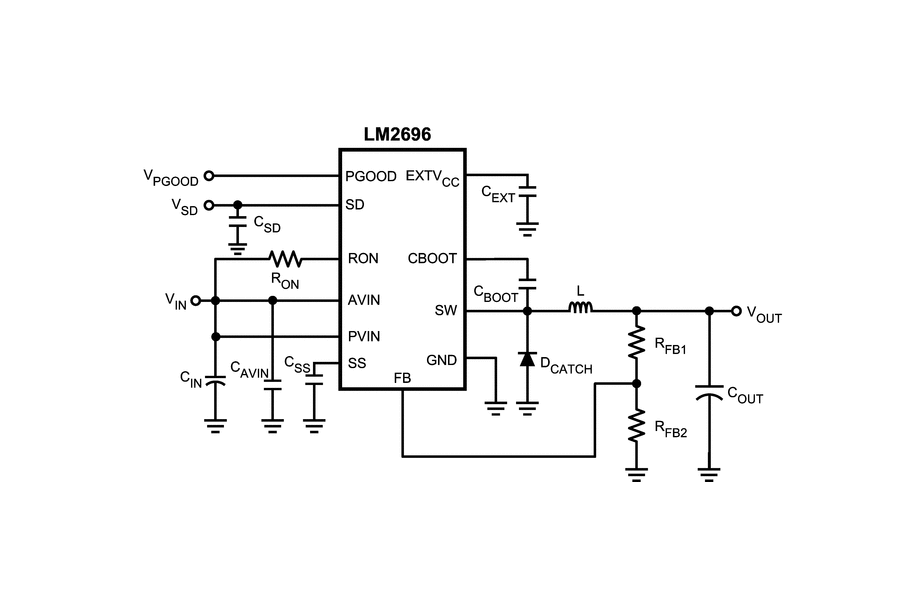

?3. 典型應用電路?

• ?輸出配置?：通過反饋電阻（RFB1/RFB2）設置輸出電壓，支持RC紋波前饋以兼容低ESR陶瓷電容。
• ?關鍵元件選型?：
  • ?電感?：建議峰值紋波電流為負載電流的30%。
  • ?輸出電容?：需滿足最小ESR要求（或使用RC前饋方案）。
  • ?輸入電容?：推薦并聯電解電容與陶瓷電容以降低阻抗。

?4. 設計注意事項?

• ?布局優化?：高頻路徑（如SW、FB、RON引腳）需短且遠離噪聲源，散熱焊盤需連接至大面積地平面。
• ?效率估算?：損耗主要來自開關管導通電阻（RDS_ON）、二極管正向壓降（Vf）及電感DCR。
• ?工作模式?：
  • ? 連續導通模式（CCM） ?：負載電流較大時，頻率恒定。
  • ? 斷續導通模式（DCM） ?：輕載時頻率降低，提升效率。

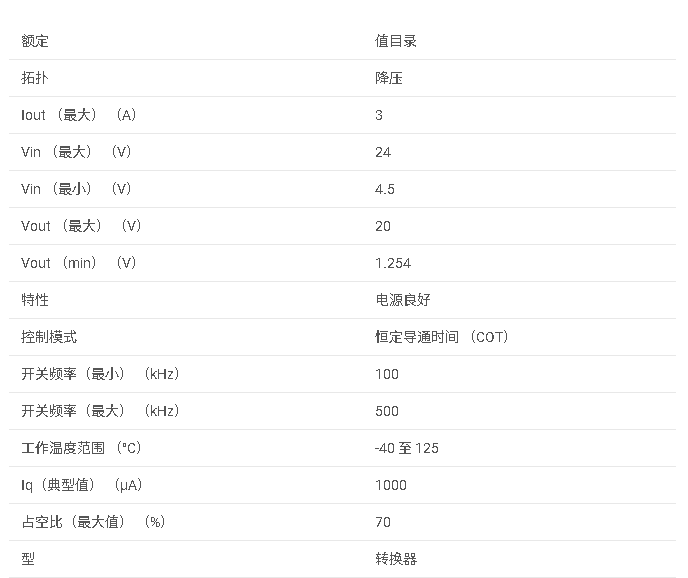

?5. 性能參數?

• ?反饋電壓?：1.254V（典型值），精度±2.3%。
• ?開關導通時間?：50–82μs（取決于RON電阻）。
• ?EXTVCC輸出?：3.65V（內部LDO），可為外部輕負載供電。

?6. 封裝與訂購信息?

• ?封裝型號?：HTSSOP-16（PWP0016A），帶裸露焊盤增強散熱。
• ?訂購選項?：提供卷帶（2500片/卷）或管裝（92片/管）封裝。

?7. 應用領域?

• 高效率降壓轉換器
• LCD顯示器電源
• 機頂盒電源管理
