LM2853 同步降壓穩壓器是一款 550 kHz 降壓開關穩壓器,能夠驅動高達 3A 的負載,并具有出色的線路和負載調節功能。LM2853 接受 3 V 至 5.5 V 的輸入電壓,并提供可定制的輸出電壓,該輸出電壓可在 0.8 V 至 3.3 V 范圍內以 100 mV 的增量進行編程。內部三類補償可實現低元件數量解決方案,并大大簡化外部元件選擇。HTSSOP-14 (PWP) 封裝增強了 LM2853 的熱性能。
*附件:lm2853.pdf
特性
- 輸入電壓范圍為 3 V 至 5.5 V
- 工廠EEPROM設置輸出電壓范圍為0.8 V至3.3 V,
增量為100 mV - 最大負載電流為 3A
- 電壓模式控制
- 內部三類補償
- 開關頻率為 550 kHz
- 12 μA 的低待機電流
- 內部 40 mΩ MOSFET 開關
- 標準電壓選項
- 0.8/1.0/1.2/1.5/1.8/2.5/3.0/3.3 伏
- 裸焊盤 14 引腳 HTSSOP (PWP) 封裝
參數
方框圖
?1. 產品概述?
LM2853是德州儀器(TI)推出的同步降壓穩壓器,采用550kHz固定頻率PWM控制,輸入電壓范圍3V-5.5V,可編程輸出電壓0.8V-3.3V(100mV步進),最大負載電流3A。集成MOSFET開關(40mΩ)和Type-III補償網絡,顯著減少外部元件數量。采用HTSSOP-14(PWP)封裝,優化散熱性能。
?2. 關鍵特性?
- ?高效能?:典型效率達90%以上(見效率曲線圖)。
- ?低功耗?:待機電流僅12μA,工作電流0.85mA(非開關狀態)。
- ?保護功能?:過流保護(3.6A-5A峰值)、熱關斷(165°C閾值)。
- ?軟啟動?:通過外部電容(1nF-50nF)控制啟動時間,避免浪涌電流。
?3. 典型應用?

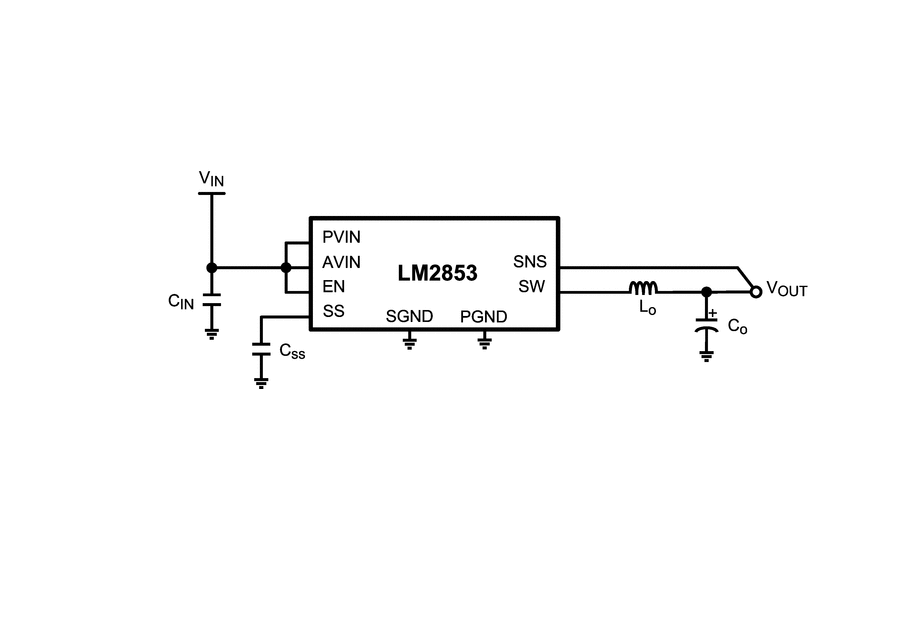

- ?電路設計?:僅需4個外部元件(輸入電容、軟啟電容、輸出電感/電容)。
- ?推薦參數?:
- ?電感?:4.7μH-6.8μH(如Coilcraft DO3316P系列)。
- ?輸出電容?:120μF-220μF(低ESR鉭/鈮氧化物電容,如AVX TPSD系列)。
- ?輸入電容?:22μF陶瓷電容+1μF高頻濾波電容。
?4. 設計要點?
- ?布局建議?:
- 輸入電容靠近PVIN引腳以降低環路阻抗。
- 開關節點走線短而寬,平衡EMI與損耗。
- 裸露焊盤需充分接地以提升散熱和穩壓性能。
- ?補償優化?:內置Type-III補償,限制輸出濾波器參數范圍(詳見表1推薦值)。
?5. 封裝與訂購信息?
- ?封裝?:HTSSOP-14(5mm×4.4mm),帶散熱焊盤。
- ?型號選項?:后綴標注輸出電壓(如LM2853MH-1.2對應1.2V輸出)。
-
