在多端口USB PD充電應用中，英飛凌推出了一款高效、創新的120W USB電源傳輸（PD）評估板，采用XDP數字電源XDPS2221E控制器和CoolGaN開關技術，為用戶提供卓越的性能和靈活性。

EZ-PD CCG7SC CYPD7171 控制器，用于對三個 USB 輸出進行 USB PD 擴展功率范圍 (EPR) 控制。該系統被稱為“評估設計”有幾個原因：它并不是為了最高功率密度而設計的，并且它有一個單獨的輸出板，該輸出板源自基于CCG7SC控制器“REF_CCG7SC_120W_3C [1]”的參考設計。雖然功率級相當于現有的140W參考設計“REF_XDPS2221_140W1”，但變壓器和PFC傳感器可以進一步優化，以獲得更好的效率和功率密度。通過改良的變壓器設計，在140 W輸出功率的情況下，可以輕松實現90 V AC輸入下94%以上的效率（一個輸出板設計在28 V和5 A條件下）。

XDP XDPS2221E 控制器是一款易于使用、高度集成的設備，包括多模 PFC 控制器和混合反激式（HFB）控制器。PFC 和 HFB 平臺的高集成度使其成為寬輸入和寬輸出應用的理想選擇。

功能總結：

PFC + 混合反激 + DC/DC降壓

PFC + 混合反激式 + DC/DC降壓

峰值效率最大化超過95%

峰值效率最大化達到95%以上

適用于USB-PD 3.1的寬輸出電壓范圍

USB-PD 3.1 的寬輸出電壓頁面

120瓦輸出功率

120 W 輸出功率

CoolGaN在PFC和半橋中切換

PFC和半橋中的CoolGaN開關

3端口PD輸出，配備EZ-PD CCG7SC

帶 EZ-PD CCG7SC 的 3 端口 PD 輸出

好處：

PFC + HFB組合控制用于PD充電

用于 PD 充電的 PFC + HFB 組合控制

降低待機功耗

最小化待機功耗

符合DoE第七級標準

符合 DoE VII 級

從單端口到多端口的可擴展性

從單端口擴展到多端口

元件清單：

XDPS2221E

GSD1623-N1

IGI65D1414A3M

CYPD7171

參數：

?場景應用圖

?產品實體圖

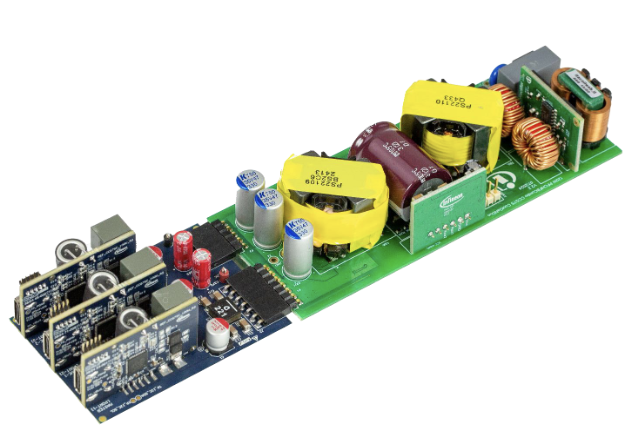

?展示板照片

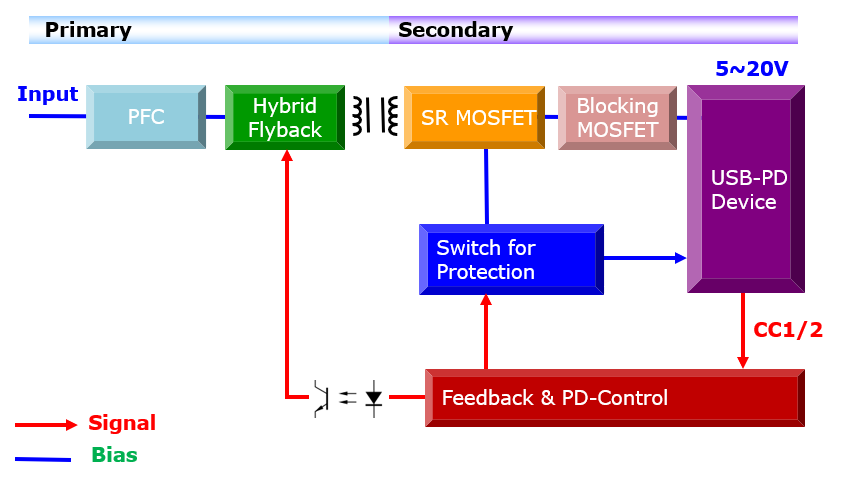

?方案方塊圖

?核心技術優勢

? 用于 PD 充電的 PFC + HFB 組合控制

? 最小化待機功耗

? 符合 DoE VII 級

? 從單埠擴展到多埠

?方案規格

1. 參數

? EVAL_XDPS2221E_120W_3C

2. 尺寸

? 62 x 45 x 23 毫米

3. 家庭

? 電源控制器（PWM、PFC）

4. 輸入類型

? 交流電

5. 介面

? 輸入接口 AC；輸出接口 DC；控制接口 DC

? 輸入連接器 AC；輸出連接器 DC；控制接口 DC

6. 輸出電流 最小值 最大值

? 0 A 5 A

7. 輸出電壓 最小值 最大值

? 5 V 20 V

8. 輸出功率 最小值 最大值

? 0 W 120 W

9. 電源電壓 最小值 最大值

? 90 V 264 V

10. 拓撲學

? 混合式反激
