TPS251xx 器件是 USB 專用充電端口 （DCP） 控制器。自動檢測功能可監控 USB 數據線電壓，并自動在數據線上提供正確的電氣簽名，以便為以下專用充電方案中的兼容設備充電
*附件：tps2514.pdf

特性

• 根據 USB 電池充電規范 1.2 版 （BC1.2），支持 USB DCP 將 D+ 線短接到
  D– 線
• 支持短路模式（將 D+ 線短接為 D– 線），符合中國電信行業標準 YD/T 1591-2009
• 支持 USB DCP，在 D+ 線路上施加 2.7 V，在 D- 線路上施加 2 V（或 USB DCP，在 D+ 線路上施加
  2.7 V）（TPS2513、TPS2514）
• 支持 USB DCP，在 D+ 線路上施加 2.7 V，在 D- 線路上施加 2.7 V（TPS2513A、TPS2514A）
• 支持在 D+ 和 D– 線路上
  施加 1.2 V 的 USB DCP
• 自動切換所連接設備的 D+ 和 D– 線路連接
• 雙 USB 端口控制器
  （TPS2513、TPS2513A）
• 單個 USB 端口控制器
  （TPS2514、TPS2514A）
• 工作范圍：4.5 V 至 5.5 V
• 采用 SOT23-6 封裝

參數

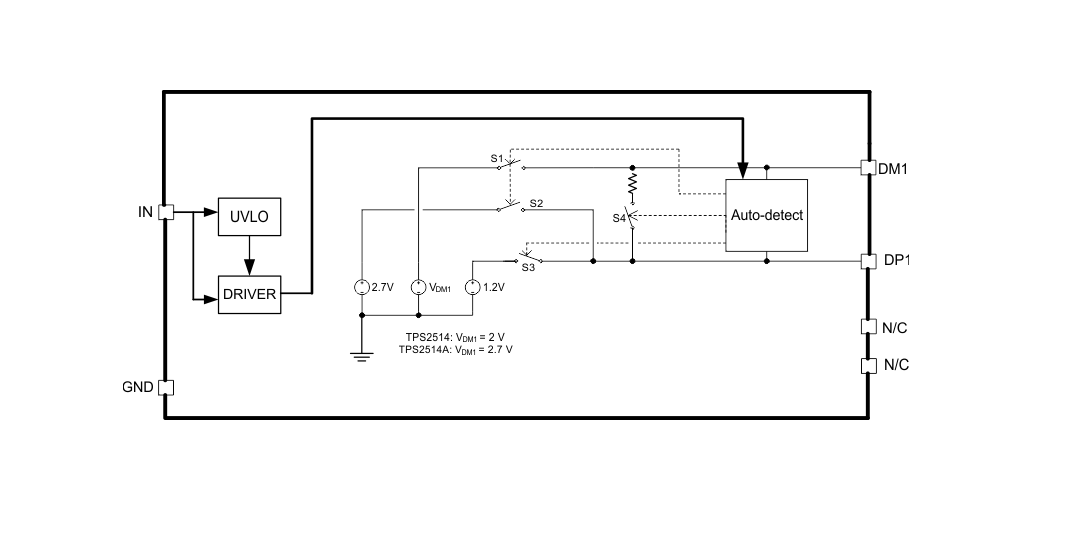

方框圖

1. 概述

TPS2514是一款USB專用充電端口（DCP）控制器，專為支持多種充電方案的USB充電器設計。它支持BC1.2、中國電信標準YD/T 1591-2009以及特定的分壓模式和1.2V充電模式。

2. 主要特性

• ?單USB端口控制器?：適用于需要單個USB充電端口的設備。
• ?自動檢測功能?：能夠自動檢測連接的USB設備，并提供相應的充電電壓簽名。
• ?多種充電模式支持?：包括BC1.2 DCP模式、短接模式、分壓模式（Divider 1、Divider 2、Divider 3）以及1.2V充電模式。
• ?寬輸入電壓范圍?：支持4.5V至5.5V的輸入電壓。
• ?小型封裝?：采用SOT-23（6引腳）封裝，適用于空間受限的應用。

3. 應用

• ?車輛USB電源充電器?：為車輛內的USB設備提供安全、可靠的充電功能。
• ?AC-DC適配器?：帶有USB端口的AC-DC適配器，用于為各種USB設備充電。
• ?其他USB充電器?：包括需要精確控制充電電壓和電流的各種USB充電場景。

4. 功能描述

• ?自動檢測與充電模式切換?：根據連接的USB設備，自動切換至相應的充電模式，并提供正確的充電電壓簽名。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于一定閾值時，自動關閉輸出，保護設備免受損壞。
• ?熱保護?：內置熱保護電路，防止設備在過熱條件下工作。

5. 電氣特性

• ?輸出電壓?：根據充電模式的不同，DP1、DP2、DM1、DM2引腳的輸出電壓可在1.12V至2.84V之間變化。
• ?供電電流?：在典型條件下，供電電流為155μA至200μA。
• ?溫度范圍?：支持-40°C至125°C的工作溫度范圍。

6. 封裝與尺寸

• ?封裝類型?：SOT-23（6引腳）
• ?尺寸?：具體尺寸未直接提供，但SOT-23封裝為標準小型封裝，適用于表面貼裝技術。

7. 設計指南

• ?布局建議?：建議將TPS2514放置在靠近USB輸出連接器和輸入旁路電容器的位置，以減小寄生電感和電阻。
• ?旁路電容器?：在輸入引腳附近放置一個0.1μF或更大的陶瓷旁路電容器，以減少輸入電壓的波動。
• ?充電模式選擇?：根據應用場景選擇合適的充電模式，并通過連接DP和DM引腳至相應的USB數據線來實現。
