Texas Instruments TPS3842/TPS3842-Q1欠壓監控器具有1.5%精度、快速檢測時間和850nA電源電流。42V輸入電壓監控器直接連接到12V電池，以連續監控欠壓(UV)狀況。

數據手冊：

*附件：TPS3842-Q1數據手冊.pdf

*附件：TPS3842數據手冊.pdf

TI TPS3842/TPS3842-Q1采用小型DRL封裝，適用于尺寸受限的應用。SENSE引腳上的內置遲滯特性有助于在監測電源電壓軌時防止出現錯誤的復位信號。該器件提供了1%、5%和10%遲滯電壓選項，從而實現設計靈活性，可以支持電壓瞬態。

SENSE已從VDD去耦，可以監控高于和低于VDD 的電壓。固定閾值型號可提供精確的低IQ電壓監控。~~可調閾值型號可通過外部電阻器靈活設置欠壓閾值。TPS3842/TPS3842-Q1可通過CTS引腳在SENSE上提供電容器可編程抗尖峰脈沖，并可通過CTR引腳提供電容器可編程復位延時時序。

TPS3842-Q1器件符合汽車應用類AEC-Q100認證。

特性

• 符合汽車應用類AEC-Q100標準
  • 器件溫度1級: -40°C至+125°C環境工作溫度范圍
  • 器件人體模型(HBM)靜電放電(ESD)分類等級2
  • 器件充電器件模型(CDM) ESD分類等級C7B
• 寬電源電壓范圍：1.9 V至42 V
• VDD、SENSE和RESET額定值為42V
• 超低靜態電流：850nA（典型值）
• 高閾值精度：0.5%（典型值）
• 固定內部閾值電壓：2.7V至9.5V
• 可調電壓型號：0.7V
• 通過CTR引腳實現電容器可編程可調節的延時時間
• 通過CTS引腳實現電容器可編程抗尖峰脈沖延時時間
• 開漏、低電平有效輸出
• 溫度范圍：-40 °C至+125 °C
• 小尺寸，采用SOT5X3 (DRL)封裝

應用

• ADAS域控制器
• 汽車網關
• 汽車音響主機
• 數字Cockpit處理單元
• 遠程信息處理控制單元
• 駕駛員監控

典型應用電路

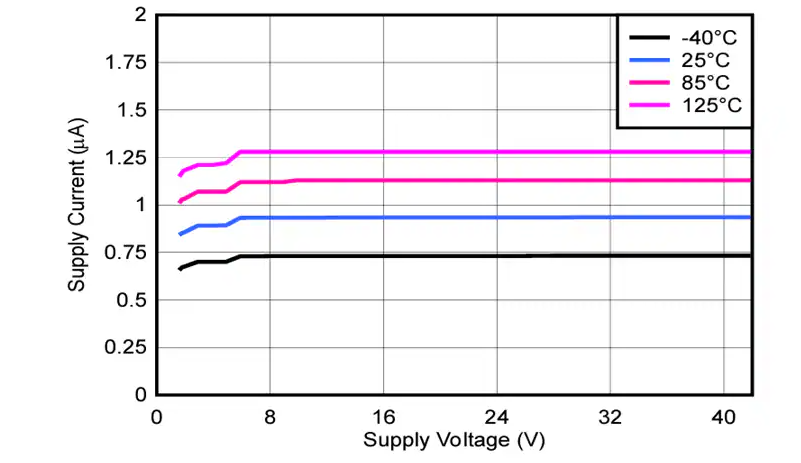

電源電壓與電源電流

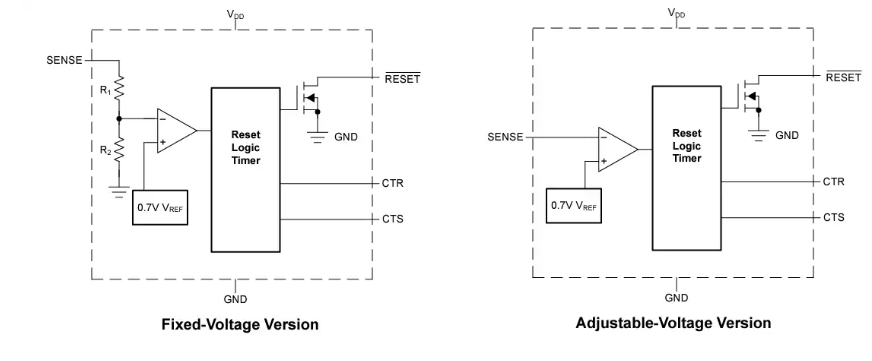

功能框圖
