TPS3842-Q1 是一款汽車級 42V 輸入電壓監控器，具有 850nA IDD 和 1.5% 的精度，檢測時間短。TPS3842-Q1 可以直接連接到 12V 電池，以持續監控欠壓 （UV） 情況。TPS3842-Q1 采用小型 DRL 封裝，適用于尺寸受限的應用。SENSE 引腳上的內置遲滯可防止在監控電源電壓軌時出現錯誤的復位信號。提供 1%、5% 和 10% 磁滯電壓選項，以提供設計靈活性以支持電壓瞬變。
*附件：TPS3842-Q1 汽車級 42V 小尺寸、850nA 欠壓監控器，具有可編程延遲和去毛刺功能數據表.pdf

SENSE 與 VDD 解耦，可以監控比 VDD 更高和更低的電壓。固定閾值型號提供精確的低 Iq 電壓監控。可調閾值型號通過外部電阻器提供靈活的欠壓閾值設置。TPS3842-Q1 通過 CTS 引腳在 SENSE 上提供電容器可編程去毛刺，通過 CTR 引腳提供電容器可編程復位延遲定時。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度 TA
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C7B
• 寬電源電壓范圍：1.9V 至 42V
• VDD、SENSE 和 RESET 的額定電壓為 42V
• 極低靜態電流：850nA（典型值）
• 高閾值精度：0.5%（典型值）
• 固定內部閾值電壓：2.7V 至 9.5V
• 可調電壓變體：0.7V
• 電容器可編程可調延遲時間，帶 CTR 引腳
• 具有 CTS 引腳的電容器可編程抗毛刺時間
• 漏極開路、低電平有效輸出
• 溫度范圍：–40°C 至 125°C
• 小尺寸：SOT5X3 （DRL）

參數

方框圖

1. 產品概述

• ?型號?：TPS3842-Q1
• ?類型?：汽車級42V小尺寸欠壓監控器
• ?特點?：
  • AEC-Q100認證，適用于汽車應用
  • 寬供電電壓范圍：1.9V至42V
  • 極低靜態電流：850nA（典型值）
  • 高閾值精度：0.5%（典型值）
  • 電容器可編程延遲時間和去毛刺功能
  • 開漏、低電平輸出
  • 小尺寸SOT5X3（DRL）封裝

2. 應用領域

• 適用于ADAS域控制器、汽車網關、汽車頭單元、數字座艙處理單元、車聯網控制單元、駕駛員監控等汽車電子系統。

3. 主要功能

• ?欠壓監控?：監控SENSE引腳電壓，當電壓低于設定閾值時輸出復位信號。
• ?可編程延遲?：
  • ? 復位延遲（CTR引腳） ?：通過連接外部電容器設置復位信號保持時間。
  • ? 檢測延遲（CTS引腳） ?：通過連接外部電容器設置檢測前的去毛刺時間。
• ?去毛刺功能?：通過CTS引腳實現，避免瞬時電壓波動引起的誤復位。
• ?內置滯回?：減少電壓波動引起的誤動作，提高穩定性。

4. 電氣特性

• ? 供電電壓（VDD） ?：1.9V至42V
• ?SENSE引腳電壓?：0V至42V
• ?RESET引腳電壓?：0V至42V
• ? 靜態電流（IDD） ?：0.85μA至1.9μA（典型值）
• ? 閾值電壓（VITN） ?：固定內部閾值2.7V至9.5V，可調閾值0.7V
• ? 滯回電壓（VHYS） ?：根據選擇的滯回選項不同，為閾值電壓的1%、5%或10%

5. 封裝與引腳

• ?封裝?：SOT5X3（DRL），尺寸為1.20mm x 1.60mm
• ?引腳?：
  • VDD：供電電壓引腳
  • SENSE：監控輸入引腳
  • RESET：輸出復位信號引腳
  • CTS：檢測時間延遲引腳
  • GND：地引腳
  • CTR：復位時間延遲引腳

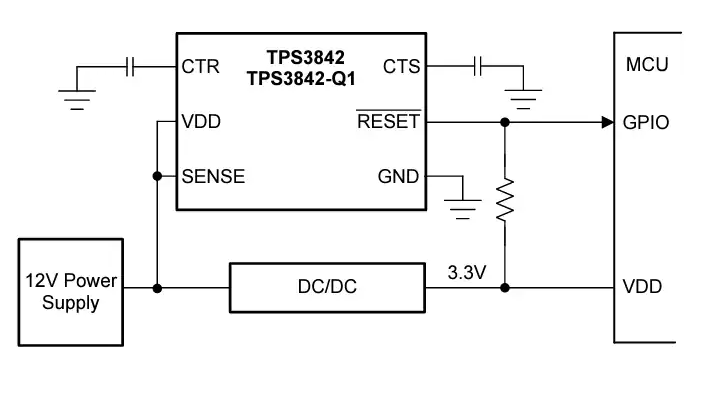

6. 典型應用

• 監控12V汽車電池電壓，當電壓低于設定閾值時輸出復位信號，保護汽車電子系統免受欠壓損害。

7. 設計指南

• ?電源去耦?：建議在VDD引腳附近放置一個0.1μF的陶瓷電容器。
• ?布局建議?：
  • 確保VDD引腳的連接低阻抗。
  • 對于噪聲敏感的環境，可以在SENSE引腳和地之間放置一個1nF的旁路電容器，或使用CTS引腳的去毛刺功能。
  • 如果使用CTS或CTR引腳上的電容器，應將其盡可能靠近相應引腳放置。
