Texas Instruments LM706x0/LM706x0-Q1降壓轉換器具有4.5V至65V的輸入電壓范圍和在固定輸出電壓（3.3V、5V、12V）下高達10A的輸出電流或可調的輸出電壓。LM706x0/LM706x0-Q1低IQ 、寬VIN 同步降壓轉換器采用峰值電流模式控制架構，可輕松實現環路補償、快速瞬態響應以及出色的負載和線路調節?？蓪⒁粚M706A0-Q1轉換器設置為交錯模式（并聯輸出），通過精確的電流共享，滿足高達20A的輸出電流需求。LM706A0-Q1提供獨特的雙隨機擴頻 (DRSS) 功能該功能包含低頻三角形和高頻逐周期隨機調制，在寬頻帶范圍內增強了EMI性能。

數據手冊：

*附件：LM706x0數據表.pdf

*附件：lm706a0-q1數據表.pdf

TI LM706x0-Q1轉換器采用6mm×6mm熱優化29引腳QFN封裝。三個裸片連接焊盤（VIN、SW和PGND）提高了熱性能和板級可靠性（BLR）。LM706x0-Q1器件通過了汽車應用類AEC-Q100認證。

特性

• 通過了汽車應用類AEC-Q100認證，器件溫度等級 1，環境工作溫度為-40°C至+125°C
• 可提供功能安全文檔來輔助功能安全系統的設計
• 采用多功能降壓控制器和穩健型功率MOSFET的同步DC/DC轉換器
  • 寬輸入電壓范圍：4.5 V至65 V
  • 關閉模式電流：2.3μA
  • 將24V調節至5V的空載IQ ：10.4μA
  • 3.3V、5V、12V固定或0.8V至36V可調輸出精度：1%
  • 雙相運行讓輸出電流可達16A
• 為低EMI要求而設計
  • 有利于達到CISPR 25 5級合規性
  • 可用引腳選擇的±8%雙隨機擴頻減少了峰值發射
  • 200kHz至2.2MHz的開關頻率
  • 引腳可配置自動或FPWM運行
• 固有保護特性可實現穩健設計
  • 內部打嗝模式過流保護
  • 使能、電源良好和熱關斷
  • 內部或外部環路補償
• 6mm x 6mm優化了散熱符合RoHS指令采用無鉛電鍍的QFN-29封裝
• 使用LM706A0-Q1并借助WEBENCH?Power Designer創建定制設計方案

應用

• 汽車電子系統
• 高級駕駛輔助系統 (ADAS)
• 信息娛樂與儀表板

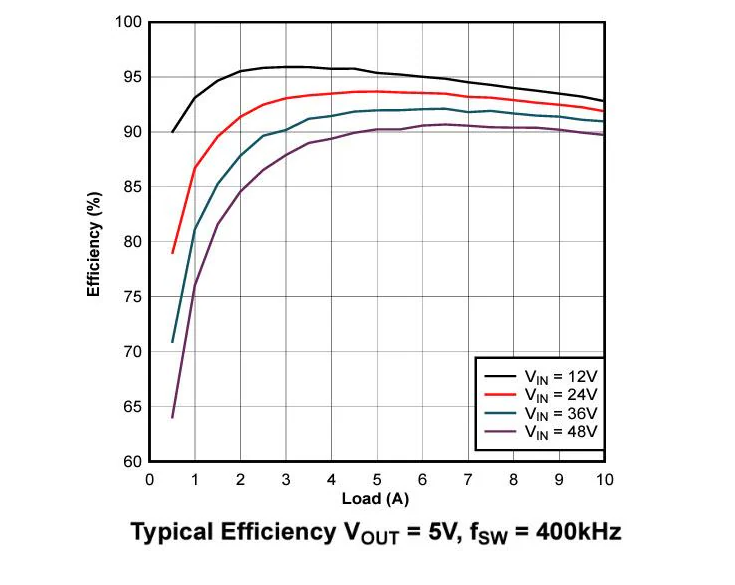

典型應用電路
