西門子PLC與匯川伺服系統通過EtherCAT轉Profinet網關實現高效通信

在工業自動化領域，設備間的無縫通信是實現高效控制的關鍵。當西門子PLC與匯川伺服系統因協議差異無法直接對話時，通過EtherCAT主站轉Profinet網關的橋梁作用，便能打破技術壁壘，實現數據互通。這種方案不僅節省了設備更換成本，更提升了產線的靈活性和智能化水平。

西門子S7-1200/1500系列PLC采用PROFINET協議，而匯川伺服驅動器（如SV630C、SV660C系列）通常支持EtherCAT或CANopen通信。這就像兩個使用不同語言的人，需要一名翻譯才能協作。EtherCAT主站轉Profinet網關設備的作用正是將EtherCAT數據包實時轉換為PROFINET協議能識別的格式，例如將伺服驅動器的位置反饋轉換為PLC可處理的I/O信號。

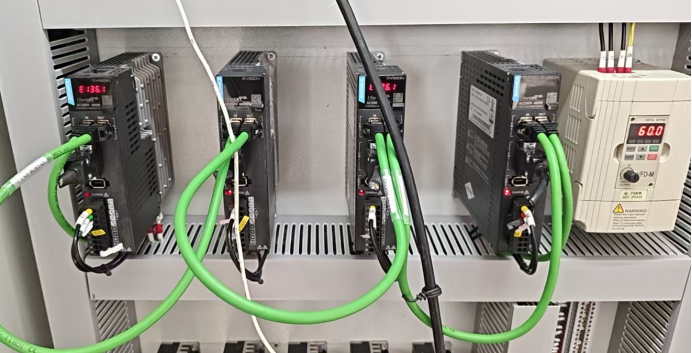

實際部署時，需構建三層通信鏈路：西門子PLC作為控制核心，網關設備（如興達易控等品牌）居中轉換，匯川伺服驅動器作為執行終端。以某數控機床項目為例，拓?fù)渲胁捎?a target="_blank">環形冗余設計——匯川H3U伺服控制器通過EtherCAT環網連接網關，再經PROFINET接入西門子S7-1500PLC。這種設計如同為數據流動鋪設了雙向高速通道，即使單點故障也不會中斷通信。關鍵參數包括：

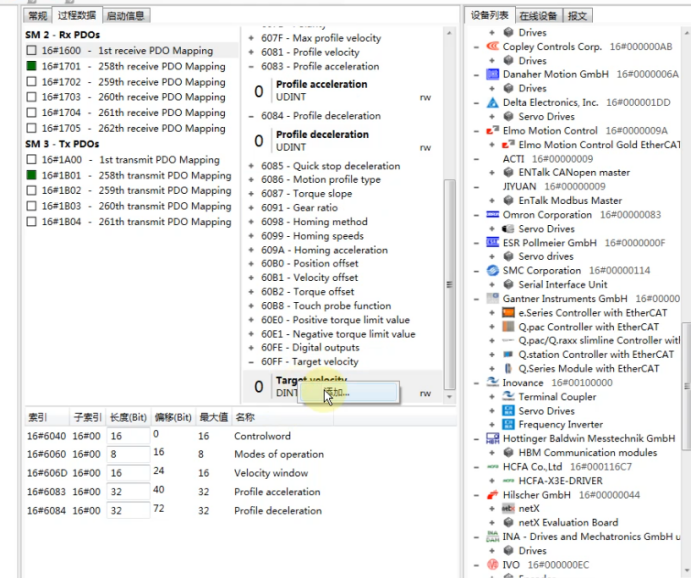

伺服節點地址需與EtherCAT主站轉Profinet網關EtherCAT側映射表一致

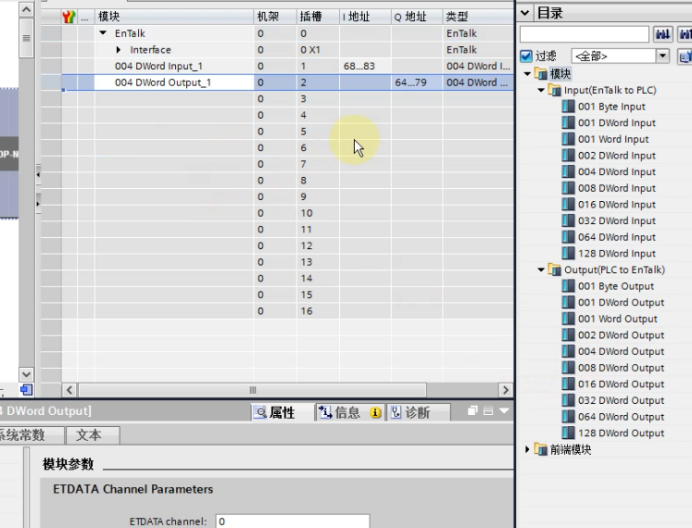

PROFINET側的IO模塊地址需與PLC編程軟件中配置匹配

隨著工業4.0技術的深化，協議轉換已從技術妥協進化為戰略選擇。通過精準的網關配置與系統優化，匯川伺服與西門子PLC的協同將釋放更大生產力，為智能制造提供更富彈性的解決方案。
