號外！PLC和安川伺服，通過Profinet轉EtherCAT網關同步多個工作站的運動

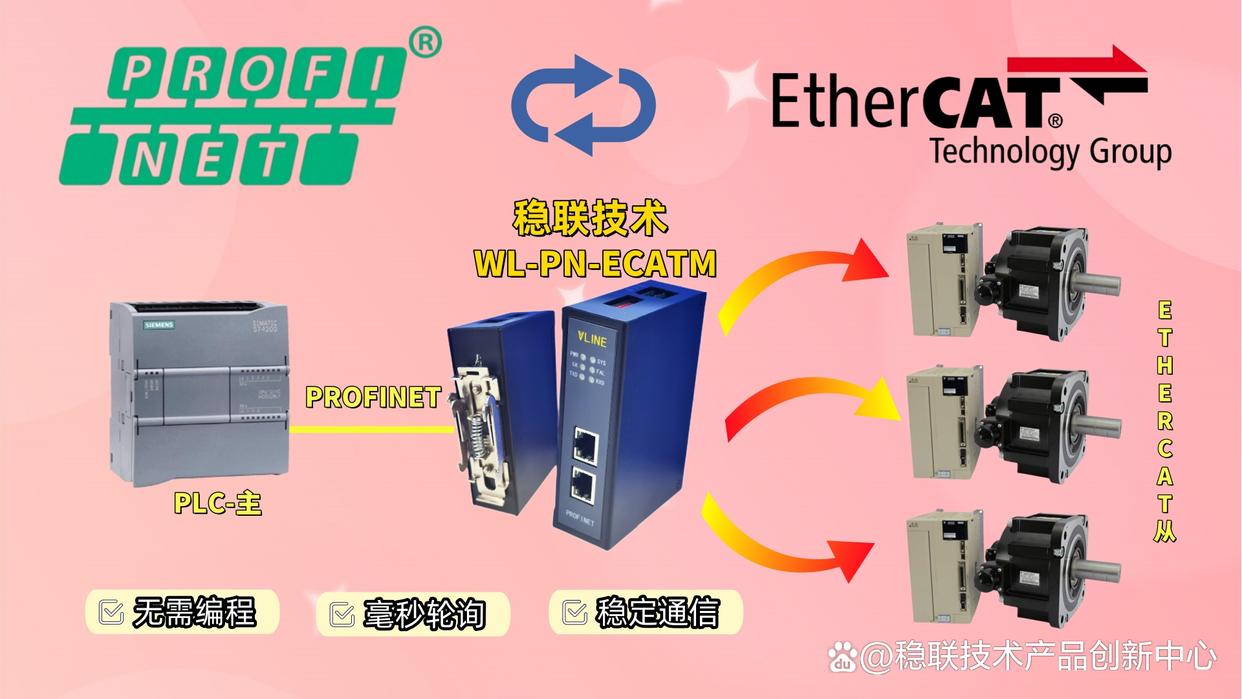

1. 硬件配置

西門子1200PLC作為主控制器，負責整個包裝線的邏輯控制和協調。

伺服驅動器：每個工作站配備一個或多個安川伺服驅動器，用于精確控制伺服電機的運動。

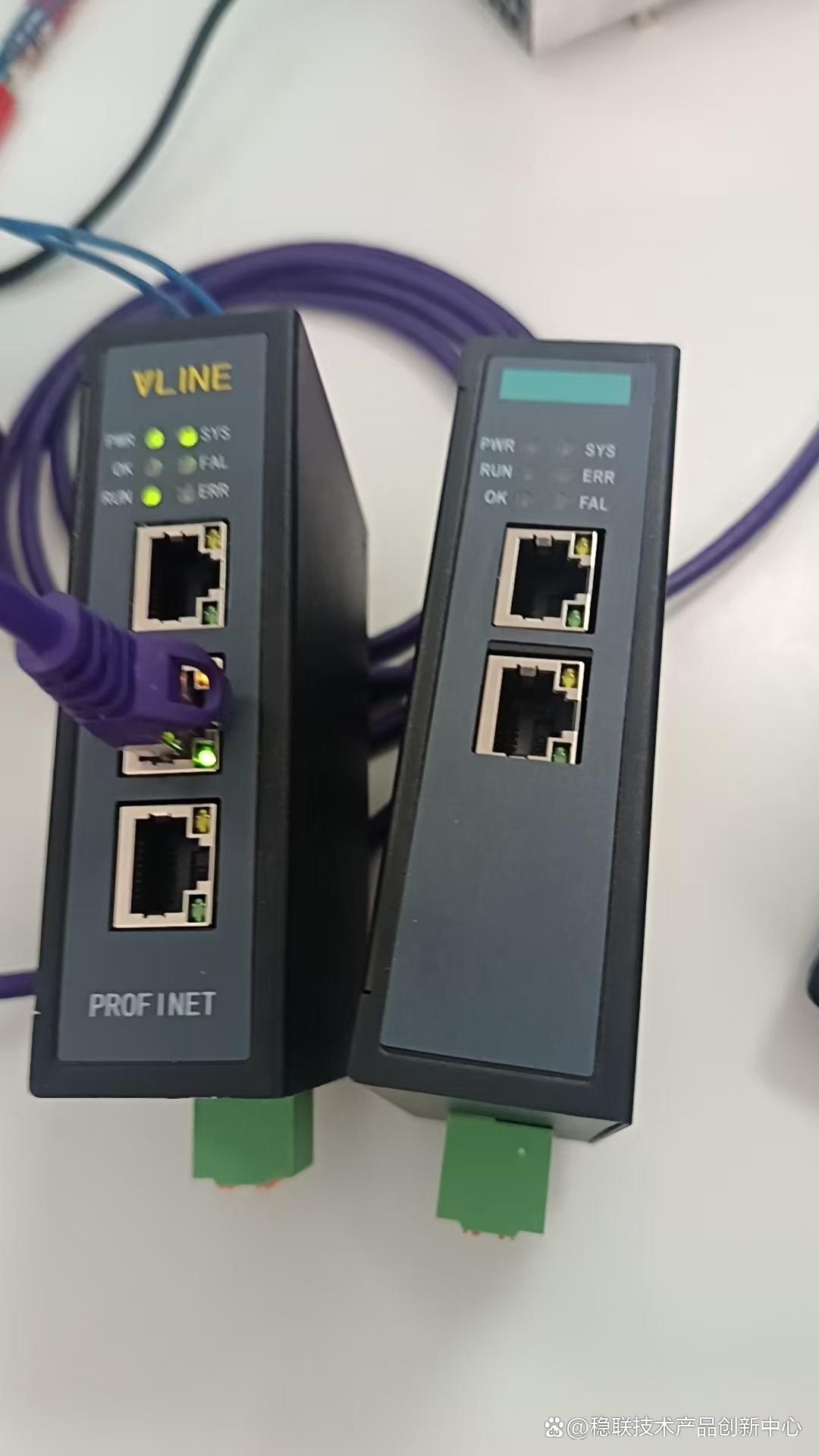

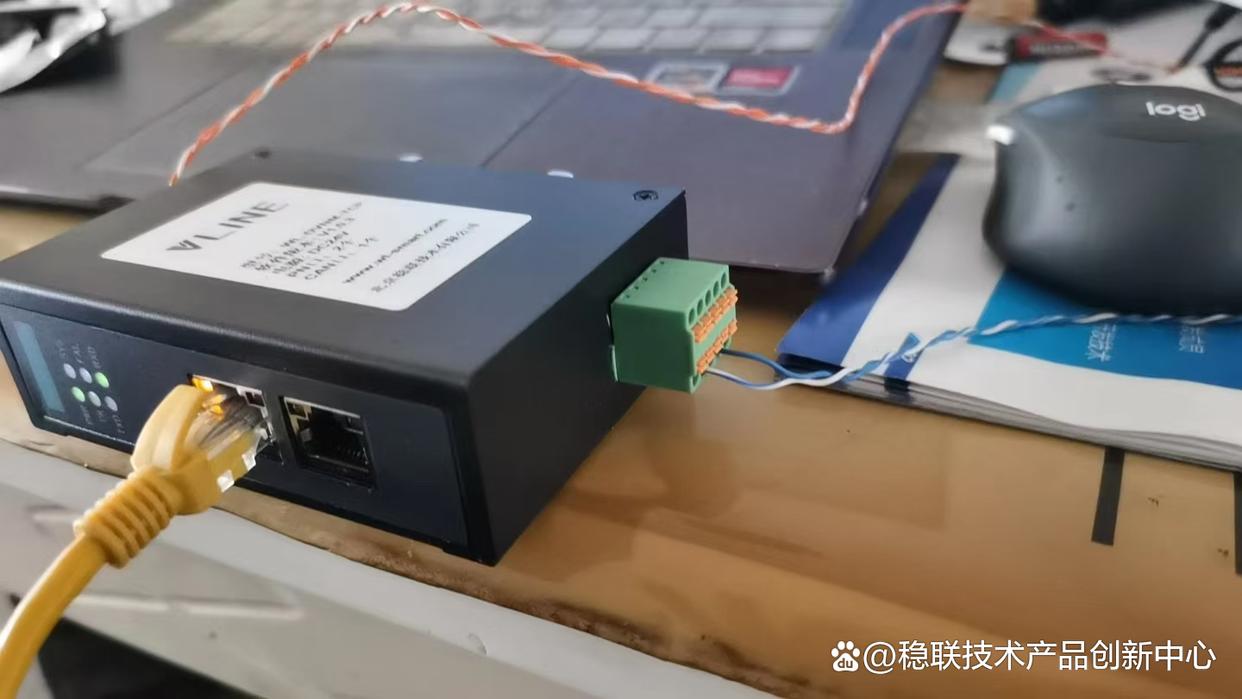

Profinet轉EtherCAT 網關有Profinet接口，可以快捷的與PLC上配備Profinet接口相連，用于與工業以太網通信。Profinet轉EtherCAT網關有Profinet接口，可以快捷的與PLC上配備Profinet接口相連，用于與工業以太網通信。

2. 軟件配置

PLC編程：使用西門子的TIA Portal或其他兼容的編程軟件，編寫PLC程序，實現包裝線的邏輯控制。

EtherCAT配置：在PLC程序中配置EtherCAT網絡，包括添加伺服驅動器作為從站，設置網絡參數等。

伺服驅動器參數設置：通過PLC或直接連接到伺服驅動器，設置伺服參數，如速度、加速度、位置等。

敲重點

新人必備的小TIPS

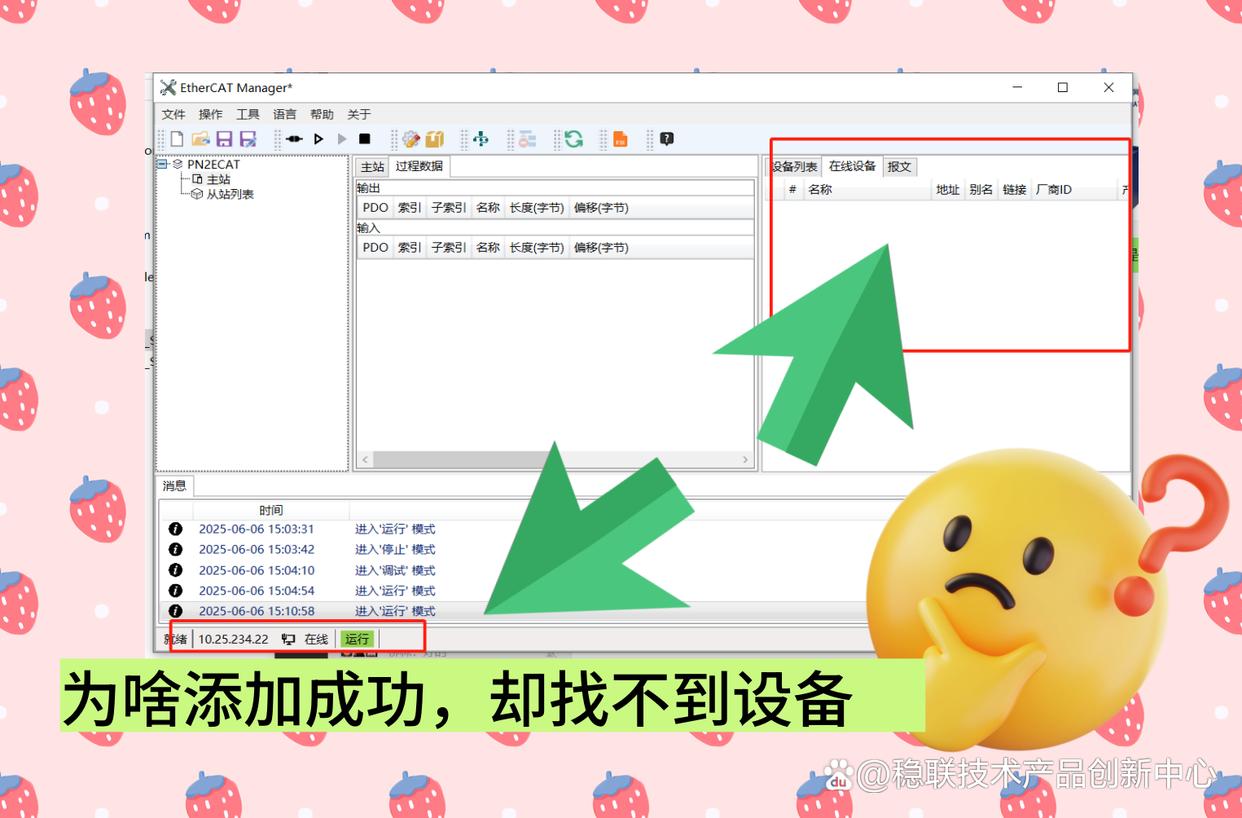

模塊已經鏈接，但在線設備搜不到東西？

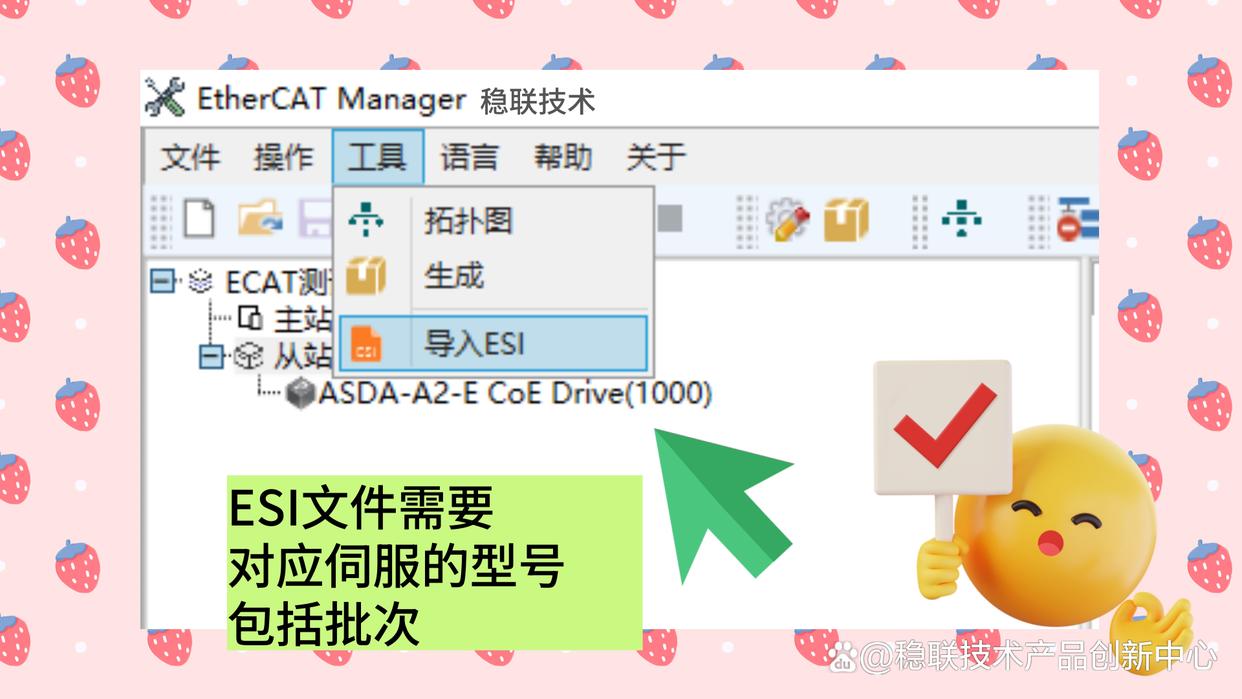

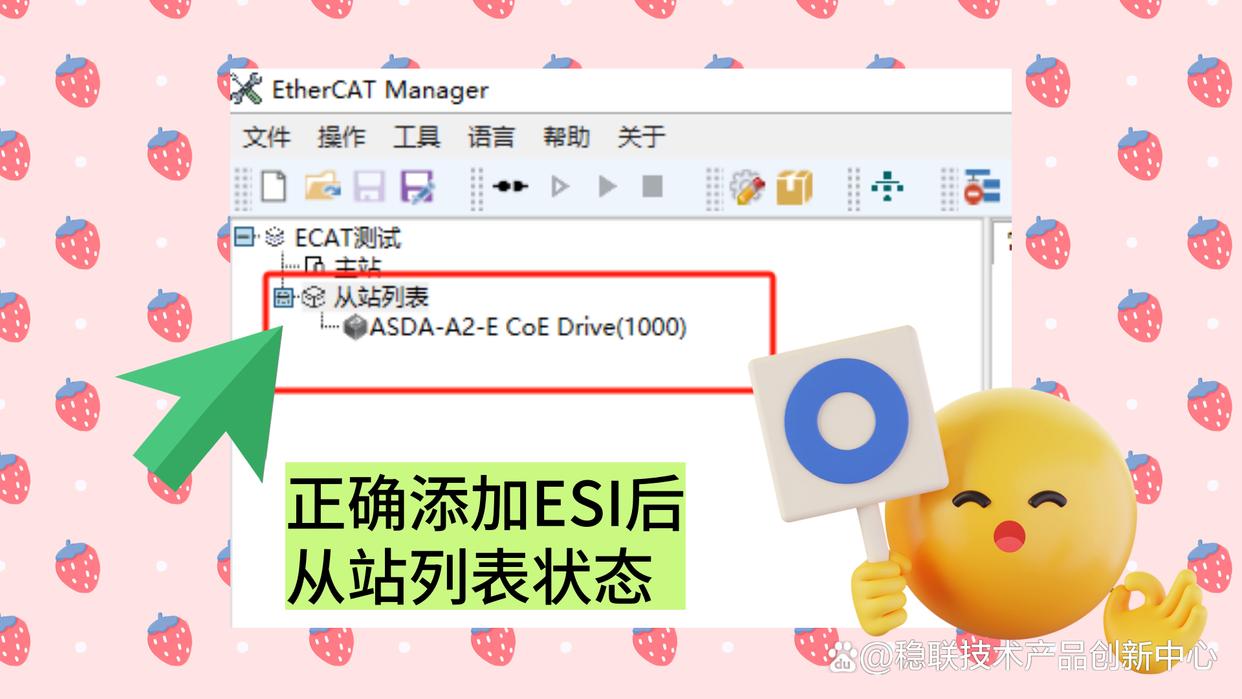

導入從屬設備的esi文件一定要和實際的設備型號完全一致。如果是同系列不同型號的設備在兼容上也會出現問題。

一定要找廠家導入同樣型號的ESI文件

3. 通信實現

Profinet轉EtherCAT網關 的數據交換：

PLC通過Profinet發送指令給網關，網關將這些指令轉換為EtherCAT格式，然后發送給伺服驅動器。伺服驅動器執行指令后，將反饋信息通過EtherCAT網絡發送回網關，網關再將其轉換為Profinet格式，發送回PLC。

4. 同步控制

運動控制指令：PLC根據包裝線的工作流程，發送運動控制指令（如速度、位置、加速度等）給伺服驅動器。

實時反饋：伺服驅動器實時反饋其狀態和執行情況給PLC，PLC根據這些反饋調整控制策略，確保所有工作站的同步運動。

錯誤處理：PLC監控整個系統的狀態，一旦發現異常，立即采取措施，如停止相關工作站，發送報警等。

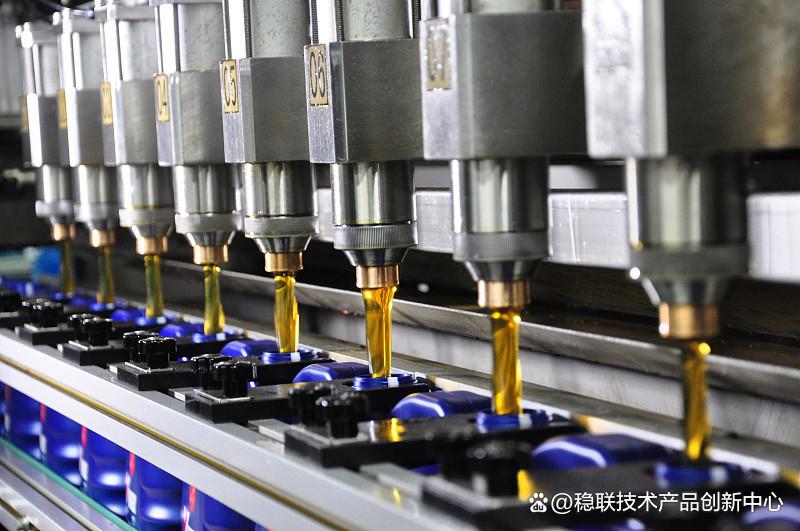

通過這種方式，PLC可以通過Profinet轉EtherCAT網關WL-PN-ECATM，實現對安川伺服系統的精確控制，確保高速包裝線上多個工作站的同步運動，提高生產效率和產品質量。
