在工業自動化場景中,不同品牌的設備往往采用不同的通信協議,例如西門子PLC通常使用 PROFINET ,而川崎機器人則可能采用 Ethernet/IP 。要讓它們實現數據交互,通常需要借助profinet轉ethernetip協議轉換網關,在兩種協議之間進行實時數據轉換。

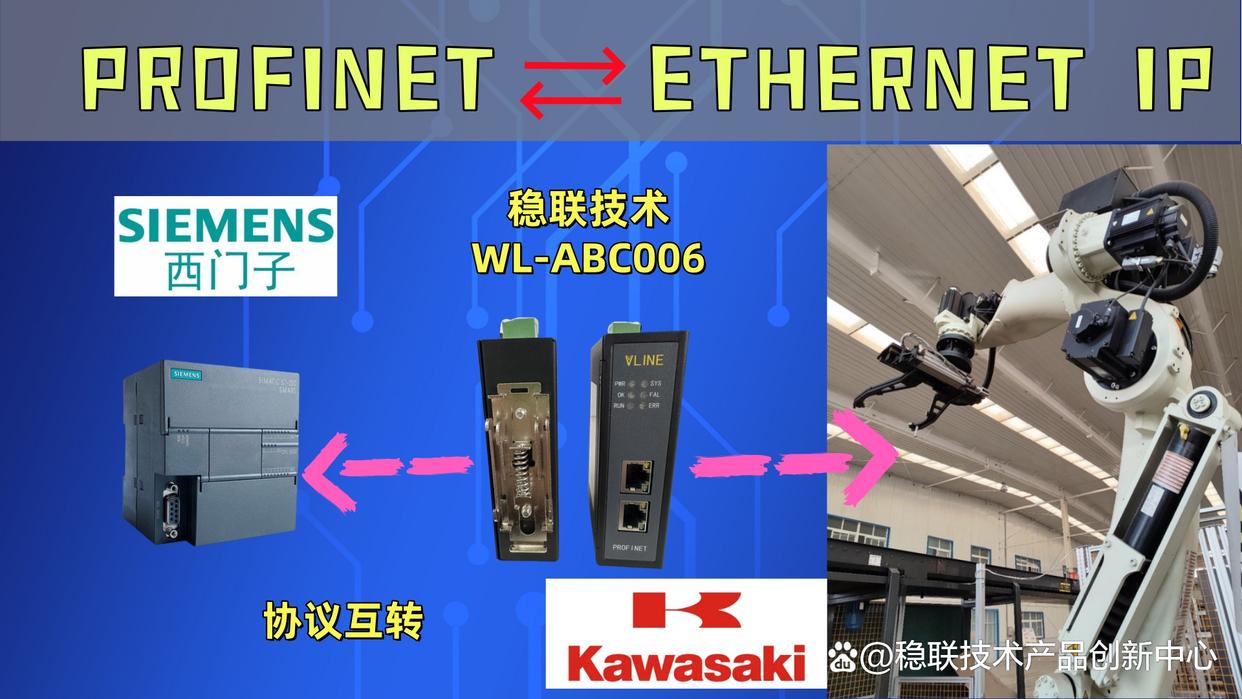

本方案采用一款支持**PROFINET(從站)和Ethernet/IP(主站)**的雙協議網關,實現西門子PLC與川崎機器人的無縫通信。該網關能夠:
- 雙向數據交換 :PLC和機器人可以互相讀寫數據。
- Ethernet/IP側(連接川崎機器人)可做Ethernet/IP主站(Master)
支持變頻器、伺服驅動器、PLC、機器人等 ,可同時對接4個從站(具體數量需確認)
- PROFINET設置 :
- 定義網關在PROFINET網絡中的站名和IP。
- Ethernet/IP設置 :
- 添加川崎機器人作為從站,設定其IP及通信參數。
- 配置數據交換區(如輸入/輸出標簽與PLC的對應關系)。

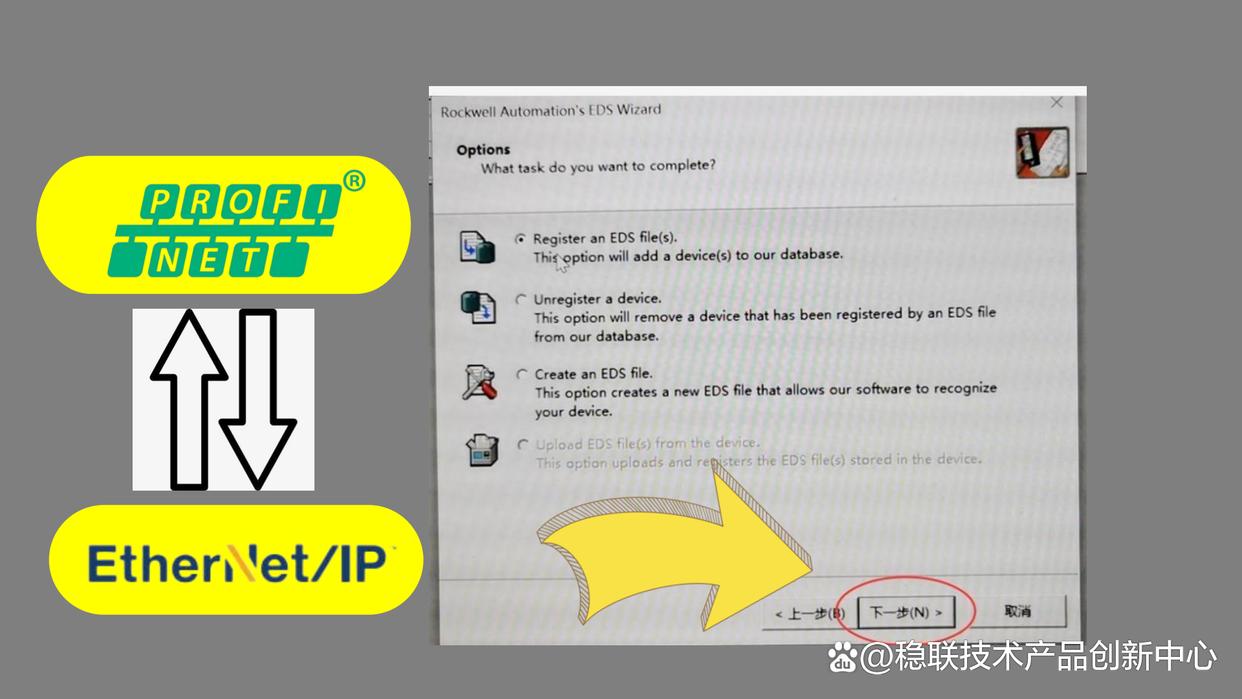

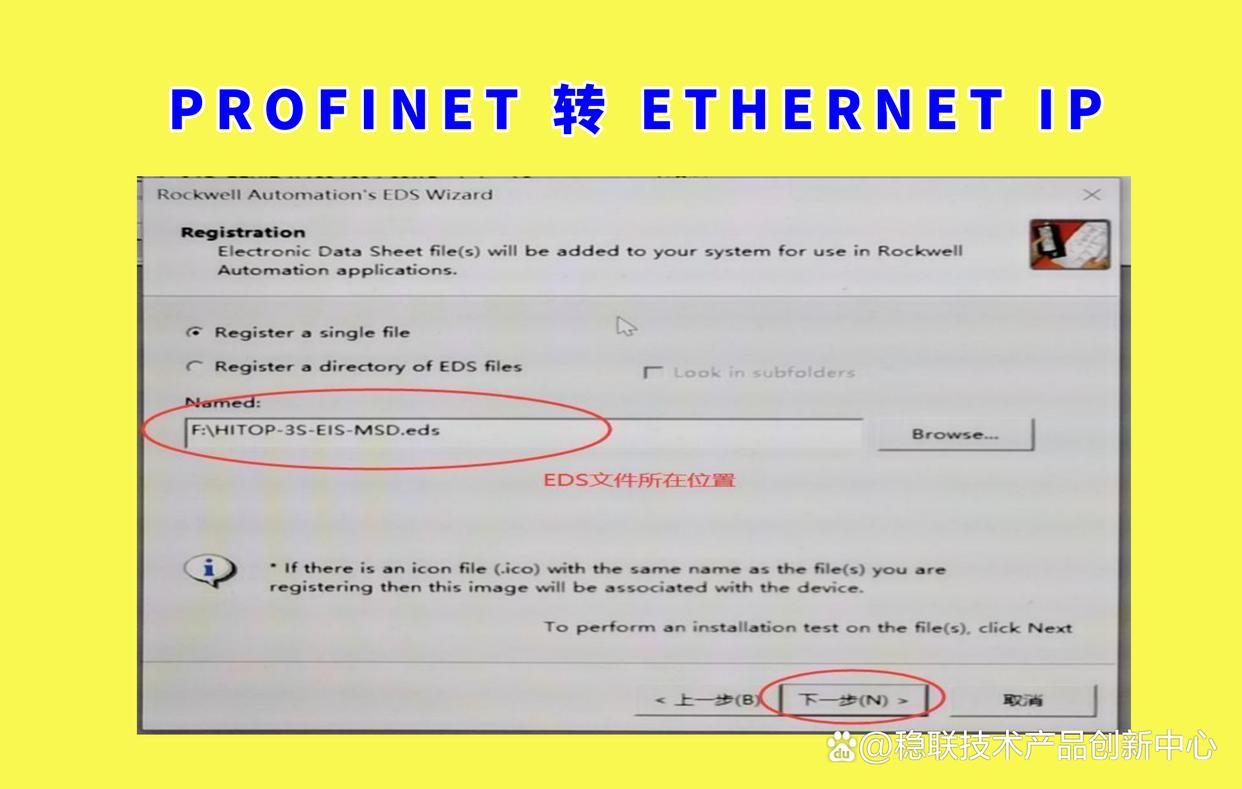

- 生成配置文件 :導出
.dds
或其他格式的配置。
- 下載配置 :將文件寫入網關,完成參數設定。
3. 通信驗證
- 上電啟動 :等待約10秒,觀察網關狀態燈:
- RUN燈亮 :設備運行正常。
- PN/OK燈常亮 :PROFINET和Ethernet/IP通信已建立。
本方案通過協議轉換網關,高效解決了西門子PLC(PROFINET)與川崎機器人(Ethernet/IP)的跨協議通信問題。配置簡單、穩定性高,適用于各類工業自動化場景。如需進一步優化,可根據實際需求調整數據映射或采用替代通信方案。
