Profinet轉CAN網關模塊對實現西門子PLC與CAN變頻器協同通信的助力研究

楠楠 ? 來源:jf_69310483 ? 作者:jf_69310483 ? 2025-06-09 14:59 ? 次閱讀

智能物流倉儲系統中,AGV等設備的通訊網絡穩定性和實時性至關重要。通過Profinet轉CAN網關,可以實現中控系統(如西門子PLC,支持ProFiNet協議)與伺服驅動器(支持CAN協議)之間的通訊,確保AGV的精確控制和實時響應。

例如,某倉儲物流項目里,運用Profinet轉CAN網關模塊達成了西門子PLC和雷賽伺服驅動器的連接,以此實現對電機轉動的精準控制與定位,保障了自動導引車(AGV)運動控制的精確性和實時性。

此外,利用CAN轉ProFiNet網關模塊的轉換功能,可使老舊設備與現代設備實現有效集成,進而構建起更具高效性和靈活性的自動化倉庫輸送控制系統上位機或其他監測設備能夠實時掌握輸送機的狀態,涵蓋貨物的位置、速度、重量等數據,為自動化倉庫輸送機的遠程監控和維護創造了有利條件。

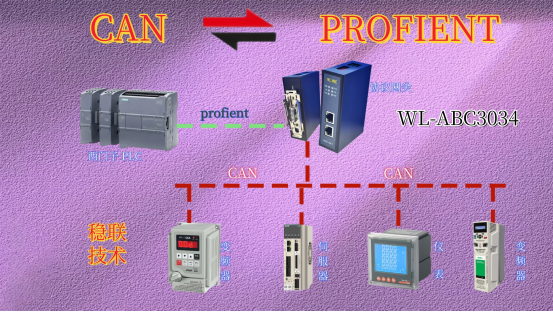

為應對CAN設備接入ProFiNet網絡的技術困境,有必要引入一款第三方設備。此設備能夠輕松地把各類CAN設備接入PROFINET網絡,達成設備之間高效、穩定的通信。并且,該產品支持依據節點號開展讀寫操作,使操作更為簡便易行。WL - ABC3034網關模塊以從站形式接入PROFINET總線,同時在CAN總線中依據節點號進行讀寫操作。

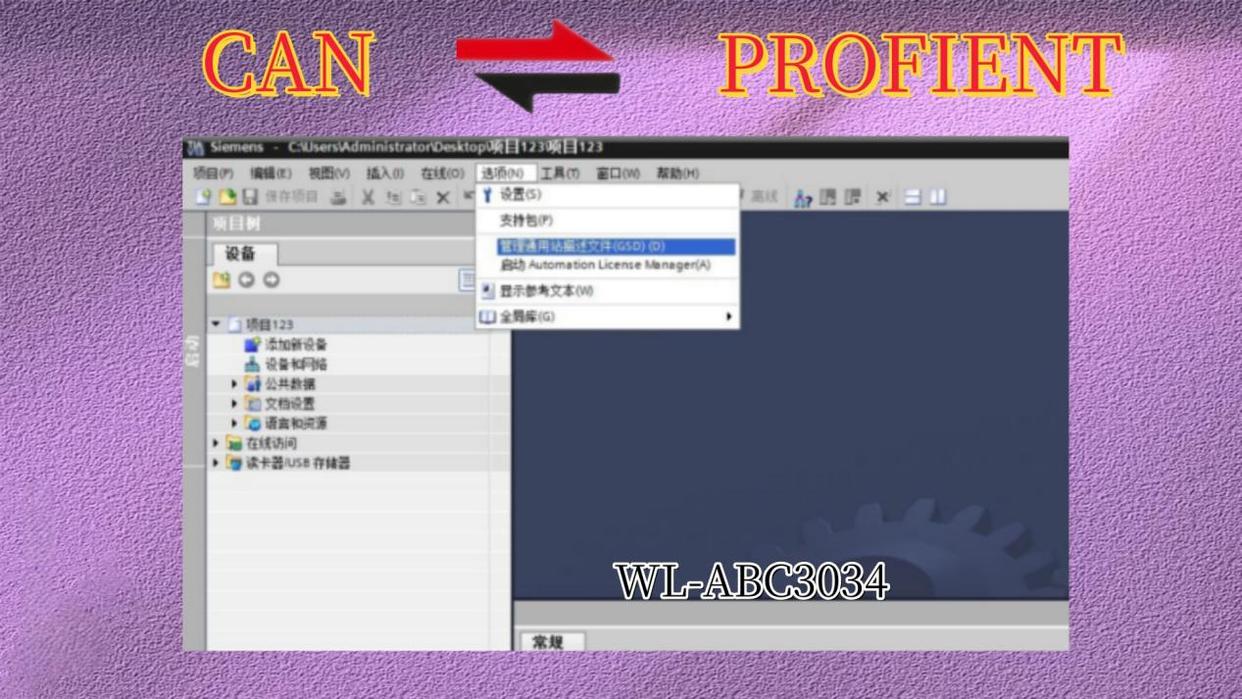

打開博途軟件,創建新項目—>輸入項目名稱—>創建。安裝GSD文件,選擇菜單欄“選項”——“管理通用站描述文件”,如圖:

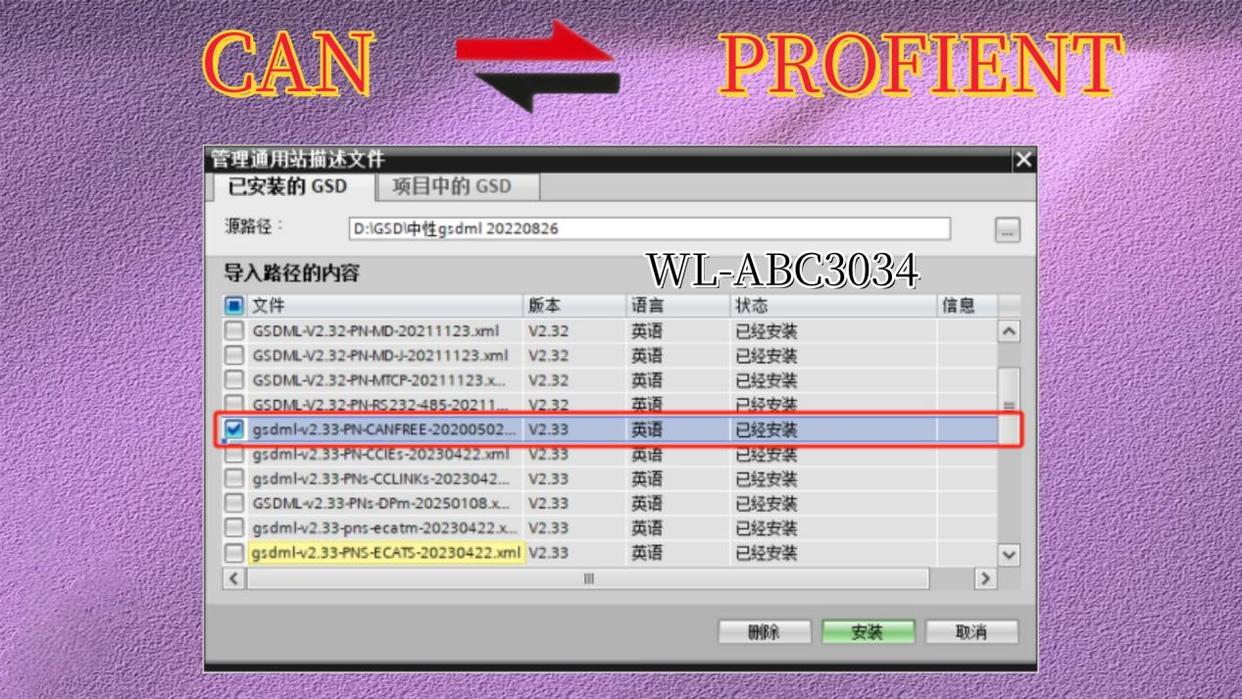

選擇要加載的GSD/XML文件,點擊“安裝”

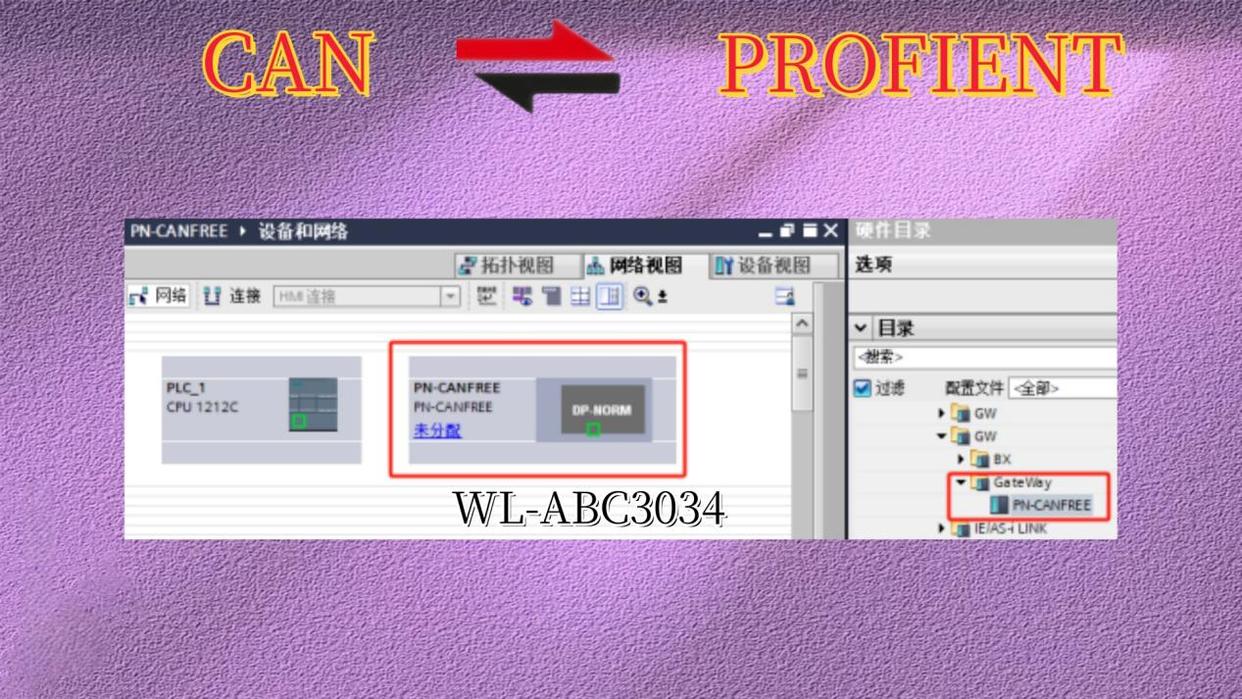

添加CAN轉ProFiNet網關網關,在右側“硬件目錄”中選擇網關,如圖:

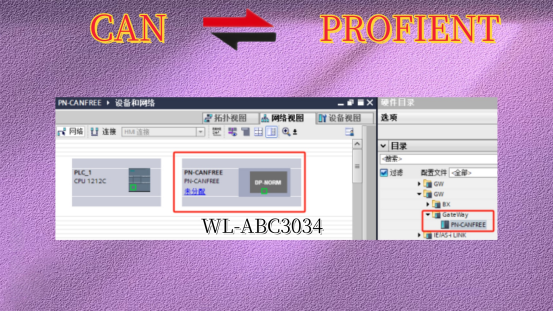

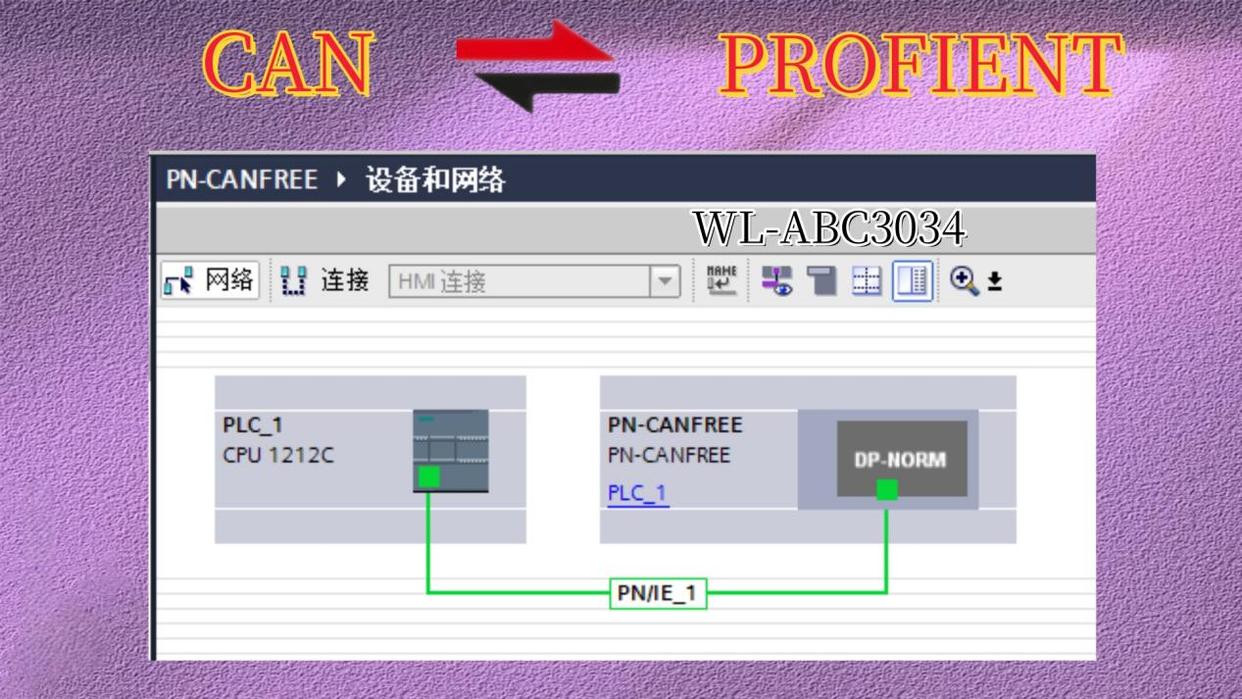

連接CAN轉ProFiNet網關網關和PLC

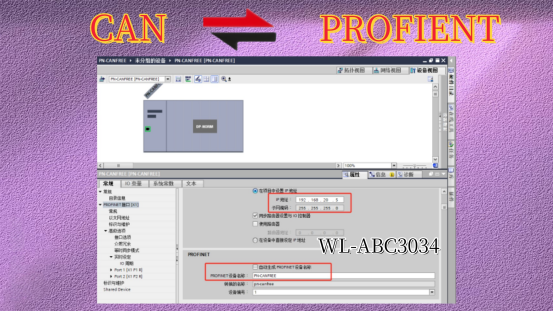

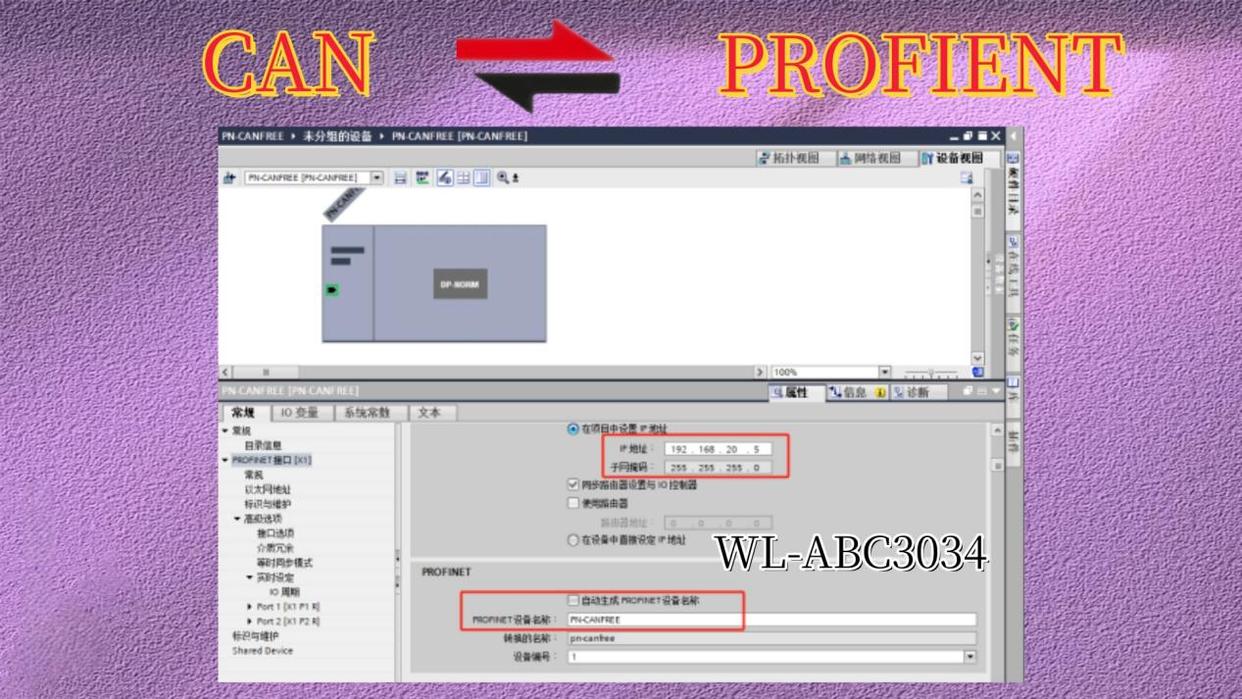

雙擊CAN轉ProFiNet網關網關圖標,進入“設備視圖”,在設備視圖—屬性窗口中可以布設網關的IP地址、設備名稱等,如圖:



布設CAN通訊波特率

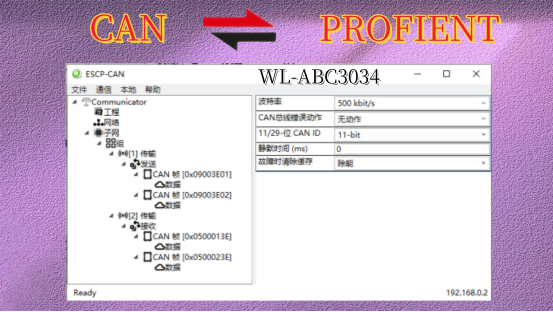

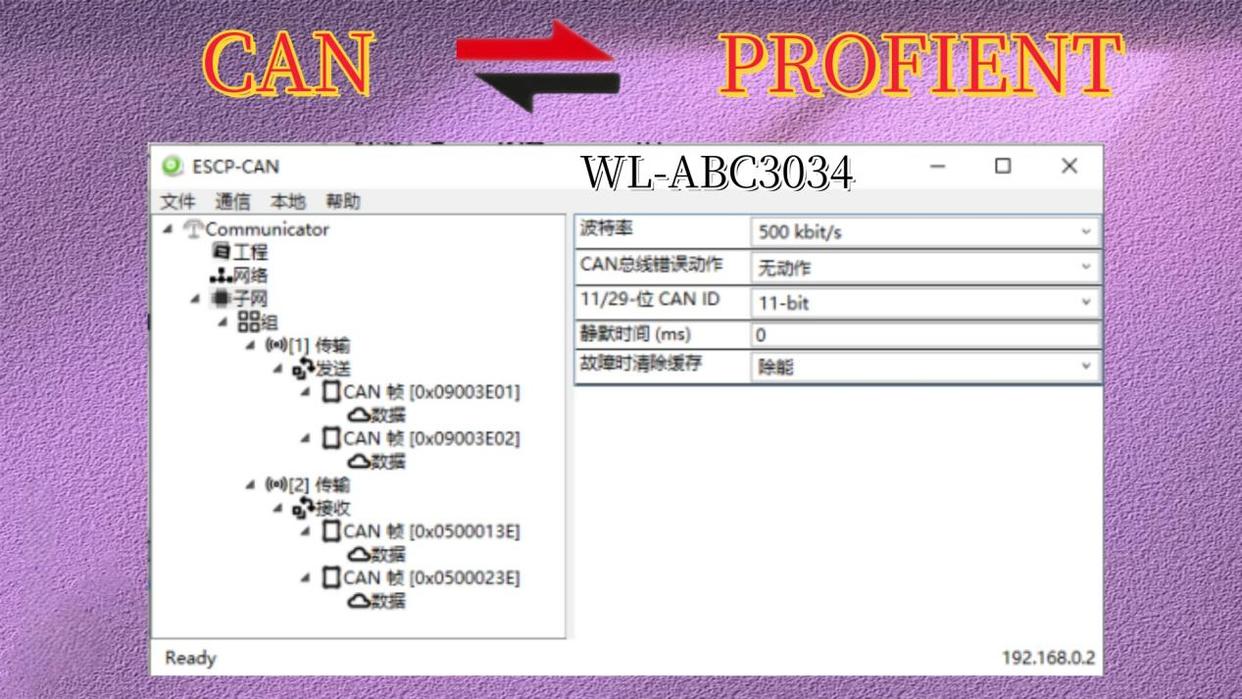

開啟ESCP-CAN配屬軟件,選擇子網—修改CAN波特率為500K

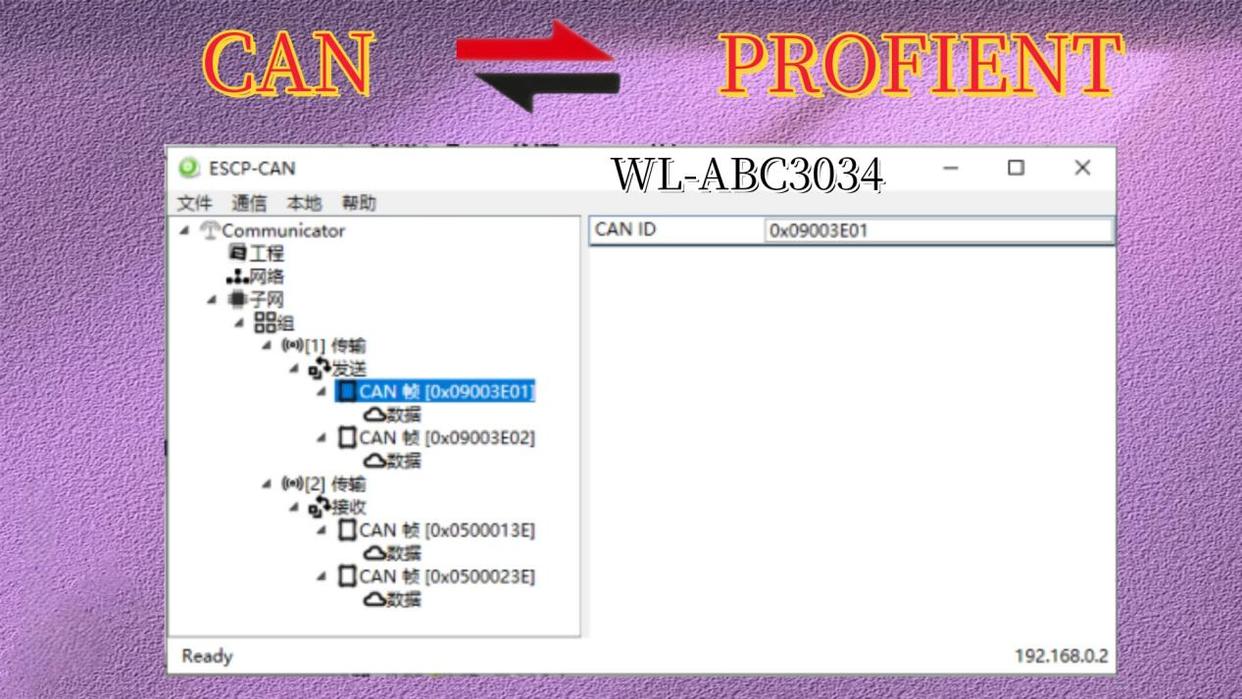

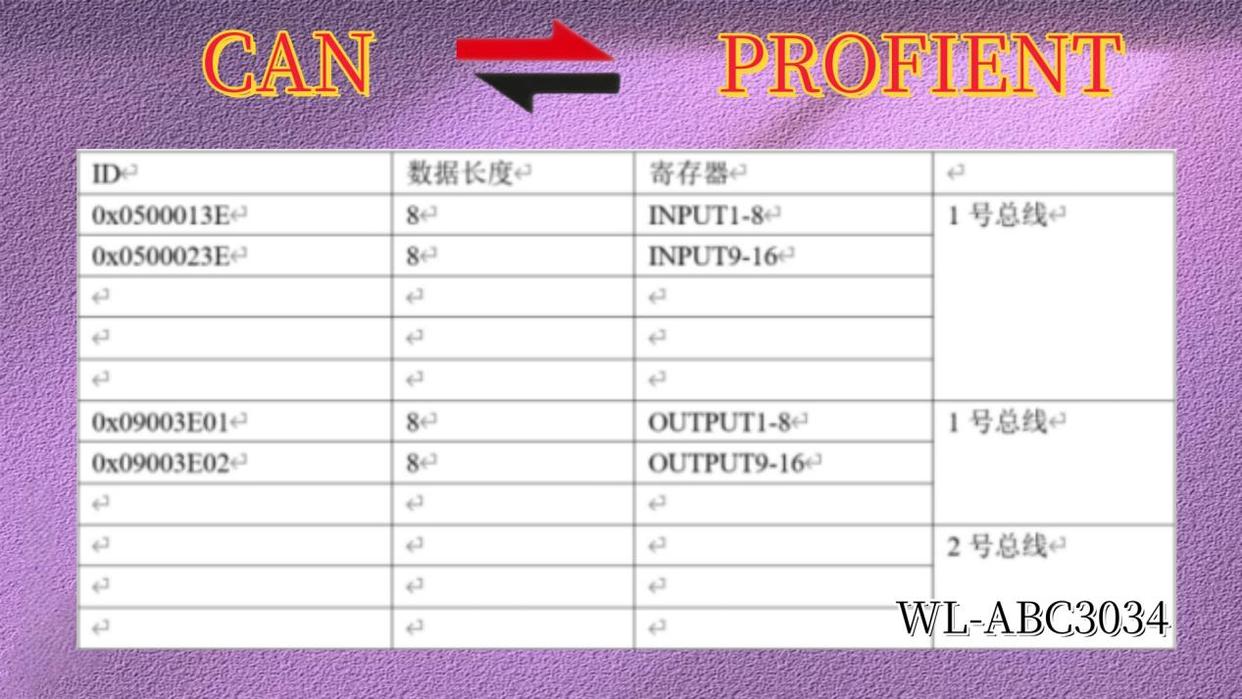

在子網下的CAN幀=CAN ID,根據圖2可知客戶是標準幀接收幀id為9003E01





在PLC組態配屬子站的發、收字節常量。

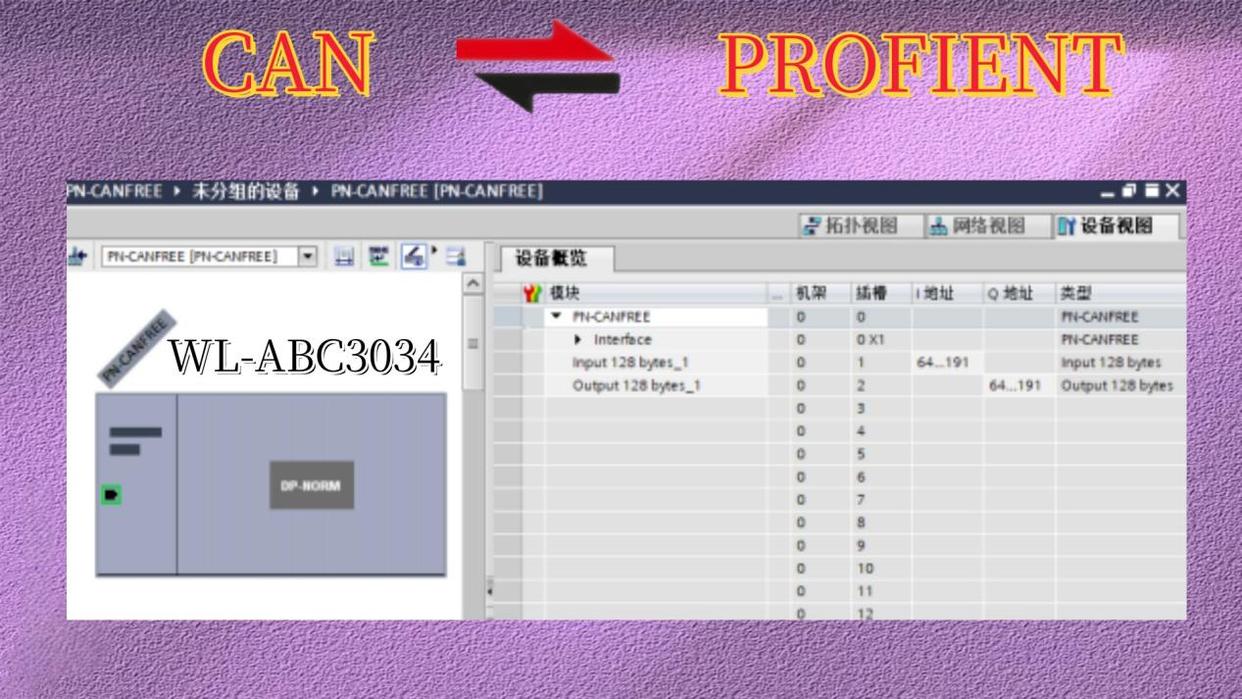

在“目錄”列表中選擇INPUT128,OUTPUT128,添加到模塊槽中,如圖:

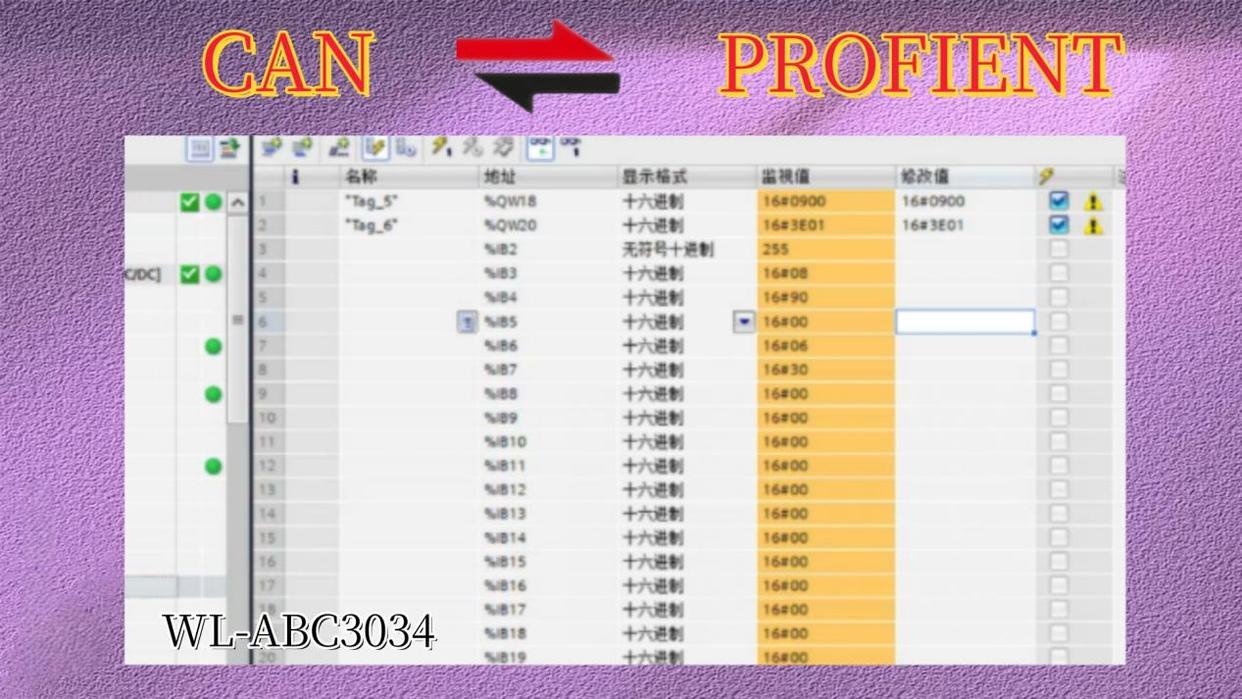

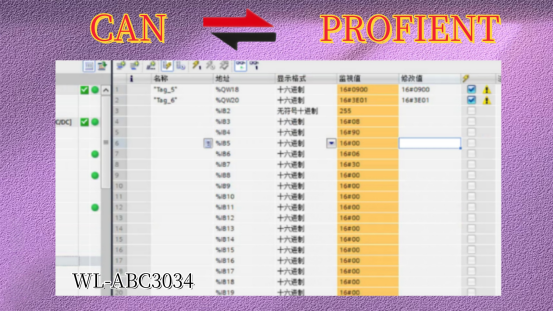

然后在博圖的監控表中強制幀id就可以接收到激光器發來的數據
