LM34917A 降壓型開關穩壓器具有實現所需的所有功能 一種低成本、高效率的降壓偏置穩壓器，能夠為負載提供至少 1.25A 的電流。自 減少由于可能產生的飽和電感谷電流而導致的過大開關電流 限制閾值隨輸入和輸出電壓的變化，當電流 limit 的 Limit。該降壓穩壓器包含一個 N 通道降壓開關，可在 12 引腳 DSBGA 封裝。恒定導通時間反饋調節方案不需要環路 補償，可實現快速負載瞬態響應，并簡化電路實現。這 由于反比關系，工作頻率隨線路和負載的變化而保持不變 在輸入電壓和導通時間之間。谷值電流限制可實現平穩過渡 當檢測到電流限制時，從恒壓模式變?yōu)楹懔髂Ｊ剑档?頻率和輸出電壓，無需使用折返。其他功能包括： V抄送欠壓鎖定、輸入過壓關斷、熱關斷、 柵極驅動欠壓鎖定和最大占空比限制。
*附件：lm34917a.pdf

特性

• 功能輸入電壓范圍：8V 至 33V
• DSBGA 封裝
• ?35V 時的輸入過壓關斷
• 瞬態能力高達 50V
• 集成 N 溝道降壓開關
• 谷值電流限制隨 V 變化在和 V外減少過大的電感電流
• 處于電流限制時導通時間縮短
• 集成啟動調節器
• 無需環路補償
• 超快瞬態響應
• 最大開關頻率：2 MHz
• 工作頻率幾乎保持恒定，隨負載電流和輸入電壓變化而變化
• 可編程軟啟動
• 精密內部基準
• 可調輸出電壓
• 熱關斷

參數

方框圖

1. 產品概述

• ?產品名稱?：LM34917A
• ?類型?：33V, 1.25A 恒定導通時間降壓開關調節器
• ?特點?：
  • 輸入電壓范圍：8V至33V
  • 集成N通道降壓開關
  • 無需環路補償
  • 最大開關頻率：2MHz
  • 智能電流限制檢查
  • 超快瞬態響應
  • 12引腳DSBGA封裝

2. 主要特性

• ?保護功能?：輸入過壓關斷、熱關斷、門極驅動欠壓鎖定、Vcc欠壓鎖定
• ?智能功能?：電流限制閾值隨輸入和輸出電壓變化，導通時間在檢測到電流限制時減少
• ?啟動特性?：集成啟動調節器，可編程軟啟動

3. 電氣特性

• ?輸入電壓范圍?：8V至33V（過壓關斷約35V）
• ?輸出電壓?：可調
• ?最大輸出電流?：1.25A（平均），2A（峰值）
• ?開關頻率?：由外部電阻和輸入電壓決定，保持近似恒定
• ?啟動調節器輸出電壓?：標稱7V
• ?軟啟動時間?：可編程
• ?熱關斷溫度?：約175°C

4. 功能描述

• ?恒定導通時間控制?：導通時間與輸入電壓成反比，保持開關頻率近似恒定
• ?電流限制?：通過監控ISEN引腳的循環電流實現，限制電感電流峰值
• ?軟啟動?：內部電流源對外部電容器充電，實現受控啟動
• ?遠程關機?：通過拉低RON/SD引腳實現
• ?輸入過壓關斷?：輸入電壓超過約34.8V時禁用開關和定時器

5. 應用領域

• 高效點負載（POL）調節器
• 非隔離降壓調節器
• 二次高壓后調節器

6. 封裝與尺寸

• ?封裝類型?：12引腳DSBGA

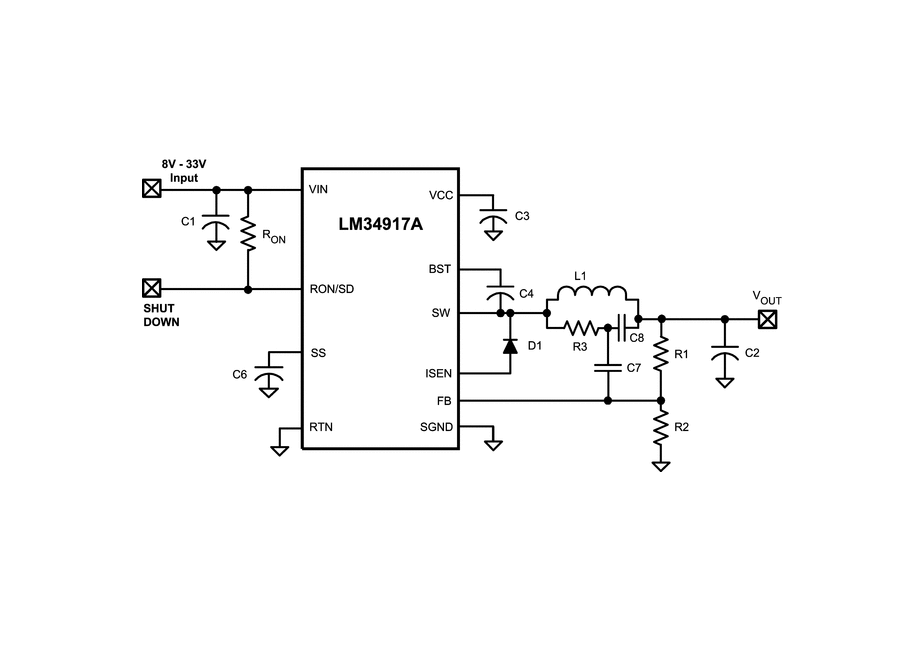

7. 典型應用電路

• 提供了詳細的典型應用電路圖，包括外部組件的計算和選擇指南
• 強調了輸出電壓設置、電感選擇、輸出電容器選擇等關鍵設計步驟

8. 布局與散熱

• 推薦了PCB布局的最佳實踐，以最小化噪聲和提高效率
• 提供了關于如何利用PCB接地平面和寬跡線進行散熱的指導

9. 設計與支持

• 提供了WEBENCH?設計工具支持
• 提供了相關應用筆記和社區資源的鏈接
