工作原理

聚焦離子束掃描電鏡（FIB-SEM）是一種集多種先進技術于一體的微觀分析儀器，其工作原理基于離子束與電子束的協同作用。

1.離子束原理

離子束部分的核心是液態金屬離子源，通常使用鎵離子。在強電場的作用下，鎵離子被拉出并加速，形成高能量密度的離子束流。當這些離子束轟擊樣品表面時，會與樣品原子相互作用，產生二次電子、背散射離子等信號。

其中，二次電子信號可用于成像，背散射離子信號則可用于成分和晶體結構分析。

2.電子束原理

電子束部分則利用電子槍發射電子束，通過電場和磁場的作用將電子束聚焦到樣品表面。電子束與樣品相互作用后，會產生二次電子、背散射電子等信號，這些信號被探測器收集并轉化為圖像信息，從而獲得樣品表面的微觀形貌。這種結合了離子束與電子束的技術，使得FIB-SEM能夠在高分辨率成像的同時，實現微加工和成分分析等多種功能。

組成部分

FIB-SEM的主要組成部分包括離子束系統、電子束系統、樣品室和探測器系統。離子束系統由離子源和離子光學系統組成，離子源提供穩定的離子束流，離子光學系統則包括離子槍、靜電透鏡、掃描線圈等，用于聚焦、掃描和控制離子束的能量和方向。

電子束系統則包括電子槍和電子光學系統，電子槍發射電子束，電子光學系統由電磁透鏡、掃描線圈等組成，用于實現電子束的聚焦和掃描。樣品室用于放置樣品，配備有樣品臺，可實現樣品在多個方向的移動、旋轉和傾斜，以滿足不同的觀察和分析需求。

探測器系統則包括二次電子探測器、背散射電子探測器和離子探測器。二次電子探測器用于收集二次電子，獲得高分辨率的表面形貌圖像；背散射電子探測器用于檢測背散射電子，進行成分分析和晶體結構分析；離子探測器則用于檢測背散射離子，輔助成分和結構分析。

檢測項目

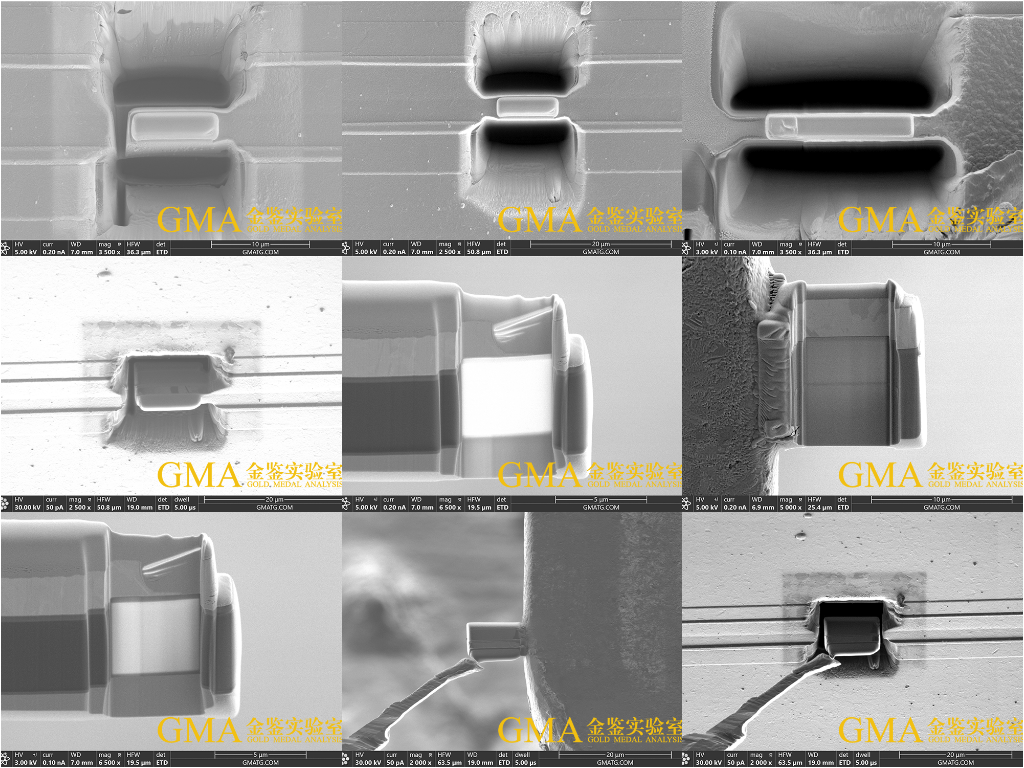

FIB-SEM的檢測項目豐富多樣，主要包括微觀形貌觀察、成分分析、晶體結構分析和微加工。微觀形貌觀察通過二次電子成像，可清晰觀察樣品表面的微觀結構，如納米顆粒的形狀、尺寸分布，材料的表面缺陷等。金鑒實驗室在進行試驗時，嚴格遵循相關標準操作，確保每一個測試環節都精準無誤地符合標準要求。

成分分析則利用背散射電子和背散射離子信號，分析樣品不同區域的化學成分，確定元素的種類和相對含量。晶體結構分析基于電子衍射和離子衍射原理，分析樣品的晶體結構，確定晶格參數、晶體取向等信息。此外，FIB-SEM還可以利用離子束的濺射作用，對樣品進行刻蝕、切割、沉積等微加工操作，制備微納結構。

操作過程

使用FIB-SEM進行檢測和分析的操作過程包括樣品準備、儀器調試、樣品裝載、圖像采集與分析、微加工操作（可選）以及結束工作。樣品準備階段，根據樣品類型和分析目的，對樣品進行切割、研磨、拋光等預處理，確保樣品表面平整且符合儀器要求。

對于一些特殊樣品，還需進行鍍膜等處理，以提高導電性。儀器調試階段，開啟儀器，預熱離子源和電子槍，調整離子束和電子束的參數，如束流強度、加速電壓等，并校準探測器，確保信號采集準確。樣品裝載時，將樣品小心放置在樣品臺上，固定好位置，并調整樣品臺的位置，使樣品處于觀察區域中心。

圖像采集與分析階段，先利用低放大倍數觀察樣品整體形貌，確定感興趣區域，然后逐步提高放大倍數，采集高分辨率圖像。根據檢測項目，選擇合適的探測器采集信號，并利用分析軟件進行圖像和數據處理，獲得所需信息。如果需要進行微加工，則根據設計要求編寫加工程序，控制離子束對樣品進行刻蝕、沉積等操作，并實時監測加工進度和質量。完成檢測和分析后，降低儀器參數，取出樣品，關閉儀器電源和相關設備。

測試難點

盡管FIB-SEM功能強大，但在使用過程中也存在一些測試難點。首先是離子束損傷問題，高能離子束轟擊樣品時，可能會導致樣品表面原子位移、晶格損傷等，影響分析結果的準確性，尤其是對于一些對損傷敏感的材料。

其次是電荷積累問題，對于不導電樣品，在離子束和電子束作用下容易產生電荷積累，導致圖像畸變、分析誤差等問題。此外，復雜樣品分析也是一個難點，對于成分復雜、結構多樣的樣品，準確識別和分析不同相的成分和結構存在一定難度，需要豐富的經驗和多種分析方法結合。

樣品制備要求

為了確保FIB-SEM的檢測和分析結果準確可靠，樣品制備需要滿足一定的要求。尺寸方面，樣品尺寸一般要適合樣品臺的承載范圍，通常長寬不超過10 - 20mm，厚度在幾毫米以內。

表面平整度方面，樣品表面需平整光滑，粗糙度應控制在一定范圍內，以保證成像質量和分析準確性。導電性方面，對于絕緣樣品，需要進行鍍膜處理，如鍍碳、鍍金屬等，以提高樣品的導電性，減少電荷積累。樣品穩定性方面，樣品在真空環境和離子束、電子束轟擊下應保持穩定，不發生分解、揮發等現象。

常見問題及分析

在FIB-SEM的使用過程中，可能會遇到一些常見問題和難點。

1.圖像質量差

可能是由于離子束或電子束參數設置不當、樣品表面污染、探測器故障等原因導致的。解決方法是重新調整儀器參數，清潔樣品表面，檢查和維修探測器。

2.成分分析不準確

可能是由于樣品不均勻、離子束損傷導致成分變化、分析方法選擇不當等原因導致的。解決方法是對樣品進行充分表征，選擇合適的分析方法，考慮離子束損傷的影響并進行校正。微加工精度不足可能是由于離子束穩定性差、加工程序不合理、樣品表面不平整等原因導致的。解決方法是優化離子束系統，改進加工程序，提高樣品表面質量。

分析方法

FIB-SEM的分析方法主要包括圖像分析法、成分分析法和衍射分析法。

圖像分析法通過觀察和測量圖像中的特征尺寸、形狀、分布等信息，對樣品的微觀結構進行分析。

成分分析法利用背散射電子和背散射離子信號強度與元素種類和含量的關系，進行定量或半定量的成分分析。

衍射分析法則基于電子衍射和離子衍射圖案，分析樣品的晶體結構和取向。

總結

聚焦離子束掃描電鏡（FIB-SEM）作為一種重要的微觀分析儀器，在材料科學、生命科學等領域發揮著不可替代的作用。它不僅可以提供高分辨率的微觀形貌圖像，還能進行成分分析、晶體結構分析和微加工等多種操作。

然而，在使用過程中也需要克服一些測試難點，嚴格按照樣品制備要求進行操作，并合理運用分析方法和軟件，才能充分發揮其強大的功能，為科學研究和技術開發提供有力支持。
