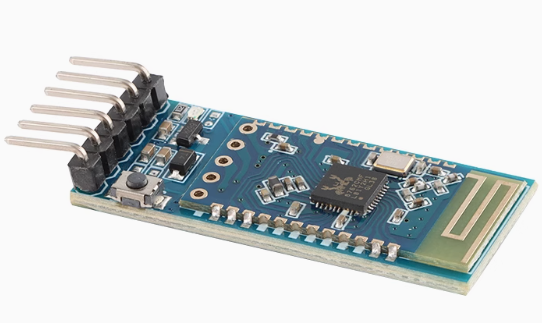

一、模塊簡介

JDY-24M 超級藍牙功能支持主從透傳，iBeacon，BLE 探針，iBeacon 探測，MESH 組網，MESH 組網數量最大支持 65280 設備組網，采用多跳無線防碰撞技術，組網通信速度支持 50ms發 12 字節數據，單模塊支持路由節點與終端節點，路由節點支持?jǐn)?shù)據中繼（不支持低功耗），終端節點支持低功耗（按鍵喚醒發完數據后自動睡眠），JDY-24M 組網一般只需要配置好組網 NETID、MADDR 短地址后，模塊將會自動組網，組網模塊與 APP 通信時相當于透傳，這樣極大的方便用戶開發 APP 與老產品的 APP 兼容。

二、模塊特性和應用

1. 產品特性
   1：支持與手機（IOS、ANDROID）APP 數據透傳（工作電流 1mA 左右）
   2：支持模塊與模塊主從高速透傳
   3：支持 iBeacon 功能（超低功耗）
   4：支持 iBeacon 探針功能
   5：支持 BLE 藍牙探針功能
   6：支持多連從機模式，多連從機可與多個手機連接，同時透傳
   7：支持藍牙 MESH（組網串口數據通信，輸出 IO 控制，輸入按鍵控制）組網
   8：MESH 組網發送數據支持應答與無應答通信
   9：組網遙控器
   10：多連主從機混連(主機同時連接從機，從機同時被連接手機，同時工作）
2. 應用范圍
   1：藍牙組網 LED 燈（一對多、多對一、手機或遙控器控制、多對多控制）
   2：藍牙組網串口通信應用（一對多、多對一、手機或遙控器控制、多對多控制）
   3：組網面板開關、86 開關（超低功耗）
   4：組網智能家居應用（開關、繼電器、窗簾）控制
   5：組網傳感器應用
   6：WIFI 組網網關應用
   7：Zigbee 組網應用
   8：手機組網控制應用
   9：鑰匙標簽

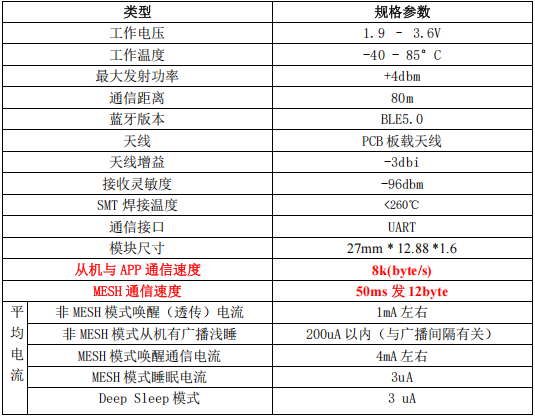

三、參數規格

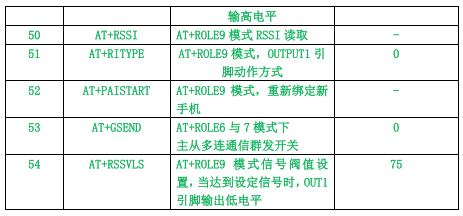

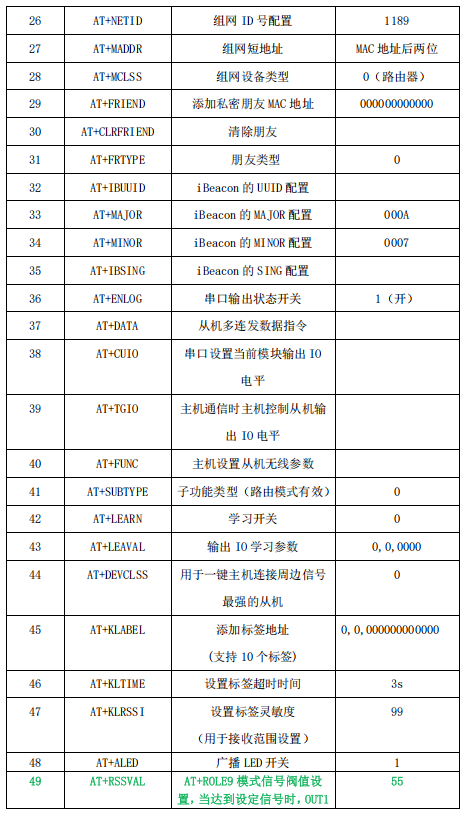

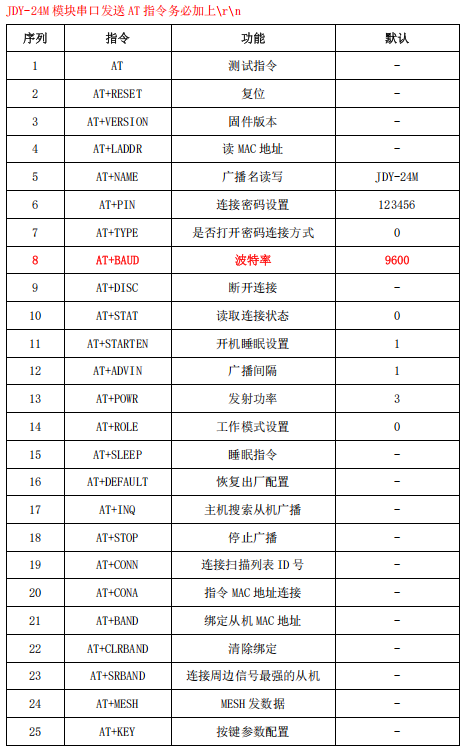

四、AT指令集

五、主從透傳傳輸

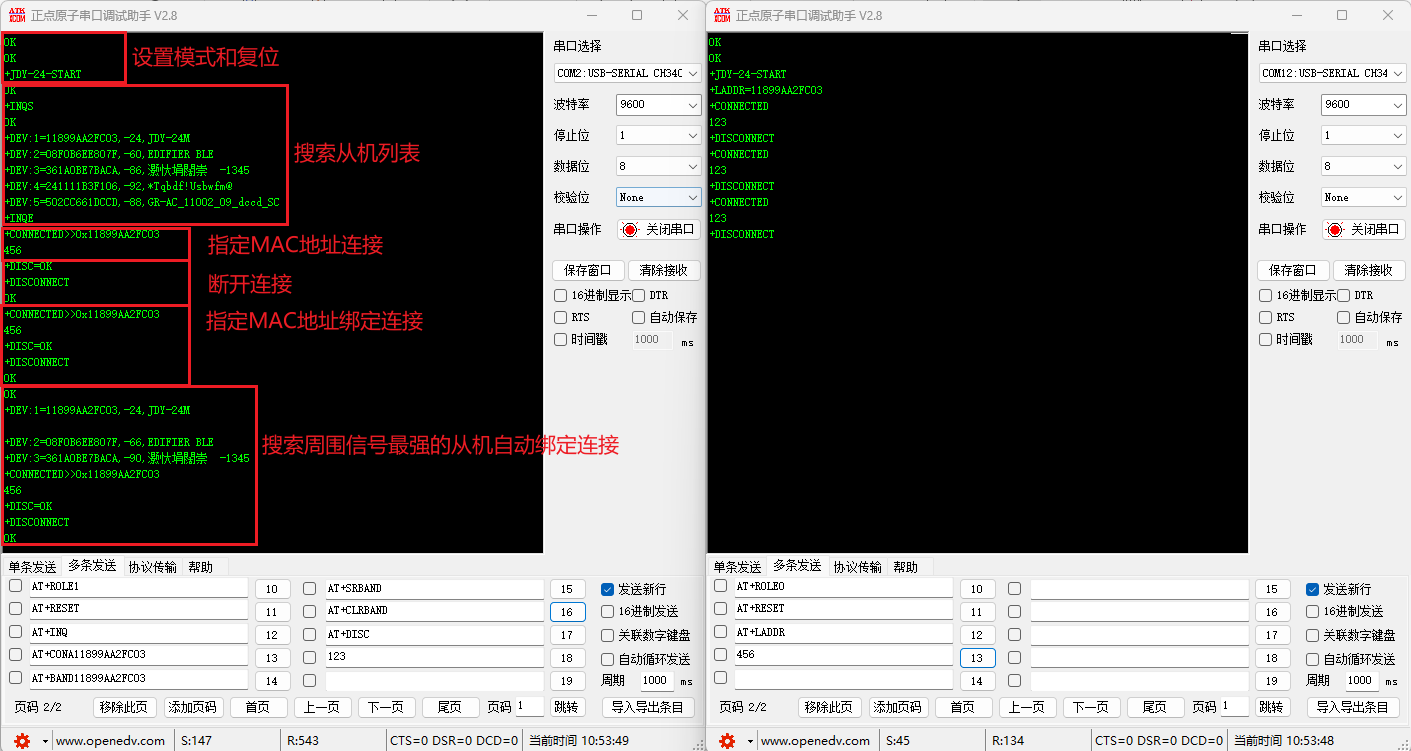

配置透傳主要指令

AT+CONA< Param >、AT+BAND< Param >、AT+SRBAND，這三個指令連接都可以與從機連接，三選一即可，連接完后就可以數據透傳傳輸。綁定連接則是斷電保存，即下次開機會自動與已綁定的從機連接。只有取消綁定則不會自動連接，注意：要先斷開連接再取消綁定，兩者要在2s內完成，否則又會自動連接上，取消不了綁定。

六、MESH組網數據傳輸

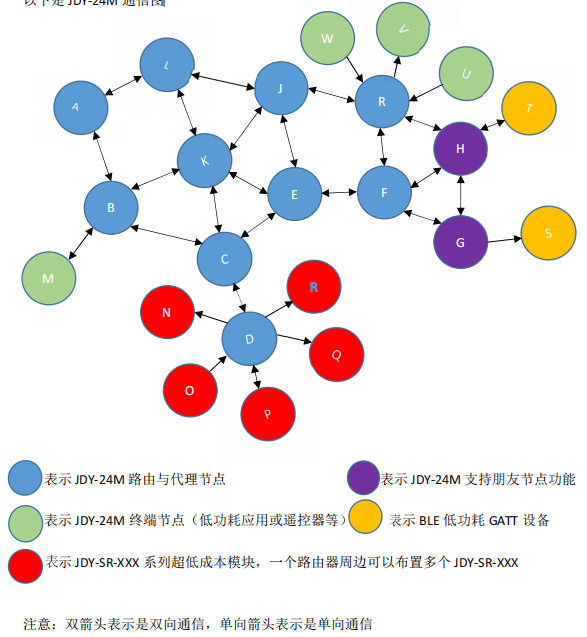

JDY-24M 組網可配置成路由與端終角色，其中路由角色除中繼外，還支持代理與朋友節點等功能，終端角色無中繼功能，主要應用于低功耗設備，網絡內任意節點可與網絡內所有節點之間通信（除終端睡眠節點）。以下是 JDY-24M 通信圖以及通訊格式和串口向MESH設備配置參數指令表。

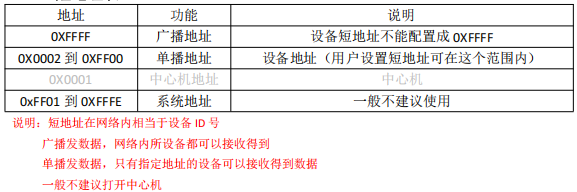

MESH 短地址表（MADDR），即設備地址

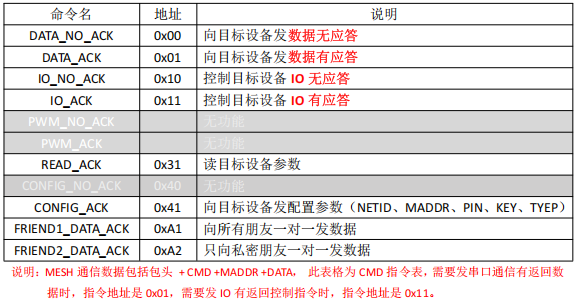

CMD 命令表

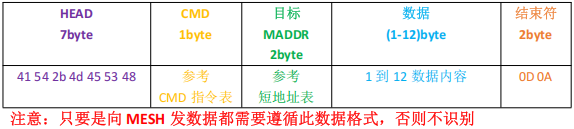

串口向 MESH 發數據通信格式

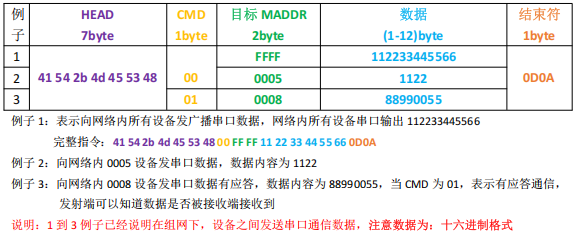

串口向目標設備發送 MESH 串口數據

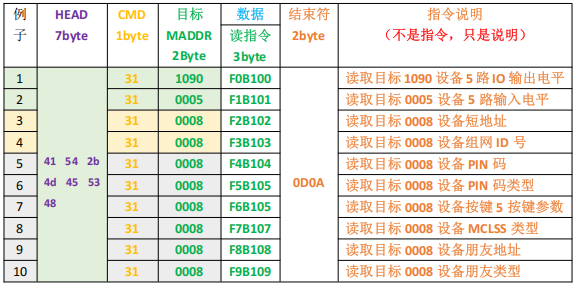

串口向 MESH 網絡內設備讀取指令表

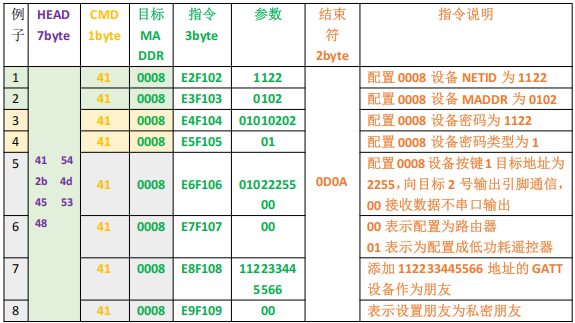

串口向 MESH 網絡內設備配置參數指令表

配置MASH組網主要指令

注意：同一網絡內組網 ID 號必須相同，否則不能組網。MESH短地址在網絡內的功能為每一臺設備的唯一 ID 號，同一網絡內不能出現相同的短地址。組網后向MESH發數據需遵循MESH數據格式，否則無法識別

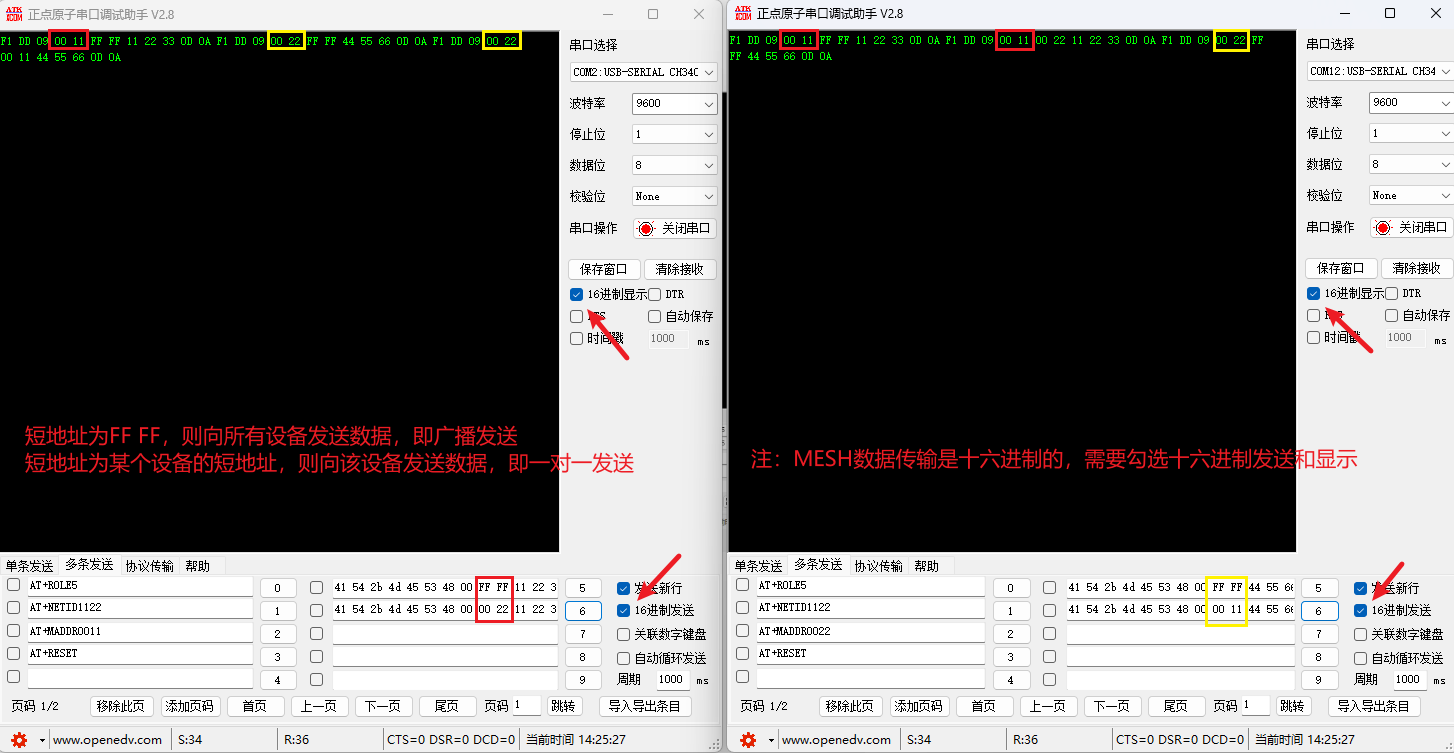

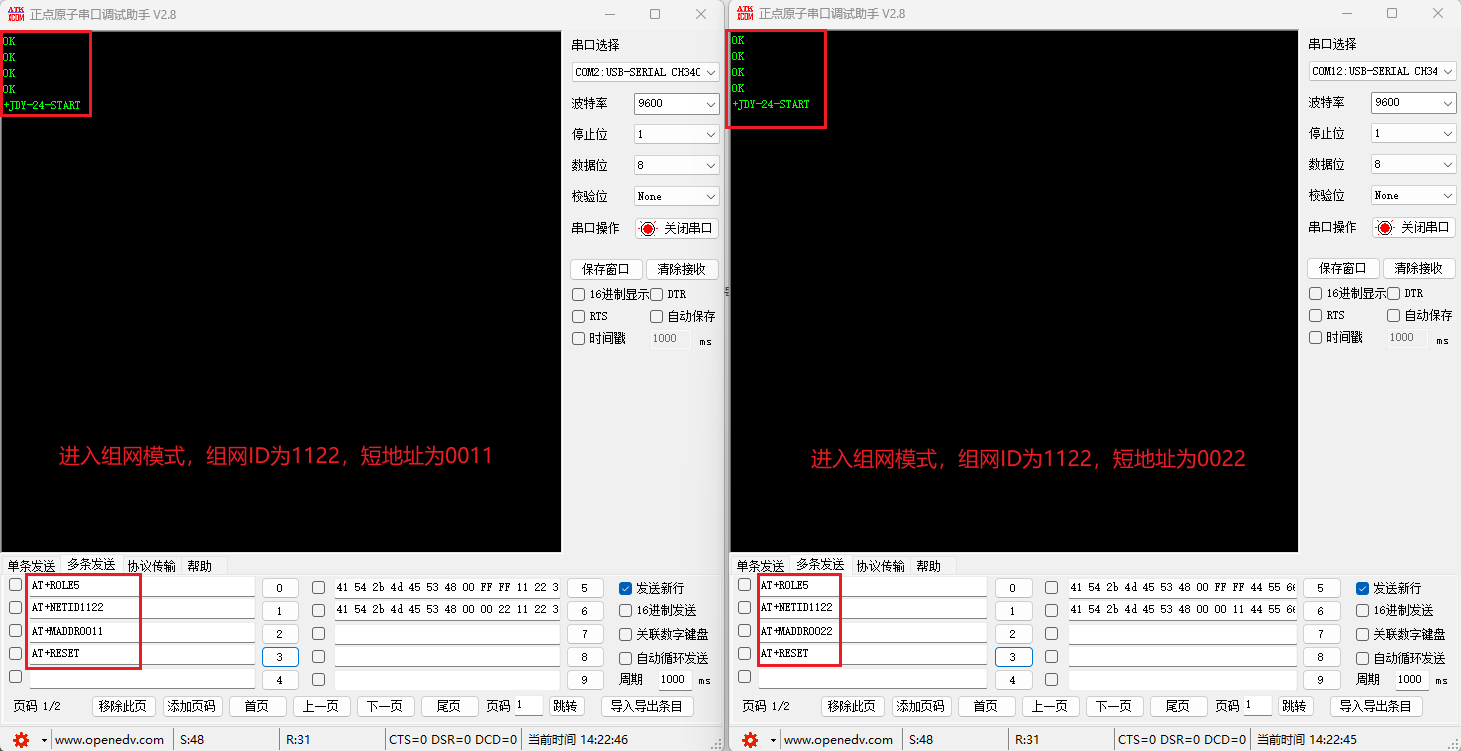

示例展示


接收數據格式說明：F1 DD 09 00 11 00 22 11 22 33 0D 0A
F1 DD：表示數據頭
09：表示后面數據長度
00 11：表示發送設備的短地址
00 22：表示接收設備的短地址，其中FF FF表示該數據以廣播方式發出
11 22 33：表示數據內容
0D 0A表示結束符
以上展示為節點與節點間的通訊，也可以發送相關指令配置路由節點與終端節點間的通訊，朋友間節點的通訊（即一對一通訊），配置步驟與展示類同。注意：設置為低功耗終端節點，要不停的發送數據，一旦停下來，則會進入深度睡眠，此時無法收發數據。需要按一下板載的按鍵喚醒深度睡眠，才可以繼續發送。

七、手機APP BLE連接數據傳輸

配置BLE主要指令

設備設置完模式后，打開APP連接BLE。通過UUID選擇用于透傳傳輸還是MASH組網傳輸。
UUID 列表如下：
服務 UUID：FFE0 （服務 UUID）
特征 UUID：FFE1 （用于透傳）
特征 UUID：FFE2 （用于透傳）
特征 UUID：FFE3 （MESH 數據收發，MESH 指令收發、APP 控制 IO、參數配置）
選擇UUID：FFE1，UUID：FFE2 則是透傳傳輸，如果選擇 UUID：FFE3則是MASH組網傳輸。
APP使用方法
透傳傳輸演示，選擇FFE1或FFE2即可傳輸
MESH組網傳輸，需要遵循MESH組網通信格式發送，否則發送無效。其中串口MESH 通信數據格式參考上述的第六點，而APPMESH 通信數據格式則為以下所示：
數據格式 HEAD(2byte) + CMD(1byte) + MADDR(2byte) + data(1-16byte)
例子 1：APP 向所有設備廣播數據：313233343
指令 1：F10100FFFF313233343

例子 2：APP 向 0008 設備串口發送數據：1122334455
指令 2：F1010000081122334455

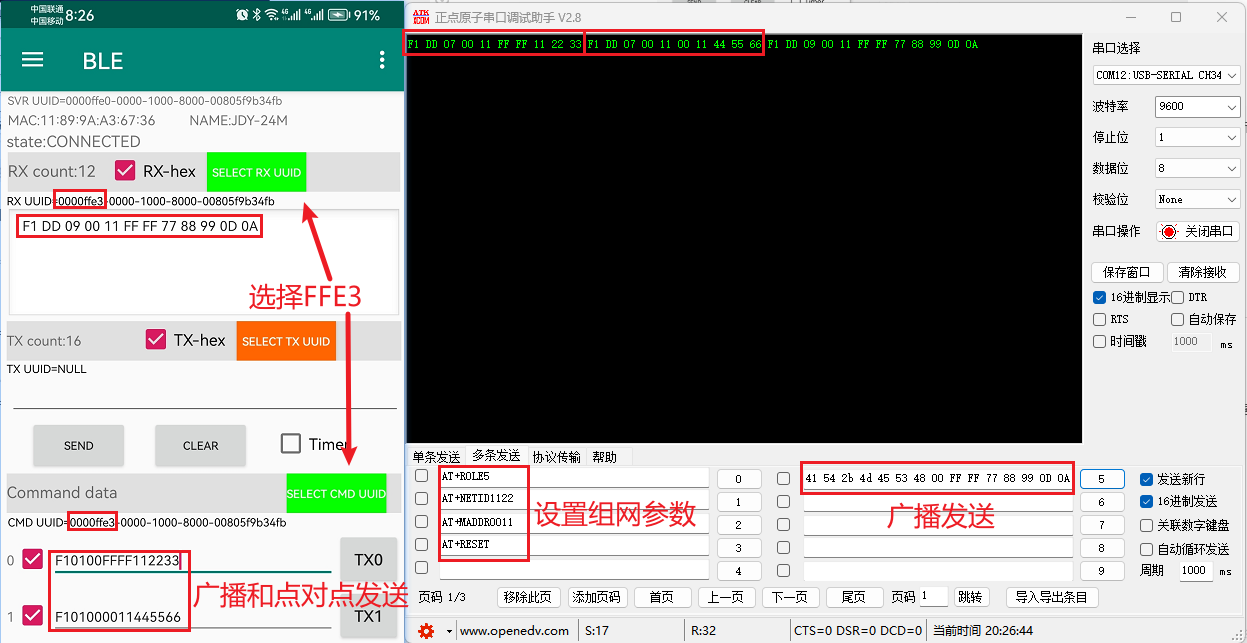

MESH組網傳輸演示
收發數據都要選擇十六進制，其中串口給APP發送數據只能是廣播發送，不能定點發送。然后接收格式在第六點已有說明。值得注意的是串口給APP發送數據的時候需要按著板載上的按鍵再發送，否則發送無效。

總結

以上操作對JDY-24M有了基本的了解，接下來就只是對硬件設備程序方面的書寫了。
