隨著工業自動化、汽車電子、通信設備及智能硬件快速發展,電源芯片正面臨更嚴苛的挑戰。現代智能化設備不僅要求電源方案支持高壓輸入,也更考驗芯片的低功耗、抗干擾、高精度等性能要求。
中微愛芯推出的高壓線性穩壓器AiP75SHXX系列,靜態電流1.2uA,輸出電流150mA,輸出電壓精度±2%,輸出固定配置2.5~12V。帶使能引腳的AiP75SHXXE關斷電流<0.5uA。具有低壓差、低功耗和高PSRR的特點,同時集成了過流保護、過溫保護,提高了電路的可靠性能夠適應輸入電壓波動較大的環境。
主要特點
輸入電壓范圍:4.5V~60V
輸出電壓選項:
固定電壓:2.5V、2.8V、3.0V、3.3V、3.5V、3.6V、4.0V、4.2V、5.0V、8.0V、9.0V、12.0V
輸出電壓精度:±2%
低壓差:800mV@負載100mA
靜態電流:1.2uA
關斷電流:<0.5uA
過流保護和過溫保護
工作溫度:-40℃~85℃
高輸出電流:150mA
封裝形式:
固定不帶使能版本:SOT89-3、SOT23、SOT23-3
固定帶使能版本:SOT23-5

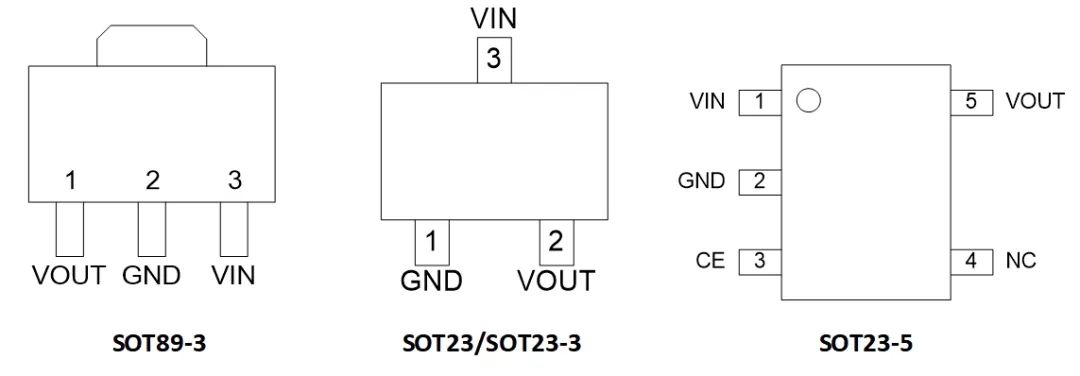

引腳排列圖
典型應用圖

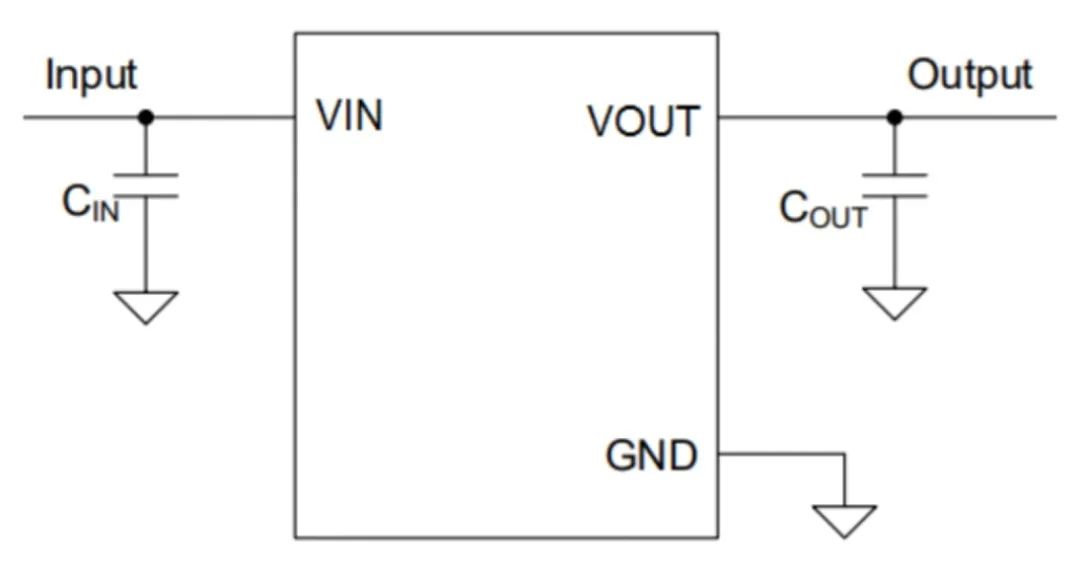

無使能引腳控制應用圖

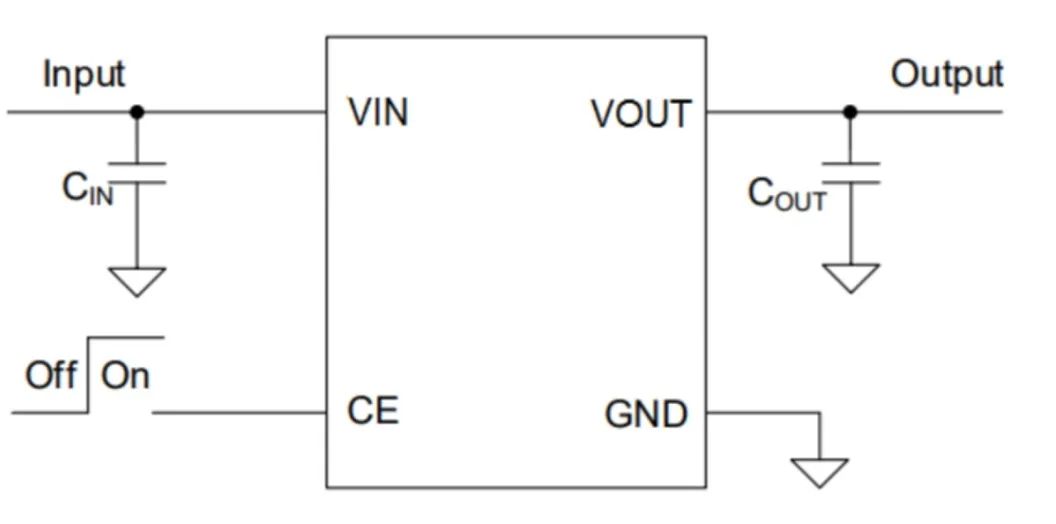

帶使能引腳控制應用圖
CMOS型高壓LDO選型表
AiP75系列最大輸出電流范圍100~220mA
AiP73系列最大輸出電流范圍250~900mA
產品名稱后綴為”E”是帶使能的版本
產品名稱的“*”代表在研中
結語
如需了解更多產品資訊,請聯系我司授權代理商或銷售工程師。
關于中微愛芯
無錫中微愛芯電子有限公司成立于2004年,是一家以集成電路設計、測試、方案開發、銷售和服務為主的高新技術企業,是工信部認定的集成電路設計企業,是國家鼓勵的重點集成電路設計企業。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、信號鏈、馬達&柵驅動、功率器件、電源、音響、遙控器、通信、配套等多個系列幾千款產品,覆蓋消費電子、網通產品、工業設備、新能源、汽車電子等多個領域。
-
