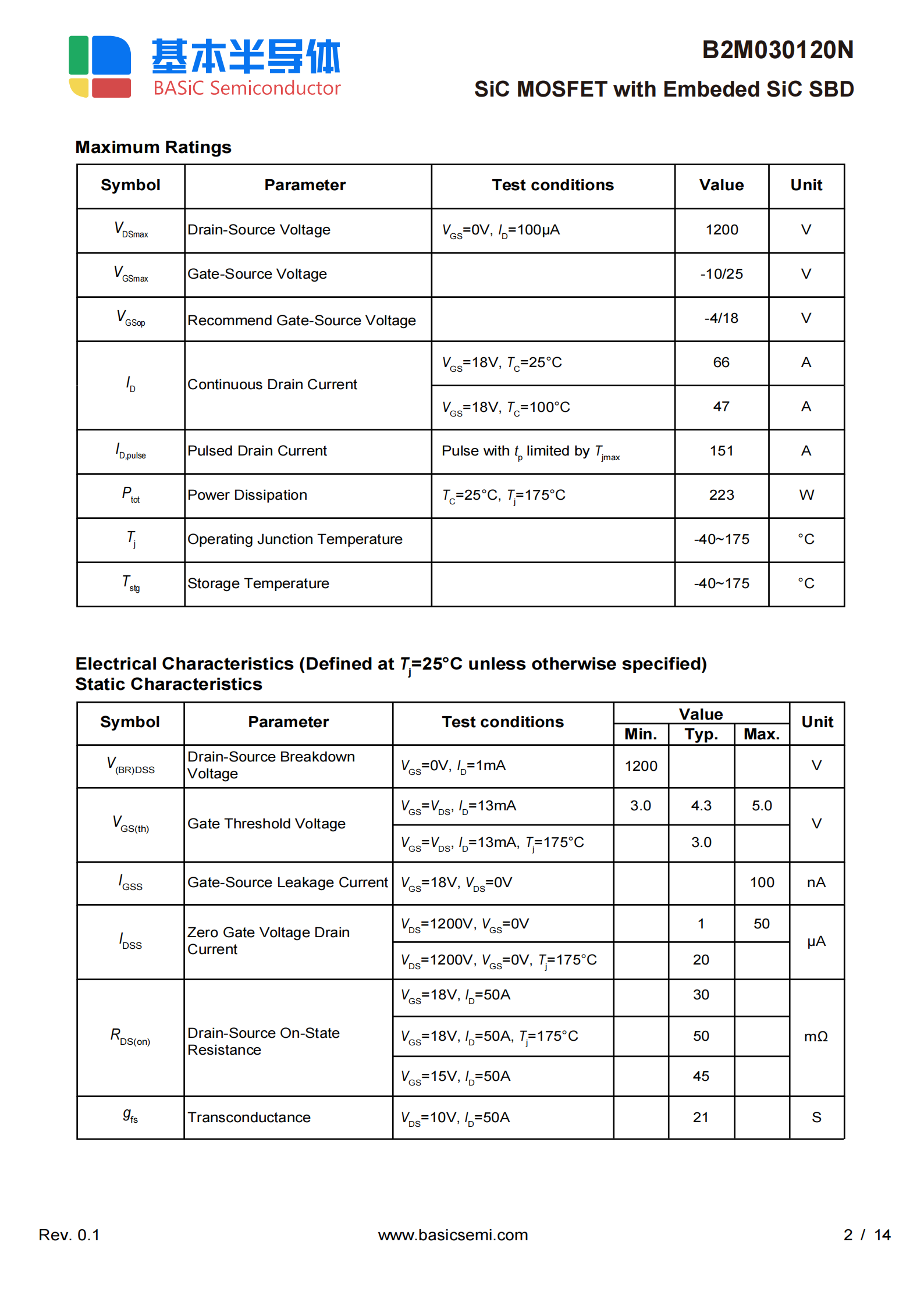

SOT227封裝碳化硅功率半導體B2M030120N SiC MOSFET的技術特性及其在射頻電源系統的核心需求，其在半導體射頻電源系統中的核心優勢如下：

1. 高頻高效開關性能

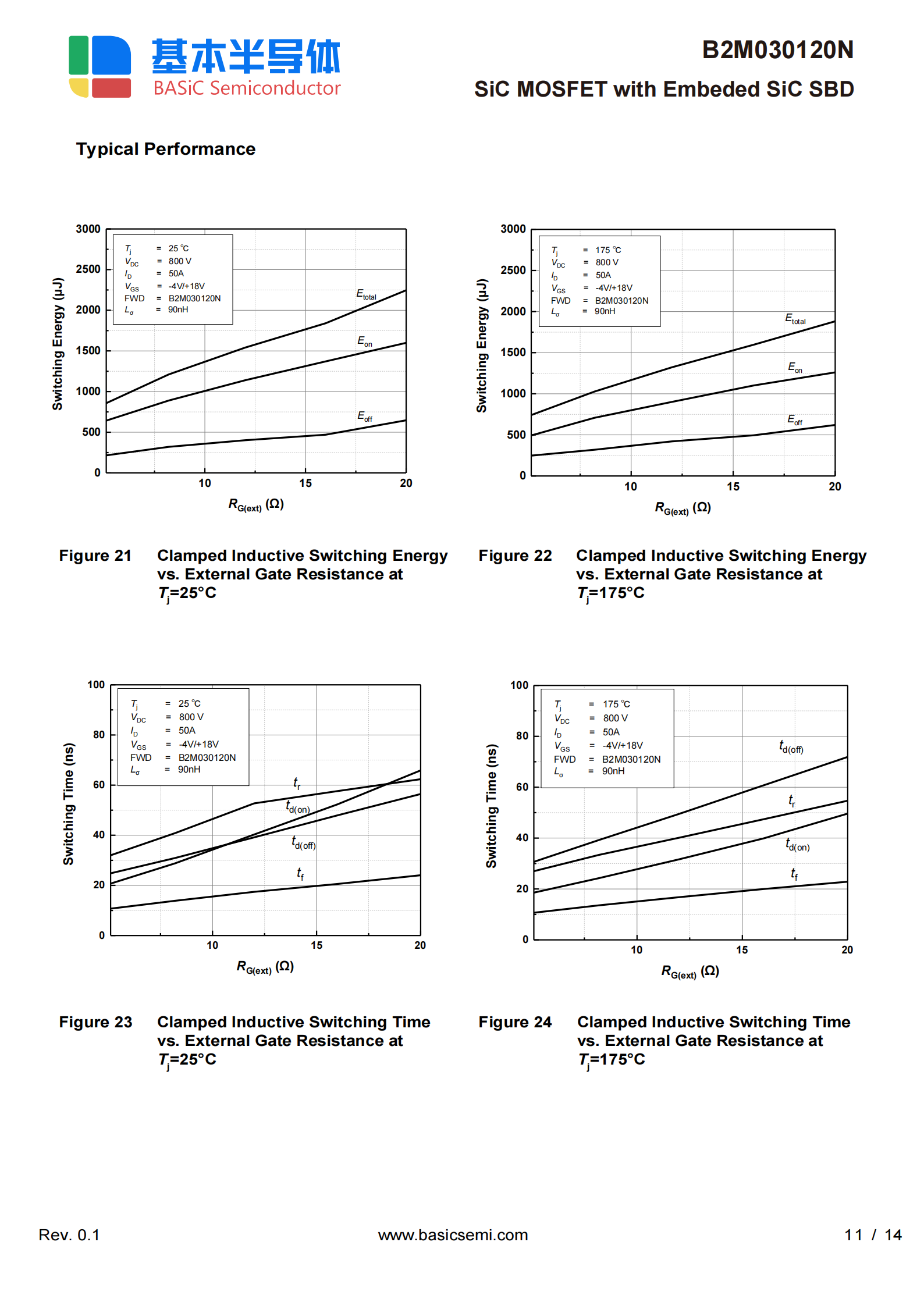

超低開關損耗

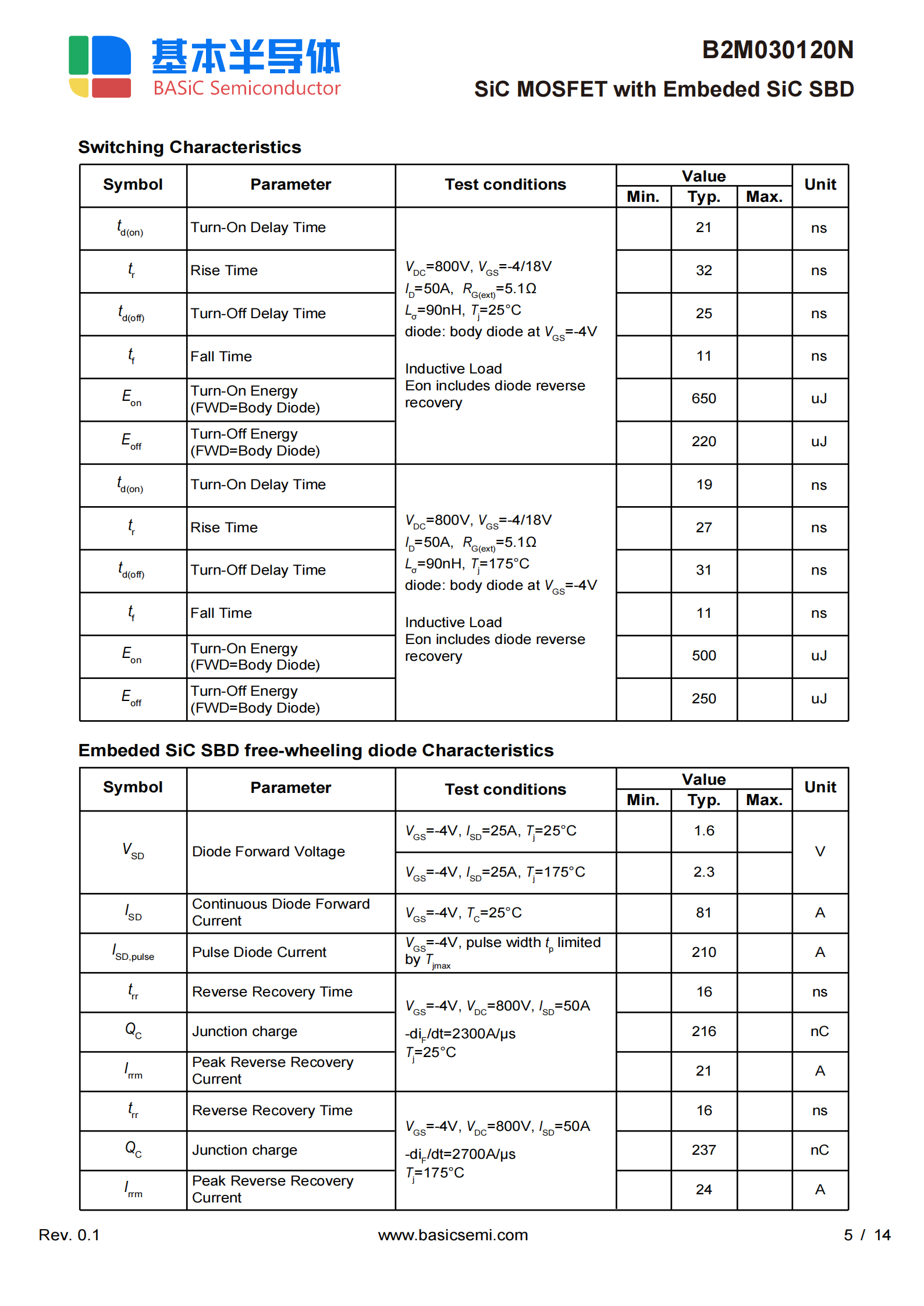

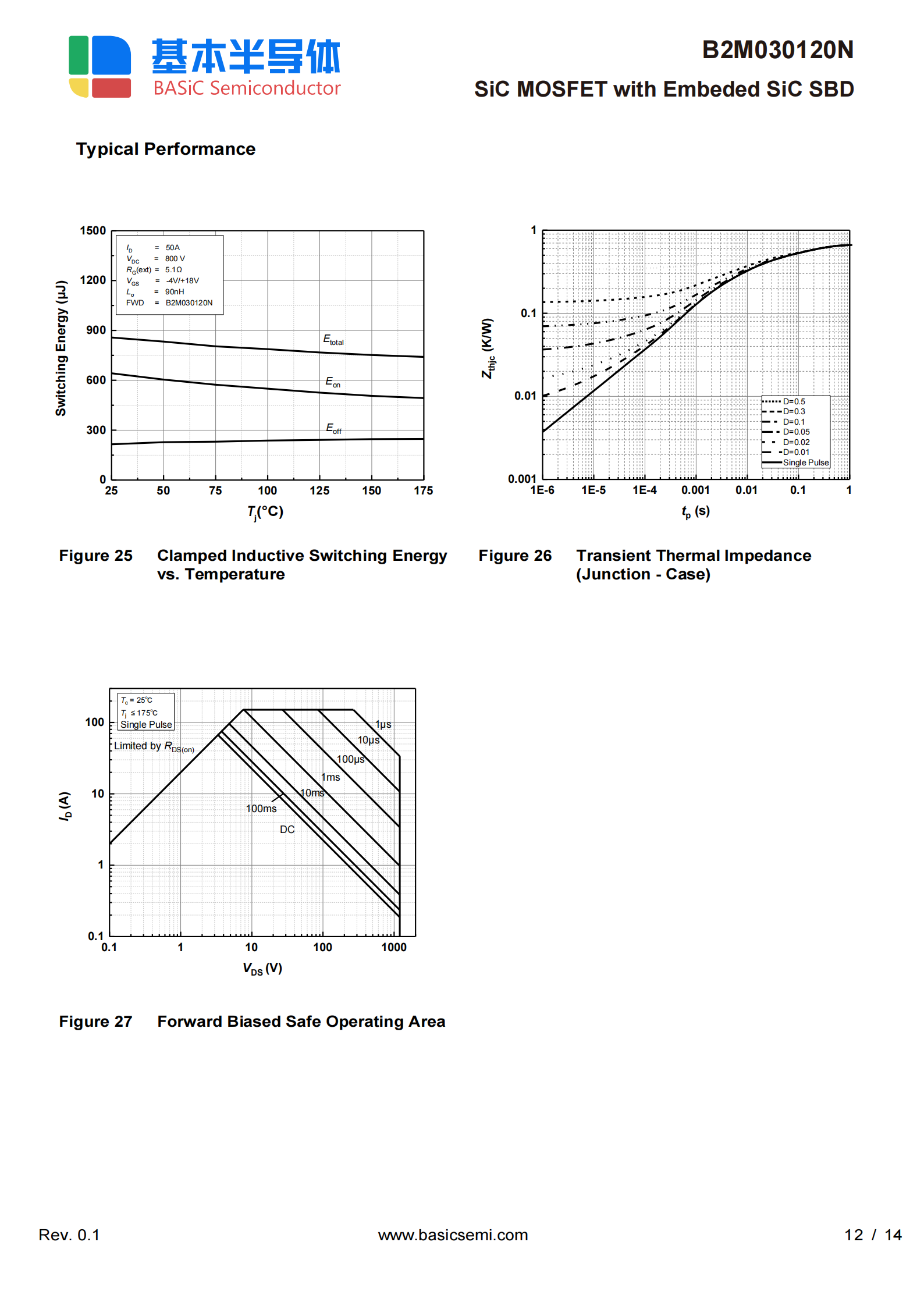

高溫下開關損耗極低(175℃時：Eon=500μJ, Eoff=250μJ，見Page 5)

開關速度快(Turn-On Delay 19ns, Rise Time 27ns，Page 5)，顯著降低高頻開關損耗

→ 提升射頻電源效率(>95%)，降低散熱需求

低柵極電荷驅動

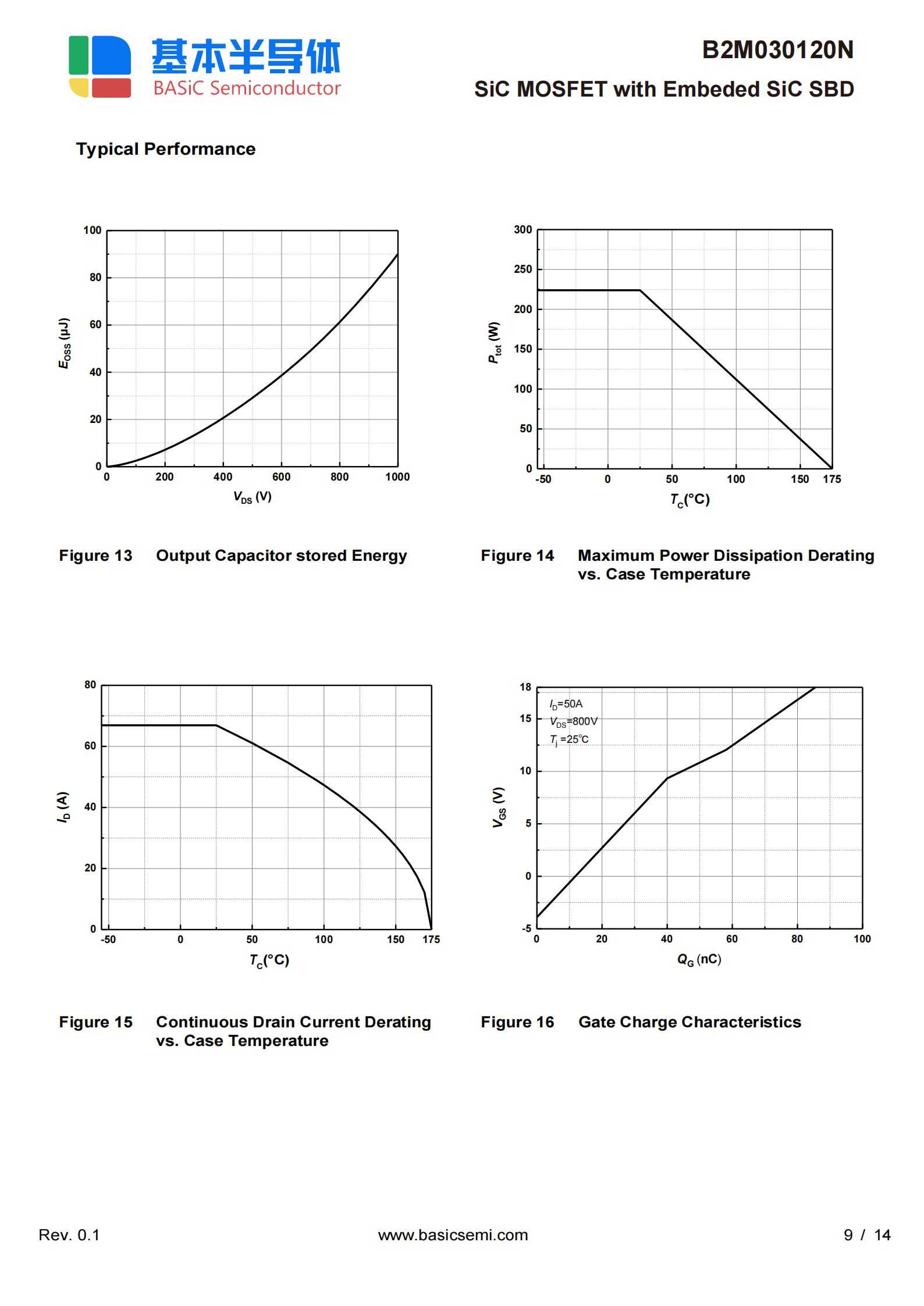

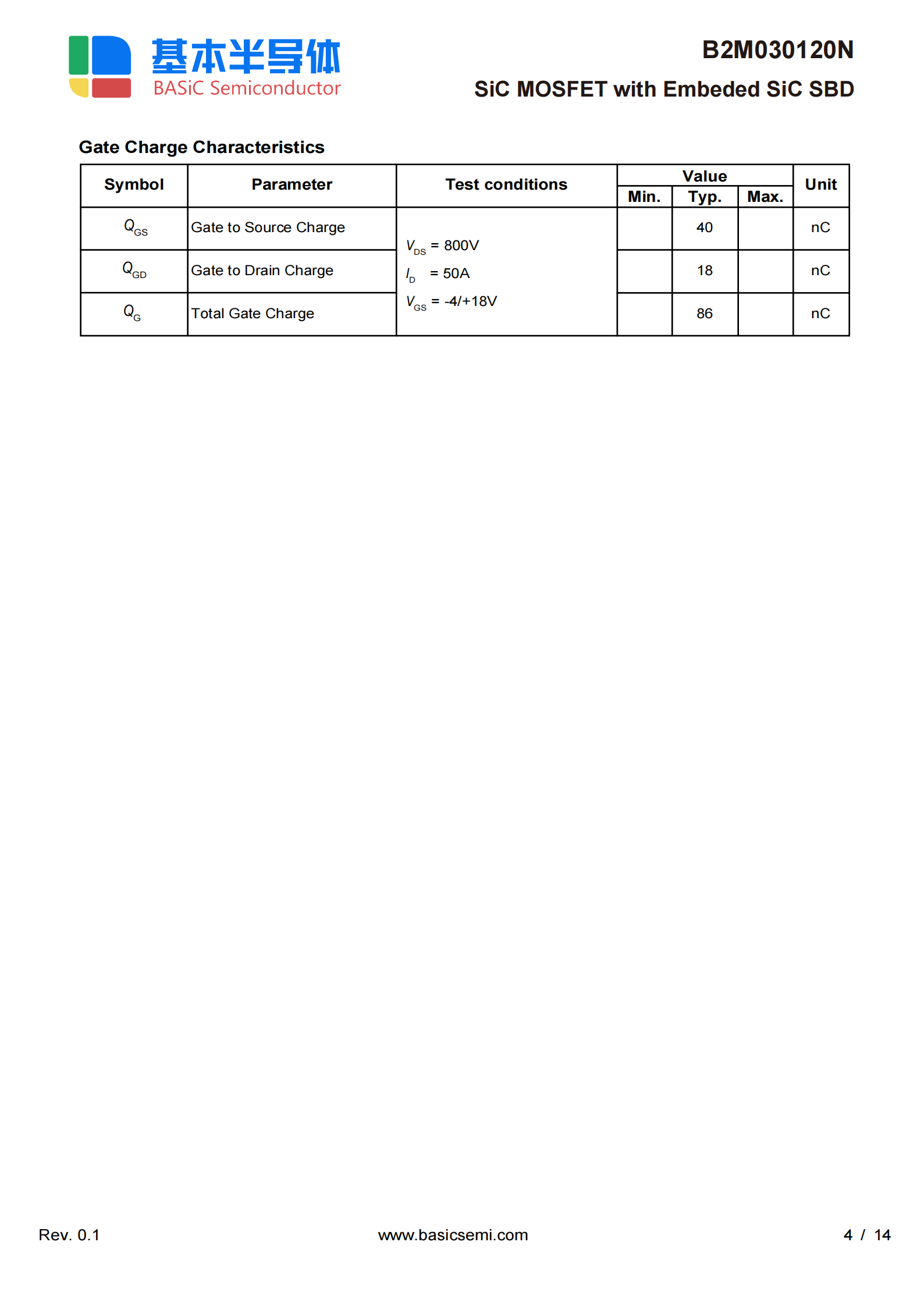

總柵電荷Q_G僅86nC(Page 4)，驅動功率需求低

→ 簡化驅動電路設計，降低系統成本

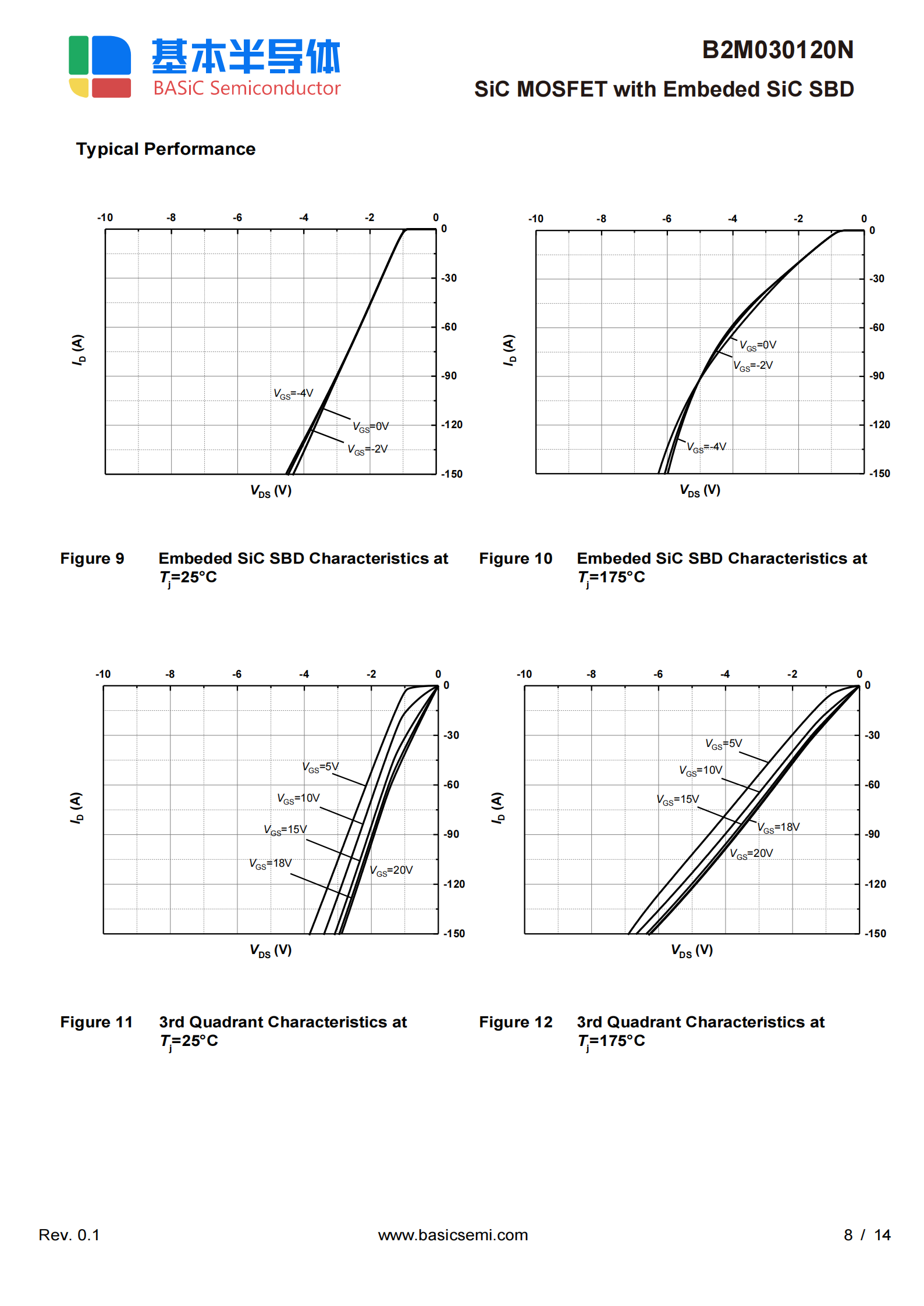

2. 集成SiC SBD續流二極管的優勢

零反向恢復問題

嵌入式SiC肖特基二極管反向恢復時間僅16ns(Page 5)，無Qrr拖尾效應

→ 消除續流過程中的電壓尖峰和EMI噪聲

高溫穩定性

175℃時反向恢復電流Irm僅24A(Page 5)，遠優于硅基FRD

→ 確保射頻電源在高溫工況下的可靠性

3. 熱管理與功率密度優化

優異的熱特性

結殼熱阻Rth(j-c)低至0.67K/W(Page 3)

AlN陶瓷基板提升散熱效率(Page 1)

→ 降低熱設計難度，允許更高功率密度

正溫度系數特性

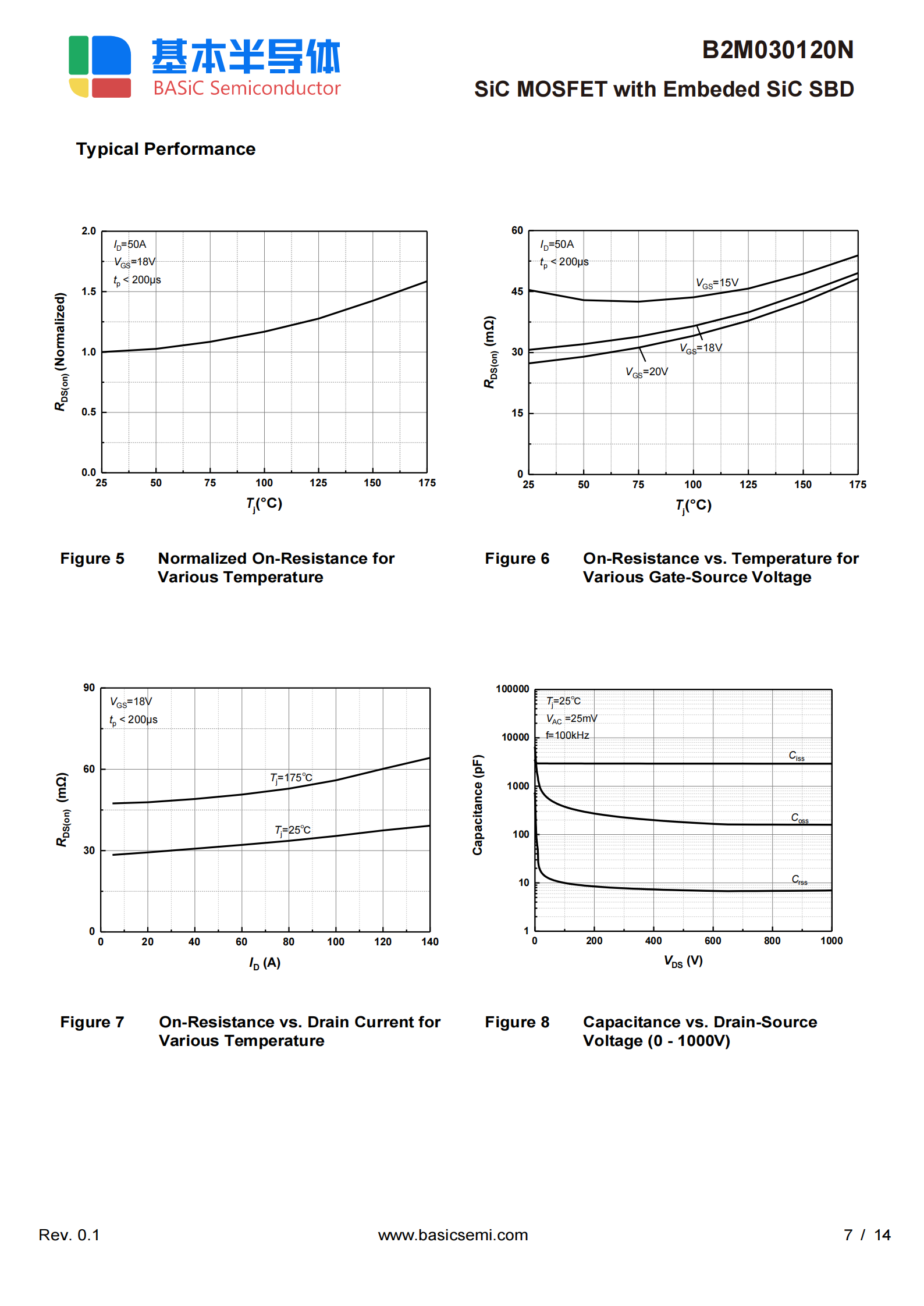

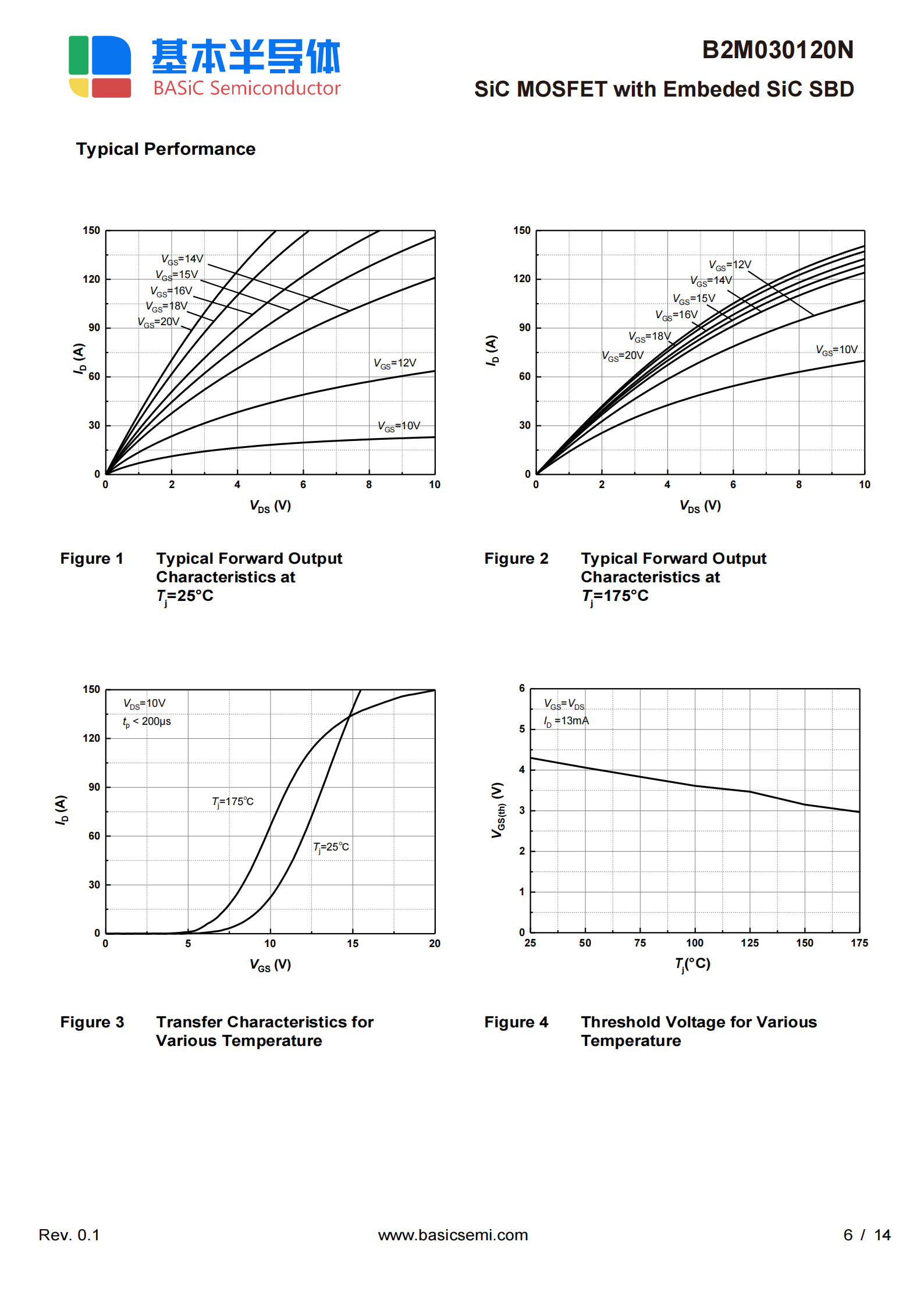

RDS(on)隨溫度上升而增加(Page 7, Fig 5)

→ 支持多器件并聯均流，擴展射頻電源功率范圍

4. 系統級可靠性增強

雪崩耐量設計

標稱雪崩魯棒性(Page 1)

→ 抵抗射頻負載突變導致的電壓沖擊

強健的絕緣設計

端子間爬電距離10.4mm(Page 3)，隔離電壓2500Vrms

→ 滿足工業電源安全標準(如IEC 60601)

5. 應用場景適配性

匹配射頻電源關鍵需求

低輸出電容(Coss=160pF@800V, Page 3)降低容性損耗

快速響應能力(Page 5)支持PWM精確控制

→ 優化射頻振蕩精度和功率調節響應

封裝與安裝便利性

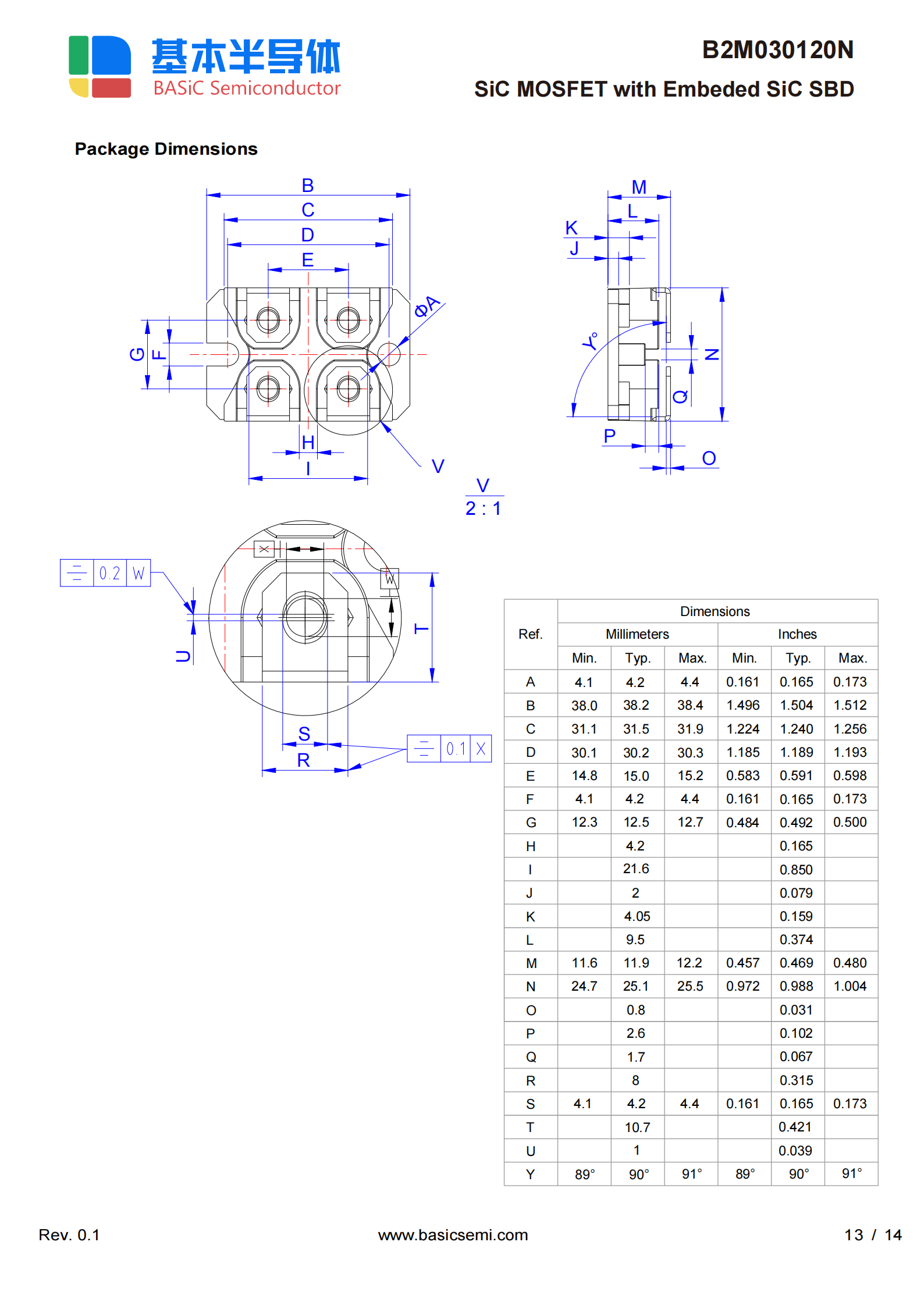

SOT-227封裝(Page 1)支持標準螺釘安裝

扭矩規格明確(Mt=1.5N·m, Page 3)

→ 簡化產線裝配，提升制造良率

傾佳電子代理的附加價值

本地化技術支持：快速響應設計問題，提供參考方案

供應鏈保障：降低元器件短缺風險，縮短交期

成本優化：通過批量采購降低BOM成本

結論

B2M030120N通過SiC技術實現的高頻低損、高溫穩定、高功率密度特性，完美契合半導體射頻電源對效率、可靠性和緊湊化的嚴苛需求。結合傾佳電子的本地化服務，可顯著提升系統競爭力，尤其適用于：

? 高頻感應加熱電源

? 等離子體射頻發生器

? 半導體工藝電源(如PECVD、蝕刻)

? 高精度醫療射頻設備
