Analog Devices Inc. LTC4249雙電子斷路器 (ECB) 可為一對負載提供獨立的過流保護。每個通道均具有精密使能輸入、電流監控器輸出和就緒狀態輸出。單個電阻器配置ECB閾值。如果任一通道檢測到過流情況，則相應的斷路器從負載斷開輸入。

數據手冊：*附件：Analog Devices Inc. LTC4249雙電子斷路器 (ECB)數據手冊.pdf

發生斷路器事件后，Analog Devices Inc. LTC4249的開漏RDY狀態輸出下拉低電平，而ECB則閉鎖。切換使能輸入會讓ECB在1秒的冷卻周期后重新開始。冷卻定時器、過熱傳感器、短路檢測器和浪涌控制器可防止斷路器在安全工作區之外運行。

精密使能輸入、就緒輸出和模擬電流監控器輸出支持電壓排序和閉環偏置電流控制應用。可以根據需要并聯ECB通道。還可實現負載隔離和反向電流檢測應用。

特性

• 高壓雙通道單刀單擲，支持均流
• 5%精確模擬電流監控器輸出
• 可調斷路器閾值：1.2A
• 濾波 (50μs) 一次側OC閾值
• 快速 (2μs) 二次OC閾值
• 75mΩ集成開關
• 自動浪涌控制
• 短路保護
• 精密使能輸入
• 開漏就緒狀態輸出
• 16引腳3mm × 3mm LQFN和12引腳（跳躍引線）3mm × 4mm LQFN

應用

• 5G mMIMO PA陣列保護
• 工業安全
• 條件監測
• 繼電器替代品
• 負載開關

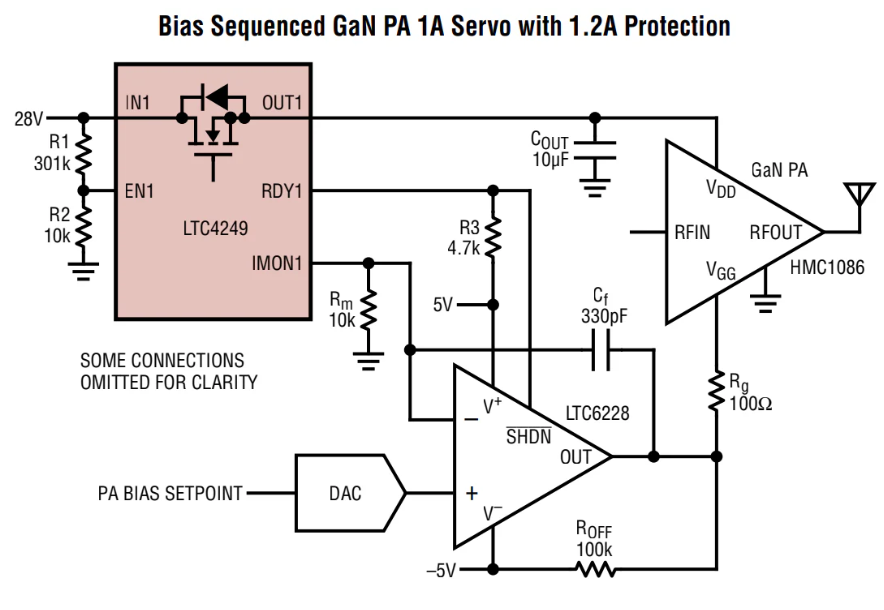

典型應用
