本案例是三菱PLC通過CCLinkIE轉ModbusTCP網關連接脈沖計數器的配置案例，具體配置如下。

配置過程：

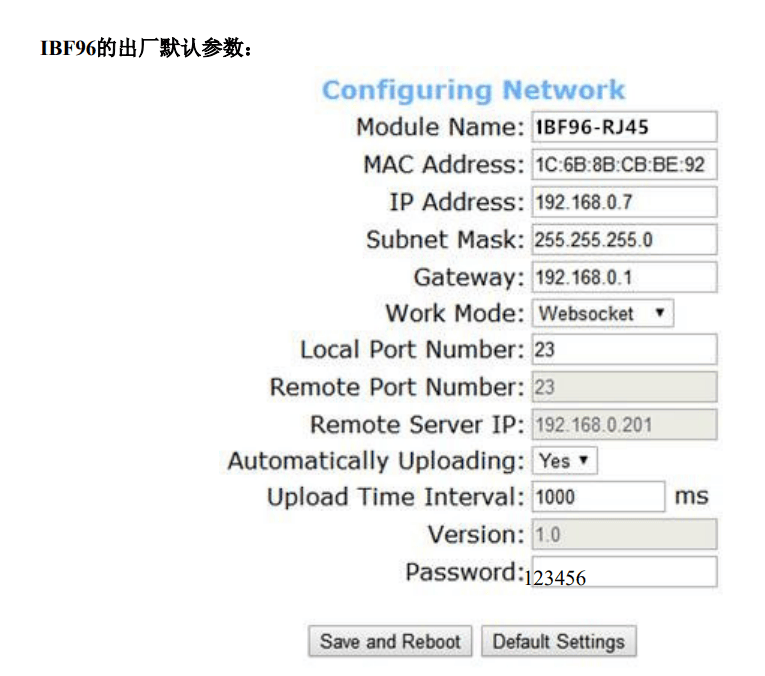

首先設置從站通訊參數

主要設置IP地址，工作模式以及端口號（Modbus默認502）

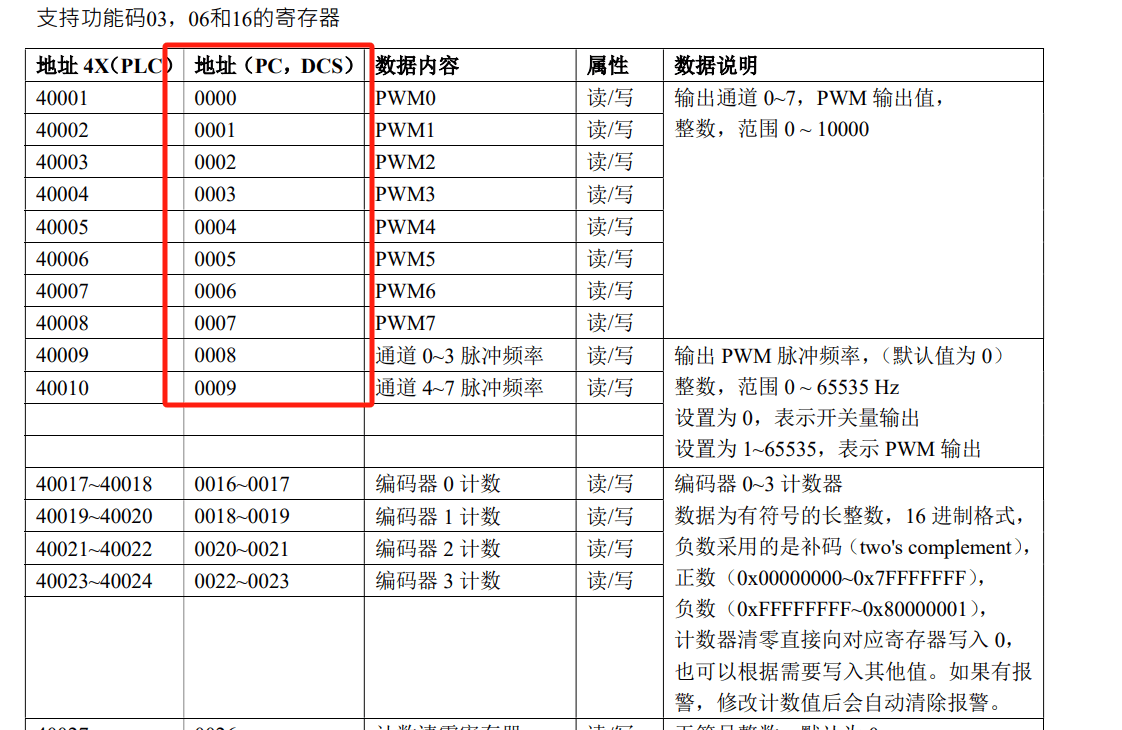

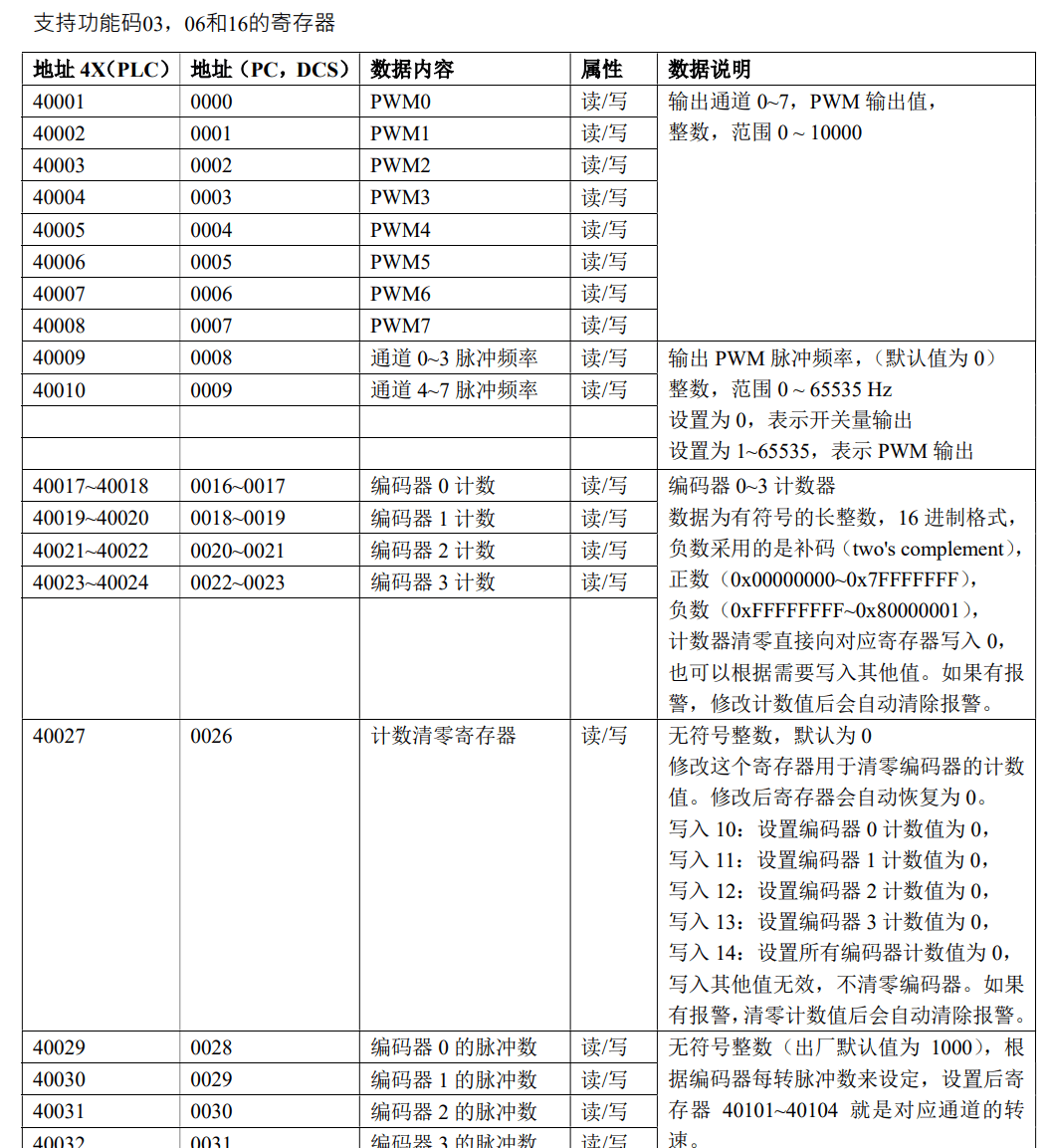

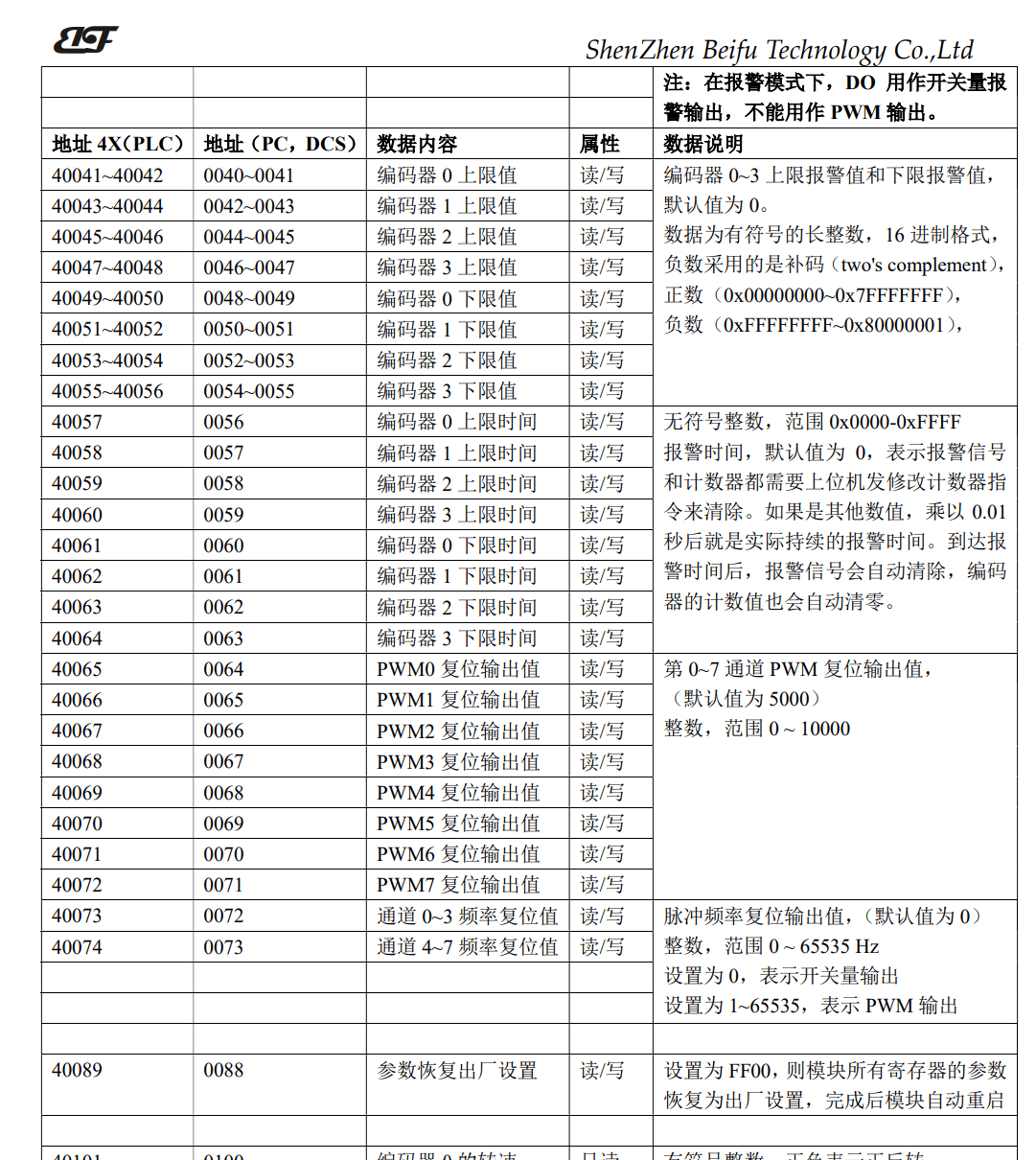

找到通訊點表，找到需要讀寫的參數地址

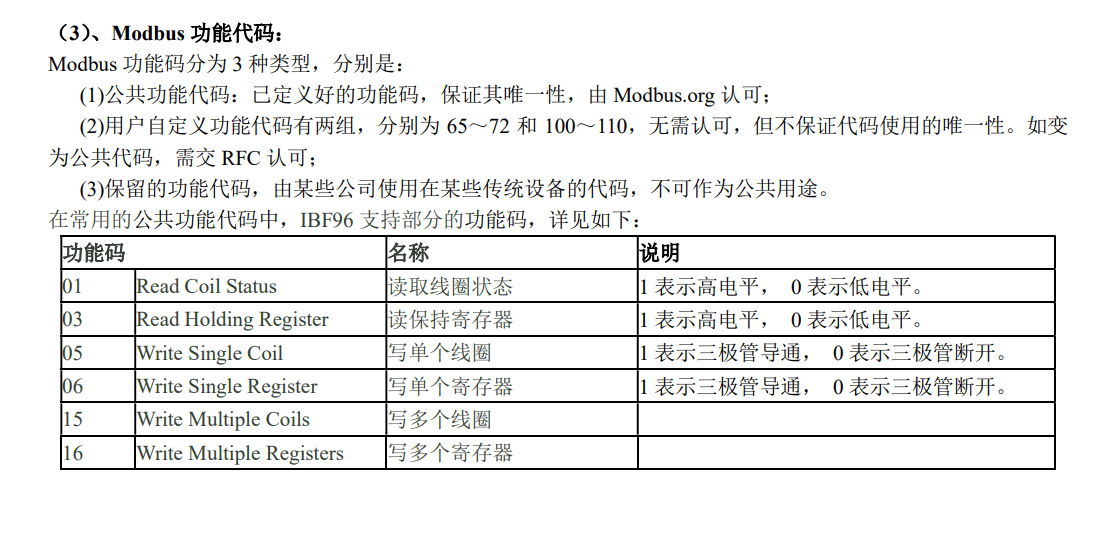

從手冊得知，網關支持01，03，05，06，15，16功能碼

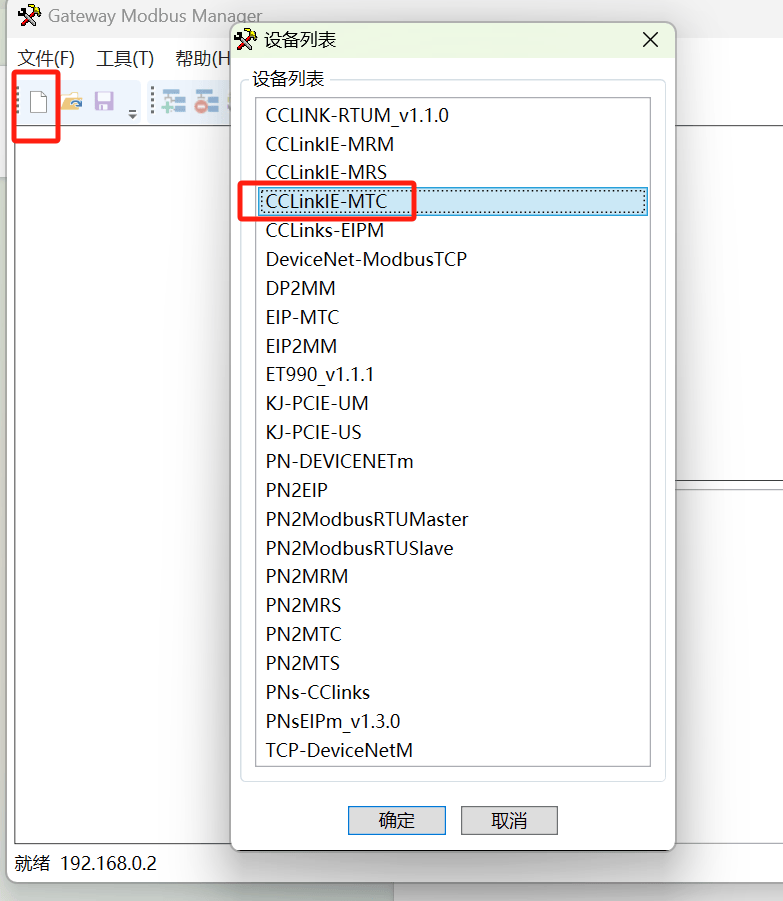

確認功能碼和地址后打開網關配置軟件“Gateway Configuration Studio”，新建項目選擇CCLinkIE-MTC

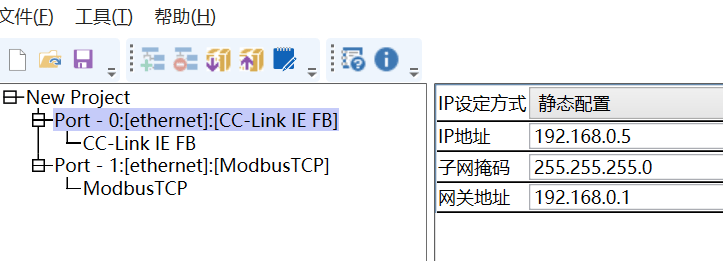

先設置CCLinkIE一側的參數，設置IP地址

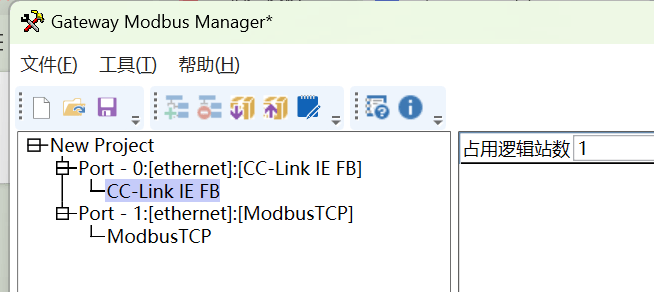

設置網關的占用邏輯數

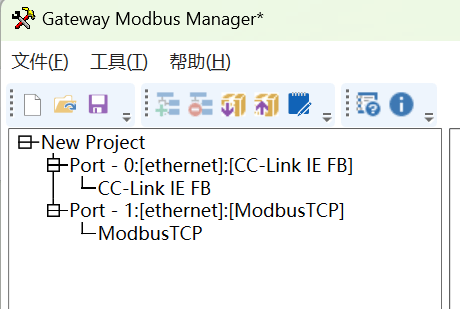

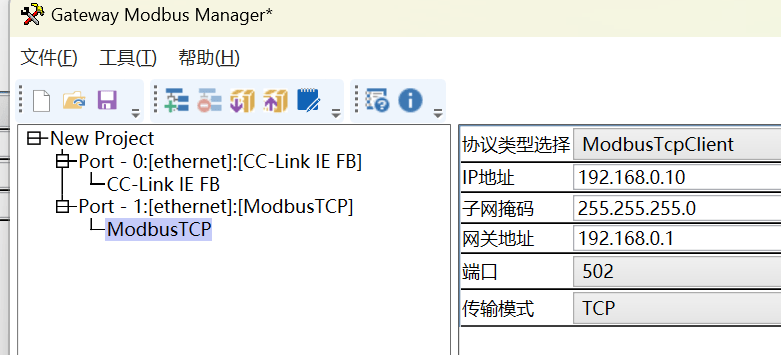

設置ModbusTCP參數。首先設置網關本身在ModbusTCP中的IP地址。

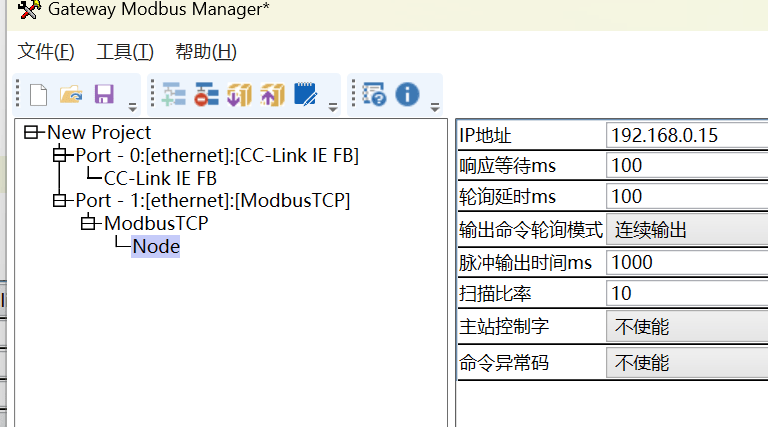

添加Node從站，填寫計數器模塊的IP地址

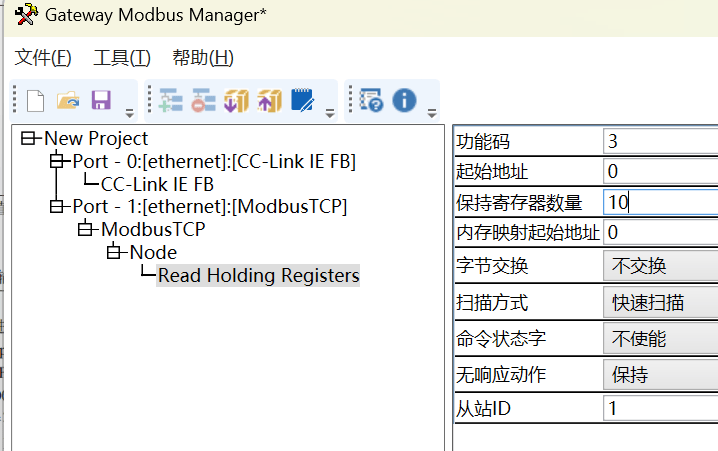

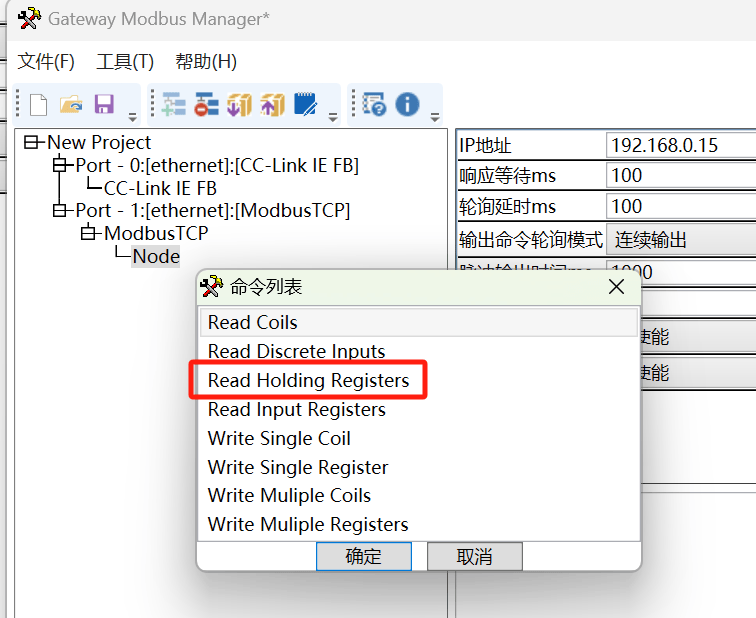

添加對應的功能碼，從手冊上可知支持03功能碼讀保持寄存器

填寫所需要讀取參數的寄存器地址。注意，網關寄存器地址從0開始，與地址（PC,DCS）中的地址對應。

比如像讀取地址0-9的10個參數，按如下填寫

確認無誤后將配置下載進網關。

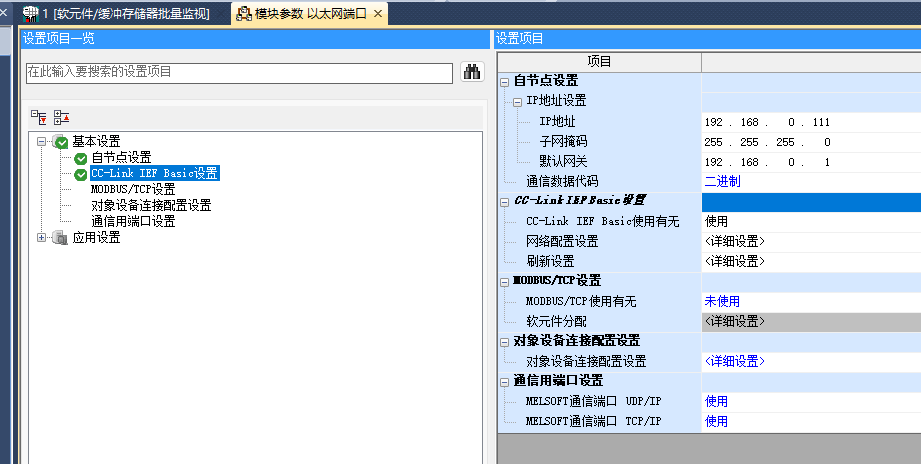

打開三菱PLC組態軟件GXWORK3設置CClinkIE一側的參數配置，首先設置PLC的IP地址

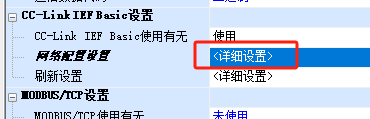

雙擊詳細設置進入CClinkIE配置

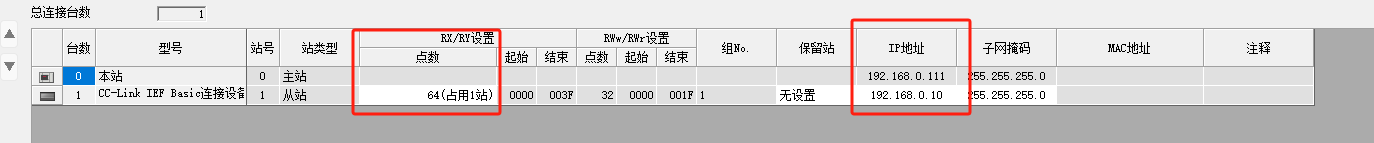

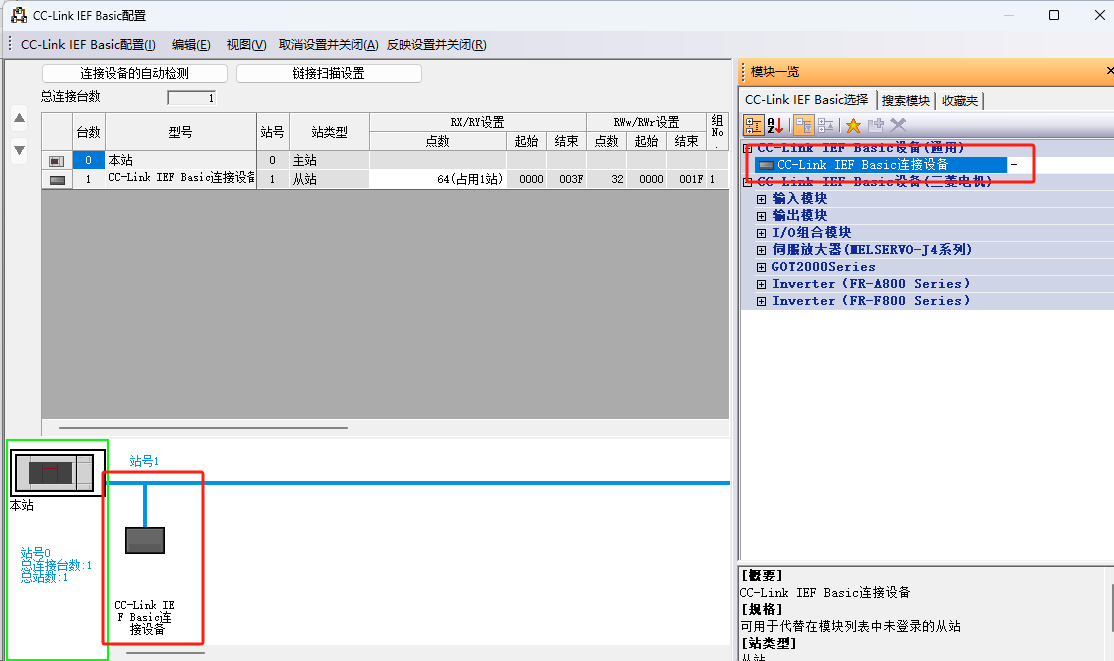

添加通用從站IP地址以及占用點數

設置好分配的軟元件，下載組態到PLC即可。
