TPS562209 和 TPS563209 是簡單易用的 2A 和 3A 同步降壓型 采用 6 引腳 SOT-23 封裝的轉換器。

這些器件經過優化，以最少的外部元件數量運行，并且 經過優化，可實現低待機電流。

這些開關模式電源 （SMPS） 器件采用 D-CAP2? 模式控制，提供 快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出 電容器，如特種聚合物和超低 ESR 陶瓷電容器，無需外部 補償組件。
*附件：tps562209.pdf

TPS562209 和 TPS563209 始終在連續導通模式下運行，這降低了 輕負載時的輸出紋波電壓與不連續導通模式的比較。TPS56x209 是 采用 6 引腳 1.6 × 2.9（mm） SOT （DDC） 封裝，額定結溫范圍為 –40°C 至 150°C 溫度。

特性

• 具有集成 122mΩ 和 72mΩ FET 的 TPS562209 - 2A 轉換器
• 具有集成 68mΩ 和 39mΩ FET 的 TPS563209 - 3A 轉換器
• D-CAP2? 模式控制，可實現快速瞬態響應
• 輸入電壓范圍：4.5 V 至 17 V
• 輸出電壓范圍：0.76 V 至 7 V
• 650 kHz 開關頻率
• 低關斷電流 小于 10μA
• 1% 反饋電壓精度 （25°C）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式欠壓保護
• 非鎖存 OVP、UVLO 和 TSD 保護
• 固定軟啟動 ： 1.0ms

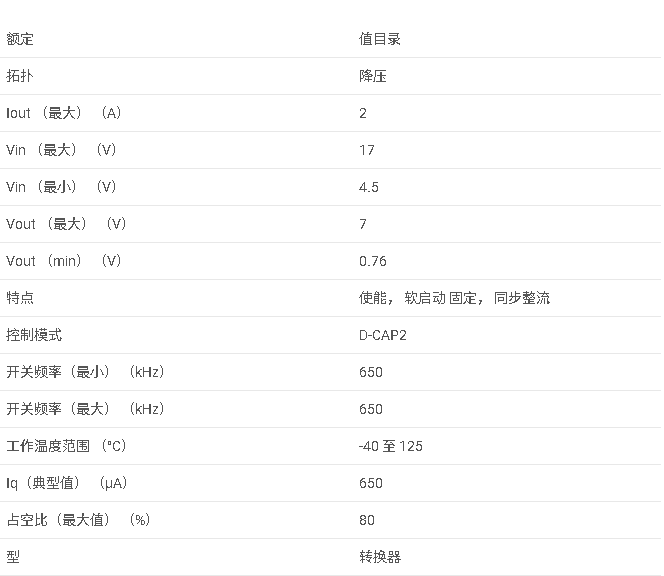

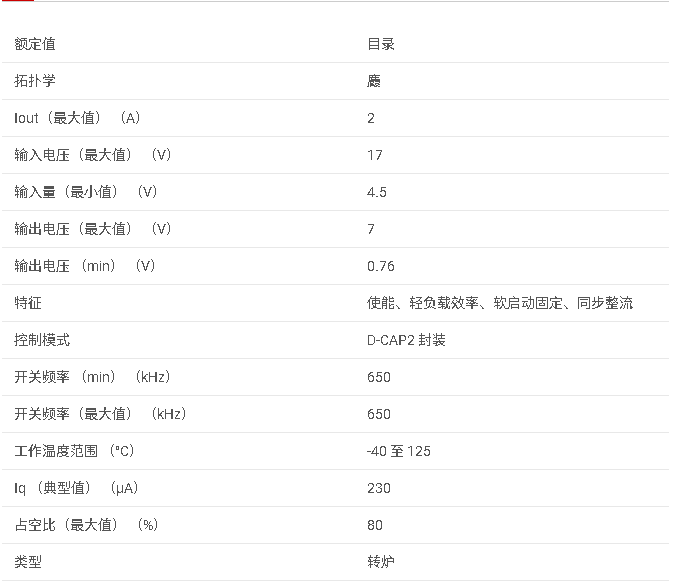

參數

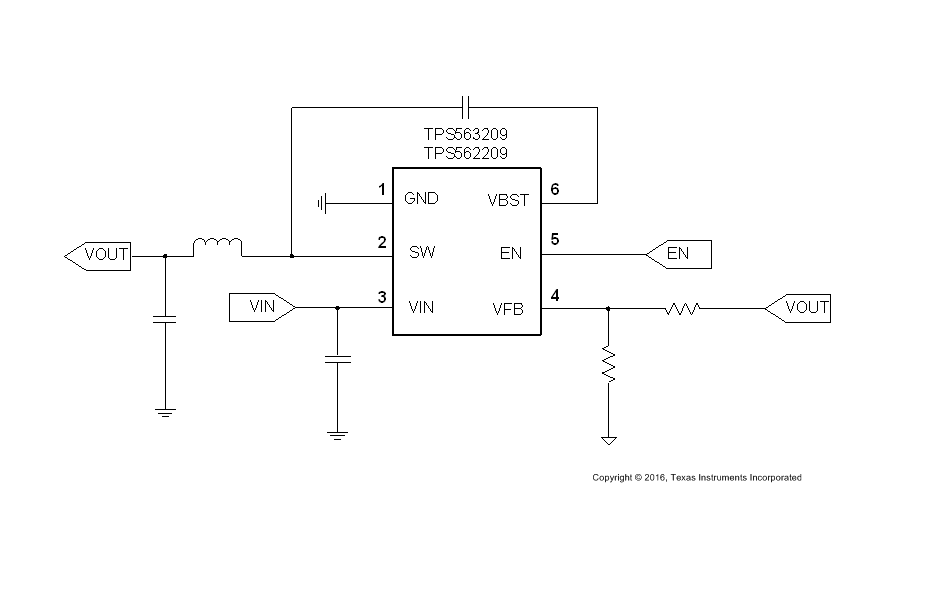

方框圖

1. 產品概述

TPS562209是一款高效率、易于使用的同步降壓（Buck）轉換器，適用于需要低待機電流和快速瞬態響應的應用，如數字電視電源、高清藍光播放器、網絡家庭終端和數字機頂盒等。該轉換器集成了122mΩ和72mΩ的FET，提供2A的輸出電流，并工作在4.5V至17V的寬輸入電壓范圍內。

2. 主要特性

• ?集成FET?：內置122mΩ（高側）和72mΩ（低側）FET，減少外部組件數量。
• ?寬輸入電壓范圍?：4.5V至17V。
• ?輸出電壓范圍?：0.76V至7V，可通過外部電阻分壓器調整。
• ?高效率?：采用D-CAP2?模式控制，支持低ESR輸出電容器，實現高效率。
• ?快速瞬態響應?：D-CAP2?模式控制提供快速瞬態響應。
• ?低待機電流?：關機電流小于10μA。
• ?保護功能?：包括過流限制、欠壓鎖定（UVLO）、過壓保護（OVP）和熱關斷保護。

3. 應用領域

• 數字電視電源
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒（STB）

4. 功能描述

• ?D-CAP2?模式控制?：結合自適應導通時間控制和內部補償電路，實現偽固定頻率操作和低外部組件計數配置，同時支持低ESR和陶瓷輸出電容器。
• ?軟啟動?：內置1.0ms軟啟動時間，避免啟動時的浪涌電流。
• ?過流保護?：采用逐周期電流限制，防止輸出電流過大。
• ? 欠壓鎖定（UVLO） ?：監測輸入電壓，當電壓低于閾值時關閉設備。
• ? 過壓保護（OVP） ?：監測反饋電壓，當電壓超過目標電壓的125%時關閉高側和低側MOSFET。
• ?熱關斷?：監測芯片溫度，當溫度超過閾值時關閉輸出。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至17V。
• ?輸出電壓范圍?：0.76V至7V。
• ?輸出電流?：最大2A。
• ?開關頻率?：650kHz。
• ?反饋電壓準確性?：1%（25°C）。
• ?軟啟動時間?：1.0ms。

6. 封裝與尺寸

TPS562209采用6引腳SOT-23封裝，尺寸為1.6mm x 2.9mm，適用于空間受限的應用。

7. 設計指南

文件提供了詳細的設計指南，包括典型應用電路、組件選擇、布局建議等，以幫助用戶快速完成電源管理系統的設計。設計指南涵蓋了輸出電壓電阻的選擇、輸出濾波器的選擇、輸入電容器的選擇以及自舉電容器的選擇等關鍵步驟。

8. 布局建議

• ?輸入和輸出電容?：應盡可能靠近轉換器放置，以減小電壓波動和紋波。
• ?電感?：應靠近SW引腳放置，以減小開關噪聲。
• ? 反饋引腳（VFB） ?：應使用短而寬的走線，避免噪聲干擾。
• ?熱設計?：確保足夠的散熱路徑，以降低芯片溫度。
