TPS562209 和 TPS563209 是簡單易用的 2A 和 3A 同步降壓型 采用 6 引腳 SOT-23 封裝的轉換器。

這些器件經過優化，以最少的外部元件數量運行，并且 經過優化，可實現低待機電流。

這些開關模式電源 （SMPS） 器件采用 D-CAP2? 模式控制，提供 快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出 電容器，如特種聚合物和超低 ESR 陶瓷電容器，無需外部 補償組件。
*附件：tps563209.pdf

TPS562209 和 TPS563209 始終在連續導通模式下運行，這降低了 輕負載時的輸出紋波電壓與不連續導通模式的比較。TPS56x209 是 采用 6 引腳 1.6 × 2.9（mm） SOT （DDC） 封裝，額定結溫范圍為 –40°C 至 150°C 溫度。

特性

• 具有集成 122mΩ 和 72mΩ FET 的 TPS562209 - 2A 轉換器
• 具有集成 68mΩ 和 39mΩ FET 的 TPS563209 - 3A 轉換器
• D-CAP2? 模式控制，可實現快速瞬態響應
• 輸入電壓范圍：4.5 V 至 17 V
• 輸出電壓范圍：0.76 V 至 7 V
• 650 kHz 開關頻率
• 低關斷電流 小于 10μA
• 1% 反饋電壓精度 （25°C）
• 從預偏置輸出電壓?jiǎn)?dòng)
• 逐周期過流限制
• 打嗝模式欠壓保護
• 非鎖存 OVP、UVLO 和 TSD 保護
• 固定軟啟動 ： 1.0ms

參數

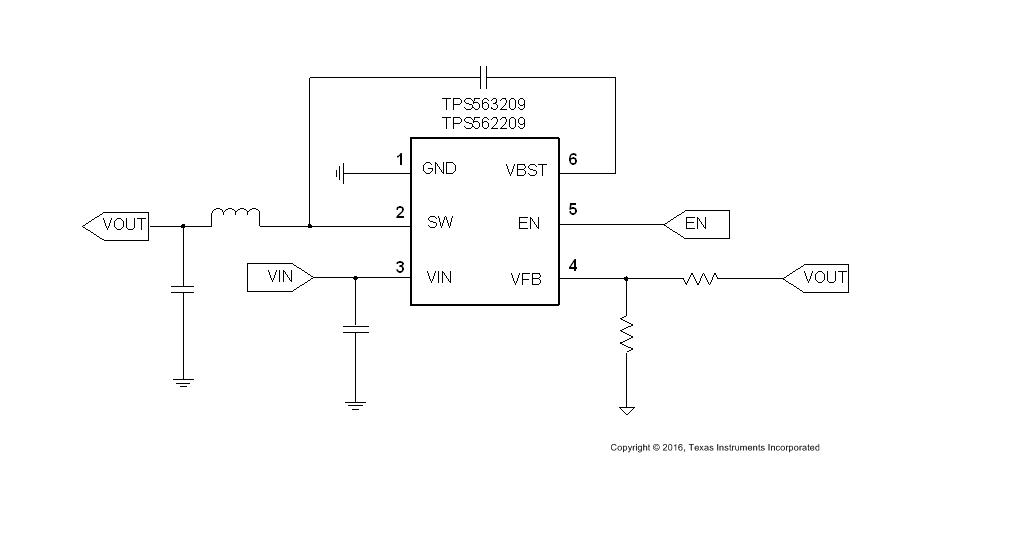

方框圖

1. 產品概述

TPS563209 是一款同步降壓轉換器，提供3A的持續輸出電流，輸入電壓范圍為4.5V至17V。該轉換器采用6引腳SOT-23封裝，具有高效率、快速瞬態響應和低待機電流等特點，適用于數字電視電源、高清藍光播放器、網絡家庭終端和數字機頂盒等應用。

2. 主要特性

• ?高效率?：采用D-CAP2?模式控制，支持低ESR輸出電容器，如特種聚合物電容器和超低ESR陶瓷電容器，無需外部補償元件。
• ?快速瞬態響應?：D-CAP2?模式控制提供快速瞬態響應，減少輸出電容需求。
• ?寬輸入電壓范圍?：支持4.5V至17V的輸入電壓范圍。
• ?低待機電流?：關機電流小于10μA。
• ?固定開關頻率?：650kHz的固定開關頻率，簡化外部濾波設計。
• ?多種保護功能?：包括逐周期過流限制、欠壓保護（UVLO）、過壓保護（OVP）和熱關斷（TSD）等。

3. 應用領域

• 數字電視電源
• 高清藍光播放器
• 網絡家庭終端
• 數字機頂盒

4. 電氣特性

• ?輸出電壓范圍?：0.76V至7V可調。
• ?輸出電流?：持續3A輸出。
• ?反饋電壓精度?：1%（25°C）。
• ?軟啟動時間?：固定1.0ms軟啟動。
• ?熱關斷閾值?：典型值為155°C。

5. 功能描述

• ?D-CAP2?模式控制?：結合自適應導通時間控制與內部補償電路，實現偽固定頻率和低外部元件配置。
• ?軟啟動與預偏置軟啟動?：內部1.0ms軟啟動功能，支持預偏置輸出電壓軟啟動。
• ?過流保護?：采用逐周期谷值檢測控制電路，實現過流保護。
• ?過壓保護?：監測反饋電壓，當反饋電壓超過目標電壓的125%時，關閉高側和低側MOSFET。
• ? 欠壓保護（UVLO） ?：監測輸入電壓，當電壓低于UVLO閾值時，關閉設備。
• ?熱關斷?：監測芯片溫度，當溫度超過閾值時，關閉設備以防止過熱損壞。

6. 典型應用電路

• 提供1.05V/3A輸出的參考設計電路。
• 詳細設計步驟包括輸出電壓電阻選擇、輸出濾波器選擇、輸入電容器選擇和自舉電容器選擇等。
• 設計考慮因素包括電感峰值電流、RMS電流、輸出電壓紋波和瞬態響應等。

7. 布局與布線建議

• VIN和GND跡線應盡可能寬，以減小跡線阻抗并利于散熱。
• 輸入電容器和輸出電容器應盡可能靠近設備放置，以減小跡線阻抗。
• SW跡線應盡可能短且寬，以減小輻射發射。
• 反饋路徑應采用開爾文連接至GND引腳，并遠離高壓切換跡線。

8. 文檔與支持

• 提供詳細的數據手冊和應用指南。
• 支持通過TI官網獲取WEBENCH Power Designer等設計工具。
• 提供技術支持和社區資源，幫助用戶解決設計中的問題。

9. 注意事項

• 在設計和應用過程中，需嚴格遵守靜電放電（ESD）防護措施。
• 在選擇外部組件時，需考慮組件的電氣特性和熱特性，以確保系統的穩定性和可靠性。
• 在進行PCB布局和布線時，需遵循最佳實踐，以減小電磁干擾并提高系統性能。
