TPS562210A 和 TPS563210A 是簡單易用的 2A、3A 同步降壓型 采用 8 引腳 SOT-23 封裝的轉換器。

這些器件經過優化，以最少的外部元件數量運行，并且 經過優化，可實現低待機電流。

這些開關模式電源 （SMPS） 器件采用 D-CAP2? 模式控制，提供 快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出 電容器，如特種聚合物和超低 ESR 陶瓷電容器，無需外部 補償組件。
*附件：tps563210a.pdf

這些設備在 Advanced Eco 模式下?運行，可在光照下保持高效率 load作。TPS562210A 和 TPS563210A 采用 8 引腳 1.6 × 2.9 （mm） SOT （DDF） 封裝 封裝，額定環境溫度為 –40°C 至 85°C。

特性

• TPS562210A：具有集成 133mΩ 和 80mΩ FET 的 2A 轉換器
• TPS563210A：具有集成 68mΩ 和 39mΩ FET 的 3A 轉換器
• D-CAP2? 模式控制，可實現快速瞬態響應
• 高級 Eco 模式?脈沖跳躍
• 輸入電壓范圍：4.5 V 至 17 V
• 輸出電壓范圍：0.76 V 至 7 V
• 650kHz 開關頻率
• 低關斷電流：小于 10 μA
• 1% 反饋電壓精度 （25°C）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式欠壓保護
• 非鎖存 OVP、UVLO 和 TSD 保護
• 可調軟啟動
• 電源良好輸出

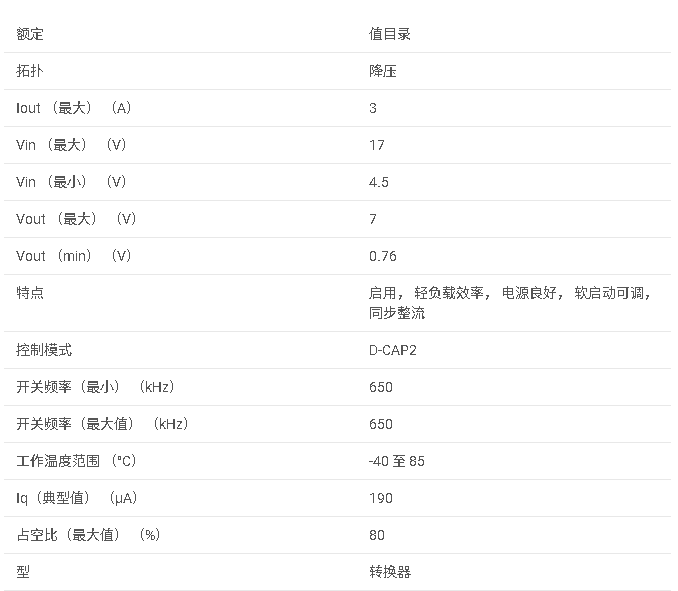

參數

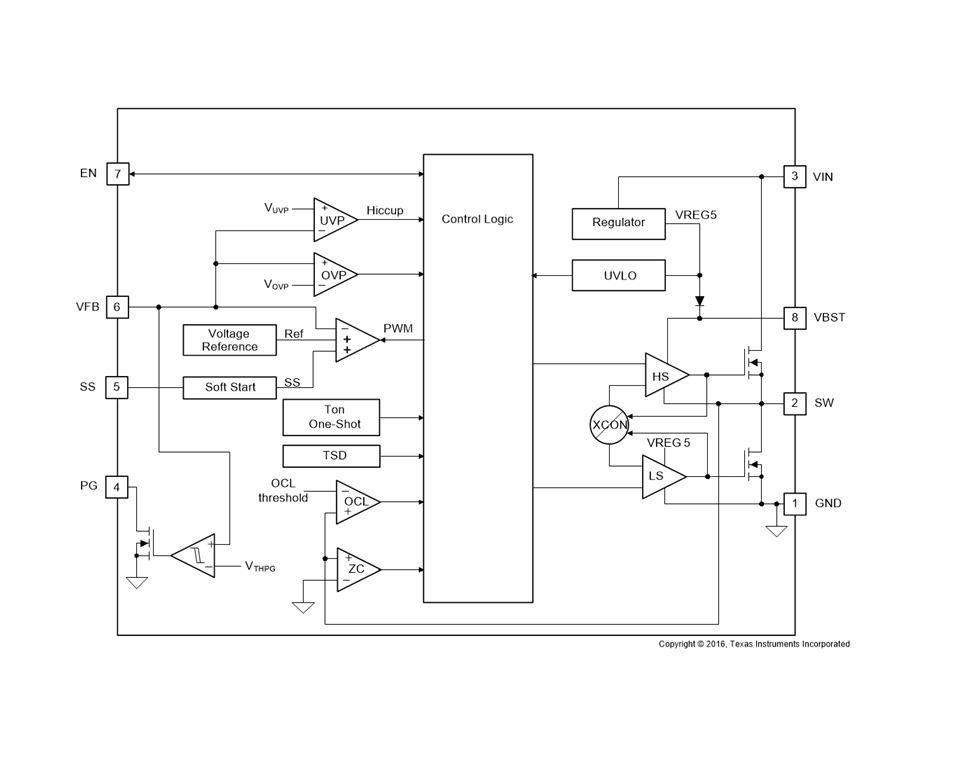

方框圖

1. 產品概述

TPS563210A是一款高性能的同步降壓DC-DC轉換器，專為4.5V至17V的寬輸入電壓范圍設計，提供高達3A的輸出電流。該設備采用D-CAP2?模式控制，支持快速瞬態響應，并集成了低導通電阻的MOSFET，以提高效率。TPS563210A適用于數字電視電源、高清藍光播放器、網絡家庭終端和數字機頂盒等應用。

2. 關鍵特性

• ?寬輸入電壓范圍?：4.5V至17V。
• ?高輸出電流?：最大可達3A。
• ?D-CAP2?模式控制?：支持快速瞬態響應，無需復雜外部補償。
• ?集成MOSFET?：具有低導通電阻，提高轉換效率。
• ? 高級Eco-mode? ?：輕載時自動跳過脈沖，維持高效率。
• ?低關斷電流?：小于10μA，降低待機功耗。
• ?多重保護功能?：包括過流限制、欠壓保護、過壓保護和熱關斷。
• ?小型封裝?：8引腳SOT-23封裝，節省空間。

3. 功能描述

3.1 控制模式

• ?D-CAP2?模式控制?：結合自適應導通時間控制和內部補償電路，實現偽固定頻率操作和快速瞬態響應。
• ?軟啟動?：通過外部電容實現可調軟啟動，限制啟動時的浪涌電流。
• ?電源良好輸出?：指示輸出電壓是否達到穩定狀態。

3.2 保護功能

• ?過流限制?：采用逐周期谷值檢測控制電路，防止輸出過流。
• ? 欠壓保護（UVLO） ?：監測內部調節器電壓，防止低電壓條件下的誤操作。
• ? 過壓保護（OVP） ?：監測反饋電壓，防止輸出電壓過高。
• ?熱關斷?：監測結溫，防止過熱損壞。

4. 應用領域

• ?數字電視電源?：提供穩定高效的電源供應。
• ?高清藍光播放器?：支持高功率密度和快速瞬態響應的應用。
• ?網絡家庭終端?：適用于需要高效電源管理的家庭網絡設備。
• ?數字機頂盒?：確保機頂盒系統的穩定供電。

5. 設計指南

• ?輸出電壓設置?：通過選擇合適的反饋分壓器電阻值來設定所需的輸出電壓。
• ?輸出濾波器設計?：選擇合適的電感和電容值，以滿足輸出紋波和相位裕量的要求。
• ?輸入電容選擇?：使用陶瓷電容作為輸入解耦電容，以提高穩定性。
• ?布局考慮?：遵循TI的布局指南，確保關鍵信號路徑的短距離連接，減少寄生參數。
