TPS62480 是一款用于扁平的同步 2 相降壓 DC-DC 轉換器 負載點電源。2.4 至 5.5 V 的輸入電壓范圍支持在 典型的 3.3V 或 5V 接口電源以及低至 2.4 的備用電路 V.輸出電流高達 6 A，由兩相連續提供，每相 3 A，允許 使用扁平的外部組件。兩個電源軌都異相，從而降低了脈沖 電流噪聲顯著。

TPS62480 提供自動進入的省電模式以保持高 效率低至非常輕的負載。這包括自動相位添加和脫落 功能根據實際負載使用兩相或僅使用一相。
*附件：tps62480.pdf

該器件具有 Power Good 信號和可調節的軟啟動功能。此外，該設備 具有 Thermal Good 信號，可檢測內部溫度過高。輸出電壓可以是 通過 VSEL 引腳更改為預選值。TPS62480 能夠在 100% 占空比下運行 模式。

TPS62480 采用小型 3 × 2.5 mm HotRod 封裝 （RNC）。

特性

• 雙相電流模式拓?fù)?/li>
• 輸入電壓范圍 2.4 至 5.5 V
• 輸出電壓范圍 0.6 至 5.5 V
• 輸出電流為 6 A
• 典型靜態電流為 23 μA
• 反饋電壓精度為 ±1% （PWM 模式）
• 輸出電壓選擇
• 相移作
• 自動省電模式
• 強制 PWM 模式
• 可調軟啟動
• 電源正常/熱良好輸出
• 欠壓鎖定
• 過流和短路保護
• 過熱保護
• 3 × 2.5 mm HotRod? 封裝

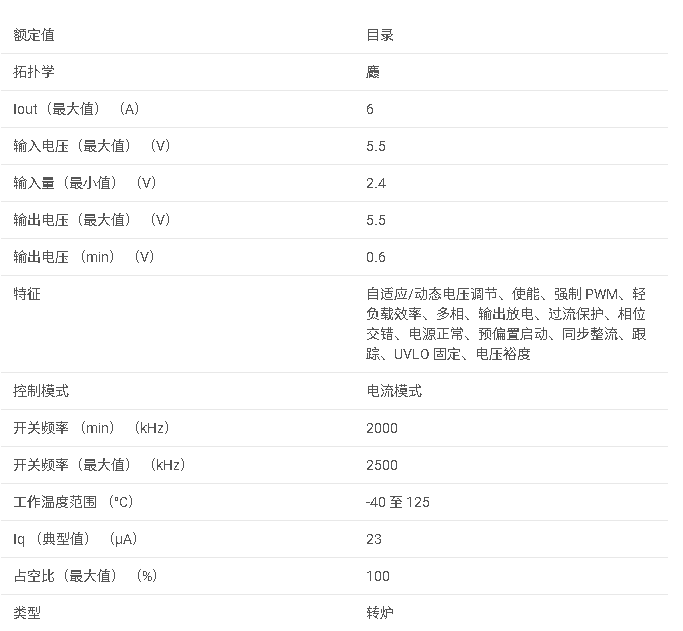

參數

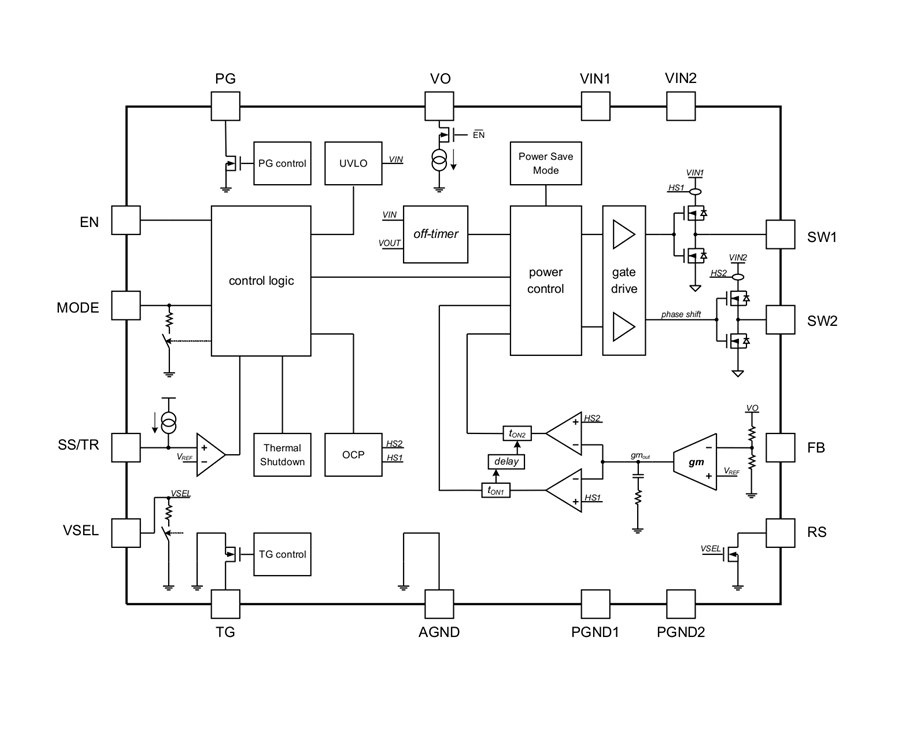

方框圖

1. 產品概述

• ?產品名稱?：TPS62480
• ?類型?：2.4V至5.5V輸入，6A，2相位降壓轉換器
• ?主要特點?：
  • 雙相位電流模式拓?fù)浣Y(jié)構
  • 輸入電壓范圍：2.4V至5.5V
  • 輸出電壓范圍：0.6V至5.5V
  • 輸出電流高達6A（每相3A）
  • 反饋電壓精度±1%（PWM模式）
  • 自動進入節電模式以維持高效率
  • Power Good和Thermal Good輸出
  • 過流和短路保護
  • 可調軟啟動
  • 熱過載保護
  • 3x2.5mm HotRod封裝

2. 應用領域

• 低剖面點負載電源
• 固態硬盤（SSD）
• 超便攜設備、平板電腦、嵌入式PC
• 光學模塊、CMOS攝像頭
• 無線模塊、網卡

3. 關鍵特性

• ?高效率?：基于2相位峰值電流控制拓?fù)浣Y(jié)構
• ?小尺寸?：適用于低剖面應用
• ?節電模式?：自動根據負載調整相位數量
• ?軟啟動?：防止啟動時的過沖電流
• ?Power Good和Thermal Good?：提供電源和溫度監控
• ?熱過載保護?：防止結溫過高

4. 功能描述

• ?雙相位操作?：兩個相位輸出電流平衡，減少脈沖電流噪聲
• ?軟啟動?：通過SS/TR引腳連接外部電容器控制輸出電壓上升斜率
• ?輸出電壓選擇?：通過VSEL引腳選擇預設的輸出電壓
• ?強制PWM模式?：通過MODE引腳強制進入PWM模式，避免節電模式
• ?Power Good?：輸出電壓達到額定值時，PG引腳輸出高電平
• ?Thermal Good?：結溫低于閾值時，TG引腳輸出高電平
• ?自動相位添加和移除?：根據負載電流自動調整工作相位數量

5. 典型應用電路

• 提供了典型應用電路圖，展示了如何將TPS62480配置為降壓轉換器，包括輸入電容器、輸出電容器、電感器、電阻器等外部組件的選擇。

6. 設計指南

• ?輸出電壓設置?：通過電阻分壓器設置FB引腳電壓，從而設定輸出電壓
• ?電感選擇?：根據輸出電流和紋波要求選擇合適的電感值
• ?輸出電容器選擇?：推薦使用低ESR的陶瓷電容器，根據輸出電壓和瞬態響應要求選擇合適的電容值
• ?輸入電容器選擇?：提供足夠的輸入電容以減小輸入電壓波動
• ?軟啟動電容器選擇?：根據所需的軟啟動時間選擇合適的電容值

7. 封裝與訂購信息

• 提供了詳細的封裝尺寸、引腳配置、訂購信息和包裝標記信息。

8. 布局建議

• 推薦使用四層或六層PCB，以優化熱性能和電氣性能
• 輸入電容器應靠近VIN引腳放置，以減少寄生電感和電阻
• SW節點到電感的連接應盡可能短，以減少損耗和噪聲
• FB引腳和電阻分壓器應靠近放置，避免長距離走線引入噪聲
