TPS56C215 是一款小型單片 12A 同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。該器件集成了低 RDS（on） 功率 MOSFET，可實現高效率，并以最少的外部元件數量為空間受限的電源系統提供易用性。具有競爭力的功能包括非常精確的參考電壓、快速負載瞬態響應、用于輕負載效率的自動跳躍模式作、可調節的電流限制和無需外部補償。強制連續導通模式有助于滿足高性能 DSP 和 FPGA 嚴格的電壓調節精度要求。TPS56C215 采用熱增強型 18 引腳 HotRod QFN 封裝，設計工作溫度范圍為 –40°C 至 150°C。
*附件：tps56c215.pdf

特性

• 集成 13.5mΩ 和 4.5mΩ MOSFET
• 支持 12A 連續 IOUT
• 4.5V 啟動，無需外部 5.0V 偏置
• 在整個溫度范圍內提供 0.6V ±-1% 參考電壓
• 0.6V 至 5.5V 輸出電壓范圍
• 支持陶瓷輸出電容器
• D-CAP3? 控制模式，可實現快速瞬態響應
• 可選擇強制連續導通模式 （FCCM） 以實現嚴格的輸出電壓紋波，或自動跳過 Eco 模式以實現高輕負載效率
• 可選 FSW 為 400kHz、800kHz 和 1.2MHz
• 單調啟動至預偏置輸出
• 兩個可調節的電流限制設置，帶打嗝重新啟動
• 可選的外部 5V 偏置，以提高效率
• 可調軟啟動，默認 1ms 軟啟動時間
• –40°C 至 150°C 工作結溫
• 小型 3.5mm × 3.5mm HotRod? QFN 封裝
• 引腳對引腳兼容 8A TPS568215

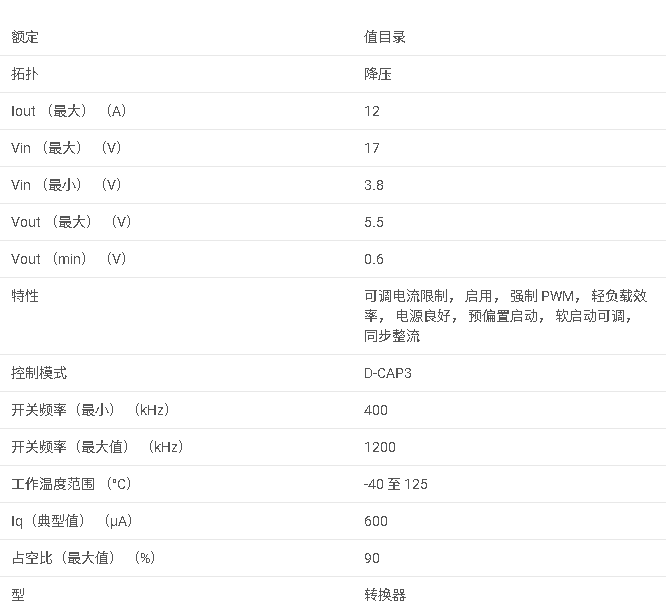

參數

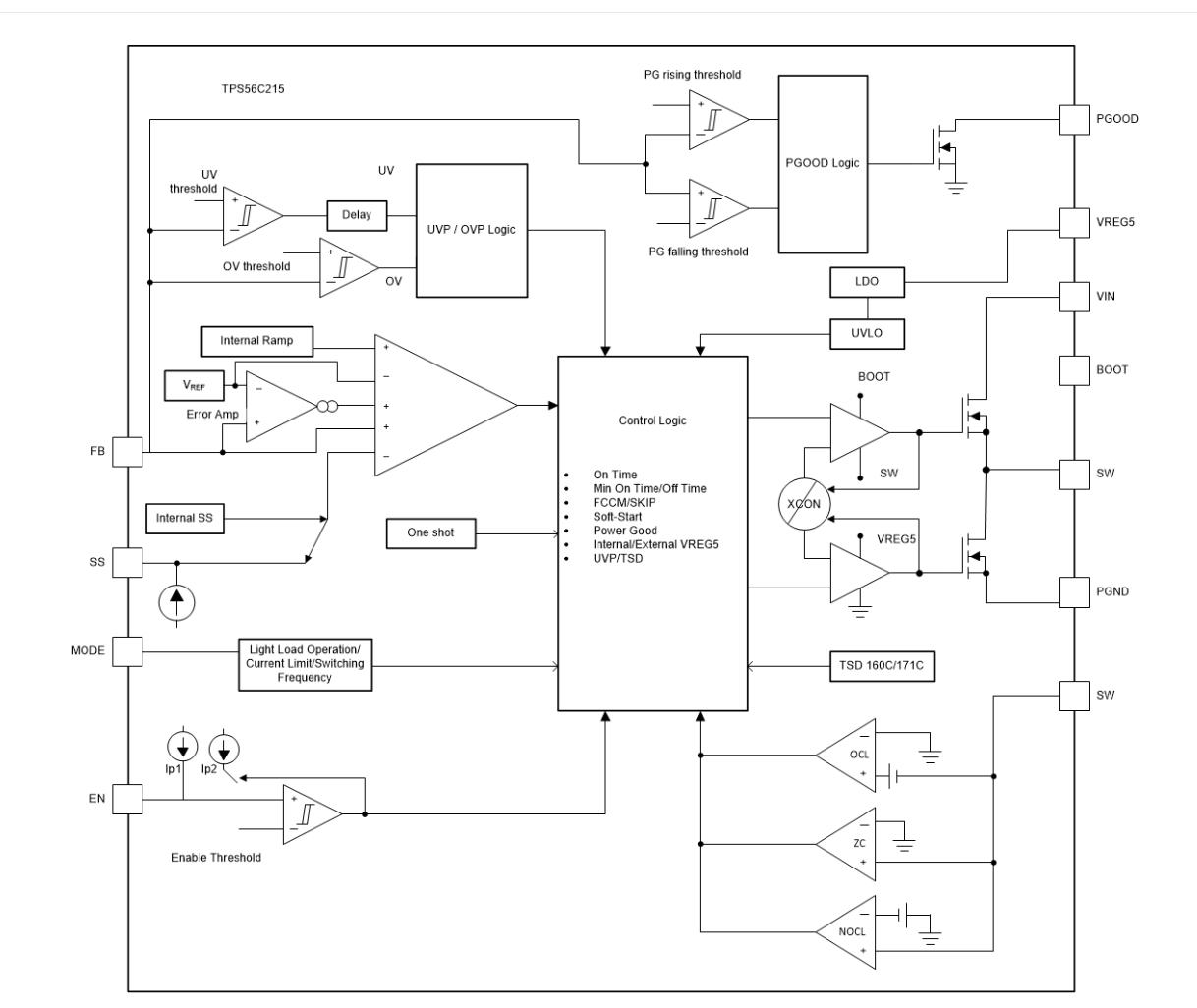

方框圖

1. 產品概述

• ?產品名稱?：TPS56C215
• ?類型?：3.8V至17V輸入，12A同步降壓轉換器
• ?主要特點?：
  • 集成13.5mΩ和4.5mΩ MOSFETs
  • 支持高達12A的連續輸出電流
  • 4.5V啟動，無需外部5V偏置
  • 0.6V至5.5V輸出電壓范圍
  • D-CAP3?控制模式，實現快速瞬態響應
  • 可選強制連續導通模式（FCCM）或自動跳脈沖Eco模式
  • 支持陶瓷輸出電容器
  • 熱增強型18引腳HotRod QFN封裝
  • -40°C至150°C的工作結溫范圍

2. 應用領域

• 服務器、云計算、存儲
• 電信和網絡設備、點負載（POL）
• IPCs、工廠自動化、PLC、測試測量
• 高端DTV

3. 關鍵特性

• ?集成MOSFETs?：低RDS(on)值，提高效率
• ?控制模式?：D-CAP3控制，無需外部補償
• ?效率?：高輕載效率和重載效率
• ?軟啟動?：可調軟啟動時間，默認1ms
• ?保護功能?：過流保護、過壓保護、欠壓鎖定（UVLO）、熱關斷
• ?封裝?：小型3.5mm × 3.5mm HotRod QFN封裝

4. 功能描述

• ?D-CAP3控制模式?：提供快速瞬態響應，無需外部補償組件
• ?FCCM和Eco模式?：FCCM模式適用于需要緊密電壓調節的應用，Eco模式提高輕載效率
• ?軟啟動?：通過連接外部電容器設置軟啟動時間
• ?使能控制?：EN引腳控制，支持通過電阻分壓器調整輸入UVLO
• ?PGOOD指示器?：開漏輸出，用于電源排序和故障報告
• ?VREG5引腳?：4.7V內部LDO輸出，可選外部5V偏置以提高效率
• ?MODE引腳?：選擇開關頻率、電流限制和輕載操作模式

5. 典型應用電路

• 提供了典型應用電路圖，展示了如何將TPS56C215配置為降壓轉換器，包括輸入電容器、輸出電容器、電感器、電阻器等外部組件的選擇。

6. 設計支持

• ?WEBENCH設計工具?：支持TPS56C215的設計
• ?布局指南?：提供PCB布局建議，以優化性能、熱性能和減少EMI
