Analog Devices Inc. LTM4660 混合降壓μ Module?總線轉換器是一款完整的300W輸出開關模式混合拓?fù)浣祲盒?a href="http://www.asorrir.com/tags/dc/dc/" target="_blank">DC/DC μModule?（微型模塊）非隔離總線轉換器。 LTM4660包含位于封裝頂部的裸露在外的功率感應器。該電感器為模塊提供了一個向上和向外散熱的固有路徑，并且遠遠避開了印刷電路板。 LTM4660轉換器包含開關控制器IC、功率MOSFET和支持組件。只需少數幾個配置無源器件、飛跨（電荷泵）電容以及大容量輸入和輸出旁路電容。

數據手冊：*附件：Analog Devices Inc. LTM4660混合降壓μModule? 總線轉換器數據手冊.pdf

ADI LTM4660混合降壓型μModule總線轉換器提供頻率同步、Burst Mode?操作，以及輸出電壓軟啟動和跟蹤。此外，還包括一個板載溫度二極管，用于監控溫度。可用的保護功能有短路、 過流以及過溫故障。對于更高功率的應用，可以輕松將多個LTM4660模塊并聯使用。

LTM4660采用16mm × 16mm × 10.34mm BGA封裝，提供符合RoHS標準的端子表面。

特性

• 30V至60V (65V絕對 最大值）輸入電壓范圍
• 4.5V至18V (VOUT < V IN / ^2^ )寬輸出電壓
• 97.3%峰值效率 (12V OUT ，15A，48V IN )
• ±1.5%最大總直流輸出誤差
• 高達300W的輸出功率
• 可擴展：并聯多個LTM4660用于實現更高功率
• 固定頻率電流模式控制
• 200kHz至1MHz的的可鎖相外部同步
• 帶軟啟動的輸出電壓跟蹤
• 在DC/DC開關動作之前通過飛電容電壓平衡實現低啟動浪涌電流
• 具有可調重試定時器的短路保護
• 過流和過熱保護
• 板載二極管溫度監控器
• 可選的外部基準輸入
• 電源良好和故障指示
• 16mm x 16mm x 10.34mm BGA封裝

應用

• 電信、數據中心和網絡設備
• 工業和測試設備

典型應用

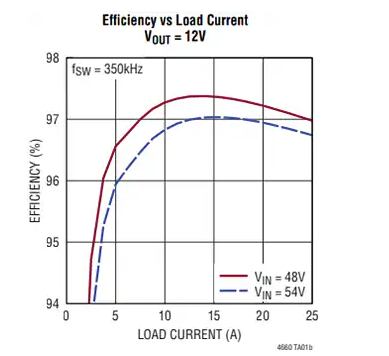

效率與負載電流
