Analog Devices MAX17554/MAX17555同步降壓直流-直流轉換器是超小型、高效、高壓轉換器，集成有MOSFET。MOSFET在寬輸入電壓范圍內工作，提供高達50mA輸出電流。MAX17554的工作電壓范圍為10V至60V，MAX17555可在4V至60V寬輸入電壓范圍內工作。同時，MAX17554提供轉換器解決方案，僅有三個有源引腳。相比之下，MAX17555采用靈活的轉換器設計，具有EN/UV和HYST閾值以及低電平有效復位特性。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX17554，MAX17555同步降壓直流-直流轉換器數據手冊.pdf

ADI MAX17554A/MAX17555A和MAX17554B/MAX17555B分別提供3.3V和5V固定輸出電壓。MAX17554C/MAX17555C具有可調輸出（0.8V至0.9xVIN）。MAX17554A/MAX17555A和MAX17554B/MAX17555B在-40°C至+125°C溫度范圍內的轉換器反饋電壓調節精度為±1.5%，MAX17554C/MAX17555C為±1.25%。

特性

• 減少外部元件數量，降低總體成本
  • 無肖特基同步運行
  • 內部控制環路補償
  • 內部固定軟啟動
  • 固定導通/關斷輸入電壓 (MAX17554)
  • 全陶瓷電容器、超緊湊布局
• 減少直流-直流穩壓器庫存數量
  • 寬輸入電壓：4V至60V (MAX17555)
  • 寬輸入電壓：10V至60V (MAX17554)
  • 3.3V（MAX17554A、MAX17555A）和5V（MAX17554B、MAX17555B）固定輸出電壓選項
  • 可調輸出范圍：0.8V至90% VIN（MAX17554C、MAX17555C）
  • 提供高達50mA負載電流
• 靈活的設計
  • 可編程EN/UV和HYST閾值 (MAX17555)
  • 開漏輸出 (RESET)，用于輸出狀態監控 (MAX17555)
• 降低功率耗散
  • 通過斷續導通模式 (DCM) 工作實現較高的輕負載效率
  • 通過外部啟動搭接輸入 (FB/VO) 降低功率損耗，用于內部電路（固定輸出部件選項）
  • 固定70kHz開關頻率
  • 3.8μA關斷電流 (MAX17555)
• 穩健運行
  • 內置斷續模式過載保護
  • 過熱保護
  • 符合CISPR32 B類標準
  • 寬環境工作溫度范圍（-40°C至+125°C）和結溫范圍（-40°C至+150°C）

應用

• 工廠自動化
• 汽車售后市場
• 通用負載點

簡化應用圖

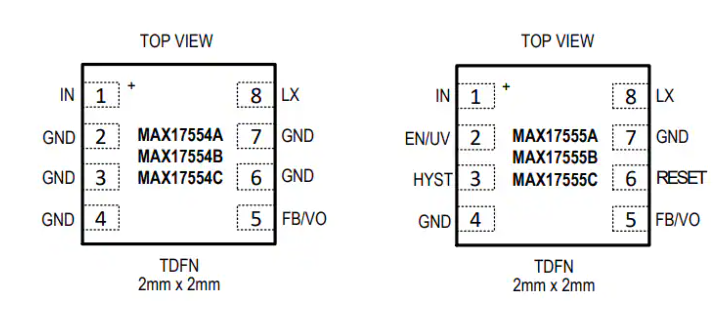

引腳描述

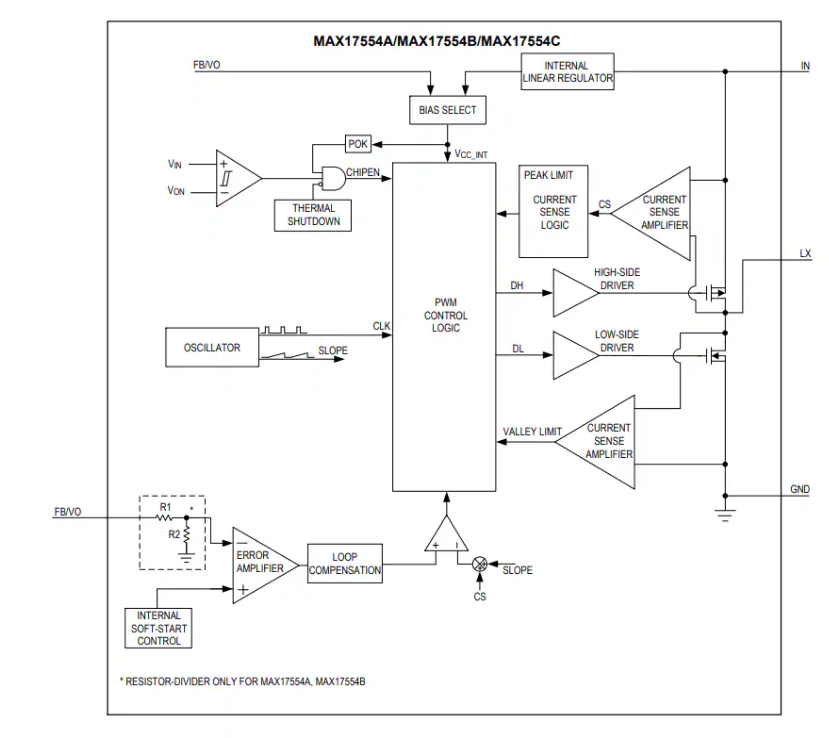

MAX17554功能框圖
