一、直流絕緣監測儀在儲能系統中的應用

儲能系統一般由電池柜，、匯流柜、逆變器、配電柜、BMS系統、熱管理系統、消防系統等組成。

其中對于電池的監控管理非常重要，因此需要設置絕緣監測裝置來監測絕緣。

該示例儲能系統中，設置多個絕緣監測儀，但是由于一個系統中多個絕緣監測儀會影響監測結果，因此需要采用控制模塊進行控制。系統采用主控模塊來控制各絕緣監測儀采用分時控制策略，保證同一時間內只有1只絕緣監測儀在工作，在電池開關斷開后，依然可以進行監測，保障系統的安全性、穩定性和可靠性。

二、AIM-D100-T系列直流絕緣監測儀

AIM-D100-T系列直流絕緣監測儀可以應用在10~1000V的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

產品基于不平衡橋原理，避免了平衡橋在正負極同時存在接地故障時無法檢測絕緣電阻的問題。

三、功能特點

■電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警和報警值時，能發出預警和報警信號。

■電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓。

■過欠壓報警功能。產品可以監測直流系統電壓波動情況，當出現過壓或欠壓時，能及時發出報警信號。

■預警報警功能。產品具有2組獨立可調的設定值，可以設定預警值和報警值。

■LED指示功能。產品面板具有運行、通訊和故障、過壓、欠壓LED指示燈，可以顯示產品狀態。

■LCD顯示功能。產品采用128*32點陣液晶顯示，可以顯示參數信息。

■繼電器輸出功能。產品具有3路繼電器輸出，可以選擇常開或者常閉模式。

■事件記錄功能。產品能夠記錄報警發生的時間和故障類型，方便工作人員排查故障。

■通訊組網功能。產品具有1路RS485接口，采用Modbus-RTU協議，可以進行數據交互。

■導軌安裝。產品采用標準35mm導軌安裝。

■插拔端子。產品采用插拔端子接線，方便接線和安裝。

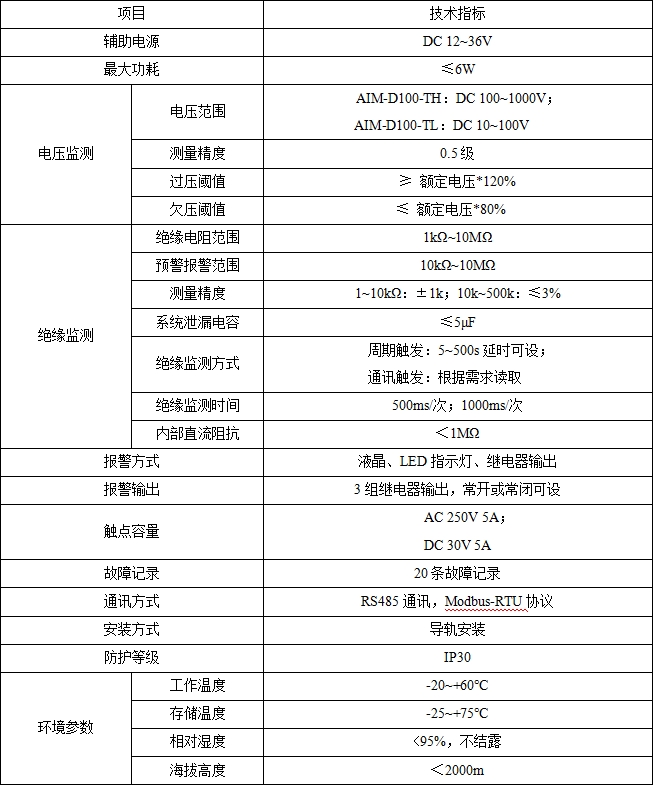

三、技術參數

五、外形及安裝

1、外形尺寸

2、安裝方法

AIM-D100-T系列絕緣監測儀采用導軌式的安裝方式，將儀表裝在標準35mm導軌上，用卡扣固定，便可完成安裝。如下圖所示：

3、接線方法

AIM-D100-T系列直流絕緣監測儀產品頂部、底部均具有接線端子，頂部接線端子如下圖所示：

儀表頂部分成兩排接線端子。TOP行接線端子為儀表輔助電源，需要接入DC 24V電源，1號接入電源正極，2號接入電源負極。BOT行接線端子為接入系統接線，11號為接入直流系統正極，14號為接入直流系統負極，3號為接入現場PE接地排。

下部接線端子如下圖所示：

儀表下端接線端子21，22號端子為RS485通訊端子，21號接入A端，22號接入B端，不能接反。40~45號端子為繼電器輸出端子，40、41號為DO1輸出， 42、43號為DO2輸出，絕緣預警時，DO2動作，絕緣報警時，DO1和DO2動作。44、45號為DO3輸出，過欠壓報警時，DO3動作。繼電器輸出可以設置常開或者常閉模式，可以外接蜂鳴器或者聲光報警器，繼電器為無源輸出，需要外加電源。

接線規格說明：

輔助電源、功能接地、直流系統正負極接線、繼電器輸出接線，可以選用1.5mm2的多芯銅線。RS485通訊接線可以選用0.75~1.5mm2的屏蔽雙絞線。

4、接線示意

AIM-D100-T系列直流絕緣監測儀監測直流系統時接線方式如下示意圖所示：

產品選型支持請聯系安科瑞電氣周女士
