隨著工業的發展，很多用電設備和工廠設備采用直流系統供電， 直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進 行絕緣電阻的監控以保證供電系統的安全運行。 AIM-D100-T 系列直流絕緣監測儀可以應用在 10~1000V 的直流 系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣 電阻低于設定值時，發出預警或報警信號。 產品基于不平衡橋原理，避免了平衡橋在正負極同時存在接地故 障時無法檢測絕緣電阻的問題。 產品可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS 供電系統、光伏直流系統、儲能 系統及其它直流電網等直流系統。

2 型號說明

3 功能特點

■ 電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警和報警值時， 能發出預警和報警信號。

■ 電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓。

■ 過欠壓報警功能。產品可以監測直流系統電壓波動情況，當出現過壓或欠壓時，能及時發出報警信號。

■ 預警報警功能。產品具有 2 組獨立可調的設定值，可以設定預警值和報警值。

■ LED 指示功能。產品面板具有運行、通訊和故障、過壓、欠壓 LED 指示燈，可以顯示產品狀態。

■ LCD 顯示功能。產品采用 128*32 點陣液晶顯示，可以顯示參數信息。

■ 繼電器輸出功能。產品具有 3 路繼電器輸出，可以選擇常開或者常閉模式。

■ 事件記錄功能。產品能夠記錄報警發生的時間和故障類型，方便工作人員排查故障。

■ 通訊組網功能。產品具有 1 路 RS485 接口，采用 Modbus-RTU 協議，可以進行數據交互。

■ 導軌安裝。產品采用標準 35mm 導軌安裝。

■ 插拔端子。產品采用插拔端子接線，方便接線和安裝

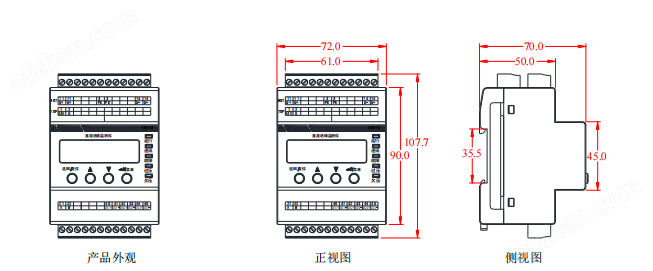

4.外觀及尺寸
