在工業自動化和電力系統中，直流供電系統因其穩定性和可靠性被廣泛應用于發電廠、變電站、光伏發電、儲能系統、UPS供電等領域。然而，直流系統的絕緣故障可能導致設備損壞甚至安全事故，因此實時監測絕緣狀態至關重要。安科瑞電氣股份有限公司推出的AIM-D100-T系列直流絕緣監測儀，正是為解決這一問題而設計的專業設備，為您的直流系統提供全面的安全保障。

一、產品概述

AIM-D100-T系列直流絕緣監測儀專為10~1000V直流不接地（IT）系統設計，能夠?qū)崟r(shí)監測正負極對地的絕緣電阻，并在絕緣電阻低于設定值時發出預警或報警信號。產品基于不平衡橋原理，有效避免了傳統平衡橋在正負極同時接地時無法檢測的問題，確保監測的準確性和可靠性。

二、核心功能特點

1.絕緣電阻監測

監測范圍：1kΩ~10MΩ，精度高達±1kΩ（1~10kΩ）或≤3%（10k~500kΩ）。

支持預警和報警雙閾值設定，靈活應對不同場景需求。

2.電壓監測

實時監測系統電壓、正負極對地電壓，精度達0.5級。

過壓（≥120%額定電壓）和欠壓（≤80%額定電壓）報警功能，防止電壓異常引發故障。

3.多重報警方式

LED指示燈、液晶顯示、繼電器輸出（3路，常開/常閉可設）等多種報警方式，確保故障及時被發現和處理。

4.智能通訊與組網

支持RS485通訊，采用Modbus-RTU協議，方便接入監控系統，實現遠程數據采集和集中管理。

5.事件記錄功能

可存儲20條故障記錄，包括故障類型、數值和時間，便于故障排查與分析。

6.安裝便捷

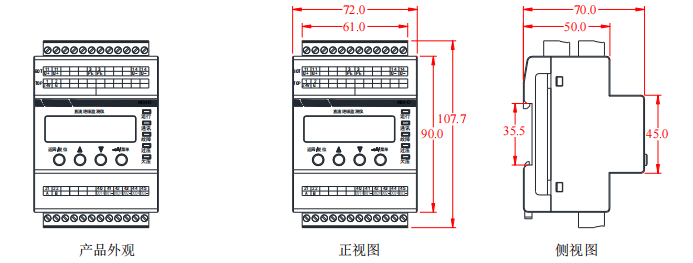

標準35mm導軌安裝，插拔式端子接線，簡化安裝流程，節省時間和人力成本。

三、技術優勢

寬電壓適應：支持DC 10~100V（TL型號）和DC 100~1000V（TH型號），覆蓋多種應用場景。

高可靠性：工作溫度范圍-20~+60℃，防護等級IP30，適應惡劣環境。

低功耗設計：最大功耗≤6W，節能高效。

四、典型應用場景

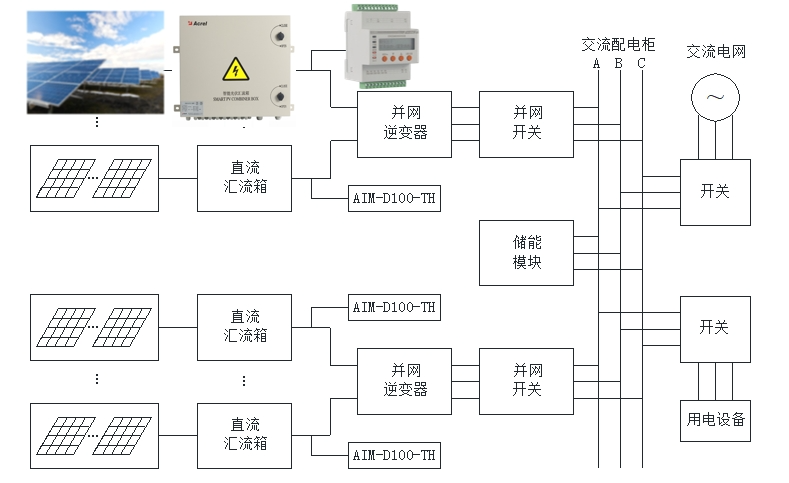

1.光伏直流系統

監測光伏匯流箱、逆變器等設備的絕緣狀態，防止因絕緣故障導致系統短路或火災。

2.直流屏系統

保障變電站、發電廠直流電源的安全運行，避免因絕緣下降引發設備宕機。

3.儲能系統與UPS供電

實時監測電池組和配電回路的絕緣性能，確保備用電源的可靠性。

五、總結

在當今工業自動化與新能源快速發展的時代，直流供電系統的安全穩定運行至關重要。AIM-D100-T系列直流絕緣監測儀憑借其出色的性能和智能化設計，為各類直流系統提供了全面的安全保障。
