TPS548B22 器件是一款緊湊型單降壓轉換器，具有自適應導通時間 D-CAP3 模式控制。它專為高精度、高效率、快速瞬態響應、易用性、低外部元件數量和節省空間的電源系統而設計。

該器件具有全差分感應 TI 集成 FET，具有高側導通電阻 4.1 mΩ 和 1.9 mΩ 低側導通電阻。該器件還具有精確的 0.5%、0.9V 基準電壓，環境溫度范圍為 –40°C 至 +125°C。 具有競爭力的特性包括：極少的外部元件數量、精確的負載調節和線路調節、輸出電壓設定點精度、自動跳過或 FCCM 模式作以及內部軟啟動控制。

TPS548B22 器件采用 7 mm × 5 mm、40 引腳 LQFN-CLIP （RVF） 封裝（RoHs 豁免）。
*附件：tps548b22.pdf

特性

• 轉換輸入電壓范圍 （PV 在 ）：1.5 V 至 18 V
• 輸入偏置電壓 （V DD 系列 ） 范圍：4.5 V 至 22 V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 具有 25A 連續輸出電流的集成式 4.1mΩ 和 1.9mΩ 功率 MOSFET
• 電壓基準為 0.6 V 至 1.2 V，步長為 50 mV，使用 VSEL 引腳
• ±0.5%，0.9V裁判容差范圍：–40°C 至 +125°C 結溫
• 真差分遠程采樣放大器
• D-CAP3? 控制環路支持大型大容量電容器和/或小型 MLCC，無需外部補償
• 具有 4 種可選頻率設置的自適應導通時間控制：425 kHz、650 kHz、875 kHz 和 1.05 MHz
• 溫度補償和可編程正負電流限制和 OC 箝位
• 可選擇 Hiccup 或 Latch-Off OVP 或 UVP
• VDD UVLO 通過精密 EN 遲滯進行外部調整
• Prebias 啟動支持
• Eco-Mode 和 FCCM 可選
• 全套故障保護和 PGOOD
• 7 mm × 5 mm × 1.5 mm、40 引腳、堆疊夾式 LQFN-CLIP 封裝

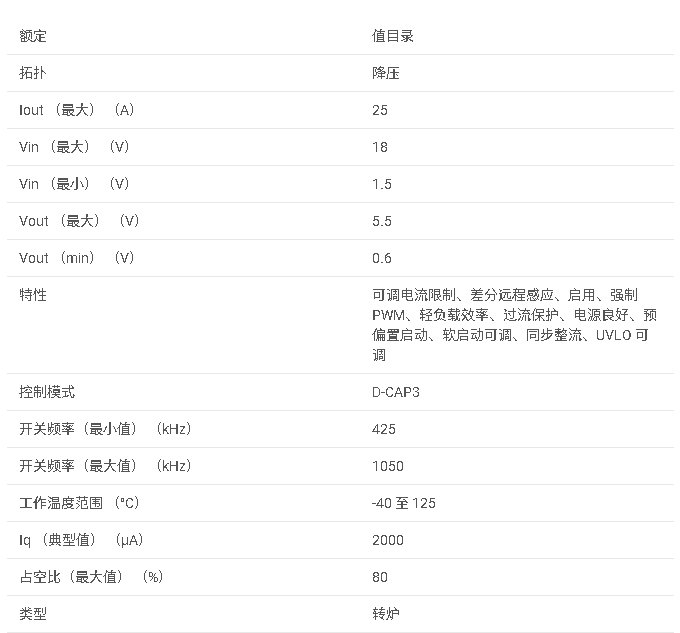

參數

1. 產品概述

TPS548B22是一款高性能的同步降壓DC-DC轉換器，適用于需要高電流、高效率和高精度電壓調節的應用。該轉換器集成了4.1mΩ和1.9mΩ的MOSFET，支持高達25A的連續輸出電流，并具有寬輸入電壓范圍（1.5V至18V）和寬輸出電壓范圍（0.6V至5.5V）。

2. 主要特性

• ?高集成度?：集成FET，減少外部組件數量。
• ?高精度?：輸出電壓精度±0.5%，參考電壓0.9V，容差±0.9%。
• ?高效率?：D-CAP3?控制模式，支持大容量電解電容和小型MLCC，無需外部補償。
• ?快速瞬態響應?：自適應導通時間控制，4種可選頻率設置（425kHz至1.05MHz）。
• ?全面保護?：過流保護（OCP）、過壓保護（OVP）、欠壓保護（UVP）和過熱保護（OTP）。
• ?差分遙感?：真差分遙感放大器，提高負載和線路調節精度。
• ?小封裝?：7mm × 5mm × 1.5mm，40引腳LQFN-CLIP封裝。

3. 功能描述

3.1 控制模式

• ?D-CAP3?控制?：采用人工斜坡發生器穩定環路，自動調整斜坡幅度以適應所選開關頻率和占空比。
• ?自適應導通時間?：根據輸入電壓、輸出電壓和預設開關頻率自動調整導通時間。

3.2 保護功能

• ?過流保護?：支持正負電感電流限制，防止電感飽和和損壞FET。
• ?過壓保護?：監測反饋電壓，防止輸出電壓過高。
• ?欠壓保護?：監測輸入電壓，防止低電壓條件下的誤操作。
• ?過熱保護?：監測芯片溫度，防止過熱損壞。

3.3 可編程性

• ?頻率選擇?：通過FSEL引腳選擇4種開關頻率。
• ?電壓參考?：通過VSEL引腳設置16種內部參考電壓（0.6V至1.2V，步長50mV）。
• ?軟啟動時間?：通過MODE引腳選擇1ms、2ms、4ms或8ms的軟啟動時間。

4. 應用領域

• 企業存儲（SSD、NAS）
• 無線和有線通信基礎設施
• 工業PC、自動化、ATE、PLC、視頻監控
• 企業服務器、交換機、路由器
• ASIC、SoC、FPGA、DSP核心和I/O電源軌

5. 設計指南

• ?電感選擇?：根據輸出電流和期望的紋波電流選擇電感值。
• ?輸出電容?：選擇足夠的電容以滿足穩定性、瞬態響應和紋波要求。
• ?輸入電容?：使用高質量、低ESR的陶瓷電容進行輸入解耦。
• ?布局?：遵循TI的布局指南，最小化寄生電感，確保穩定可靠的性能。

6. 封裝與訂購信息

TPS548B22提供LQFN-CLIP封裝選項，具體封裝尺寸、引腳配置和訂購信息請參考TI官方數據手冊。
