modbusRTU 轉 profibus 網關接信捷 V5 - F5變頻器通訊案例

在工業自動化領域，不同設備之間的通訊是實現系統高效運行的關鍵。本文將詳細闡述如何通過 modbusRTU 轉 profibus網關，實現信捷 V5 - F5變頻器與西門子 300plc 的通訊，為相關技術人員提供實用的參考案例。

來了解一下各個設備的特點與通訊需求。信捷 V5 - F5 變頻器在工業調速控制方面表現出色，具備多種功能和穩定的性能，但通常采用 modbusRTU通訊協議。而西門子 300plc 作為工業控制領域的常用核心控制器，其 profibus通訊協議在工業現場應用廣泛。由于兩者通訊協議的差異，直接實現它們之間的通訊存在困難，這就需要引入 modbusRTU 轉 profibus網關來進行協議轉換。

modbusRTU 轉 profibus網關在整個通訊系統中起著橋梁的作用。它能夠準確地將來自變頻器的 modbusRTU協議數據轉換為 profibus協議數據，使得西門子 300plc 可以理解并處理這些信息；同時也能將 plc 發出的指令按照相應的協議轉換后傳遞給變頻器，從而實現兩者之間的數據交互。

接下來是軟件配置環節。對于信捷 V5 - F5 變頻器，要按照其操作手冊設置好 modbusRTU 通訊的相關參數，如站號、波特率、數據位、停止位等，確保變頻器能夠準確地發送和接收數據。在 modbusRTU 轉 profibus網關的配置中，需要根據具體的型號和說明書，設置好 modbusRTU側的參數與變頻器保持一致，同時在 profibus側設置對應的節點號、傳輸速率等參數，使其能夠與西門子 300plc 順利對接。

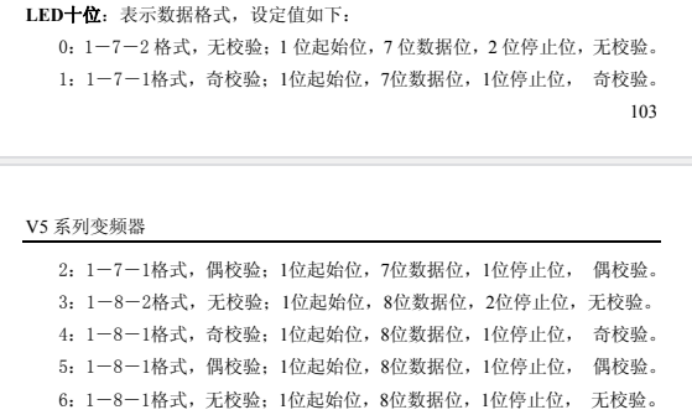

接下來根據變頻器設置的參數進行配置

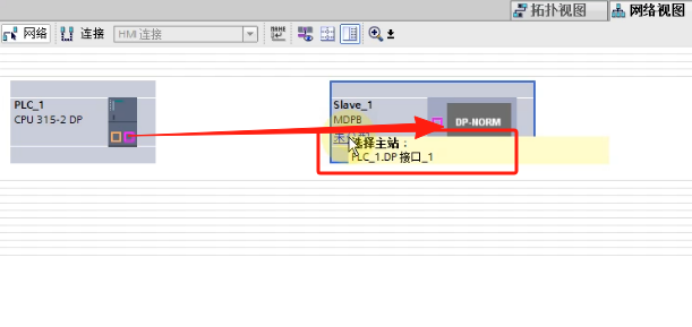

首先把modbusRTU 轉 profibus網關與plc進行組態

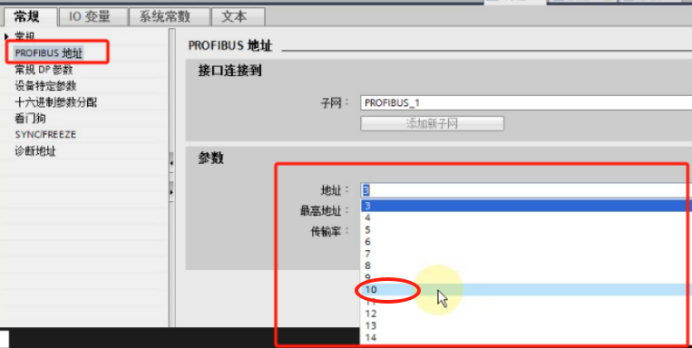

設置網關的profibus地址

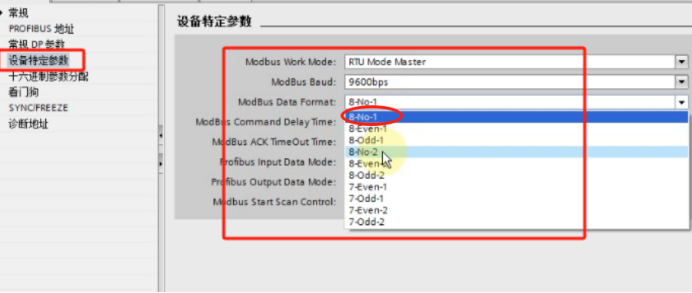

在設備特定參數設置modbus波特率，數據位，停止位，校驗位

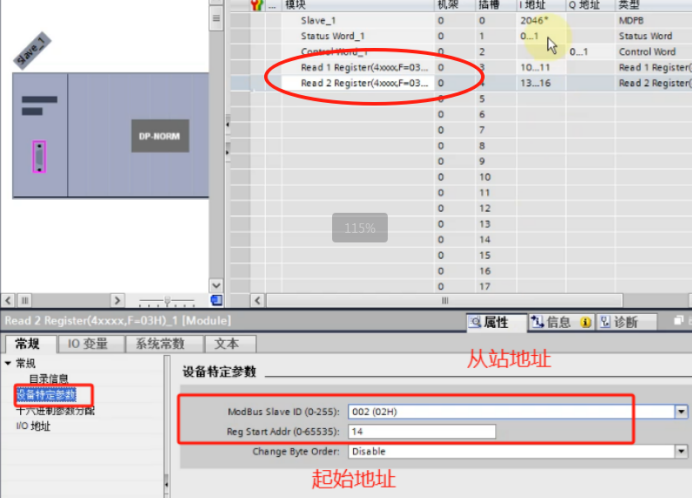

設置從站地址和寄存器起始地址

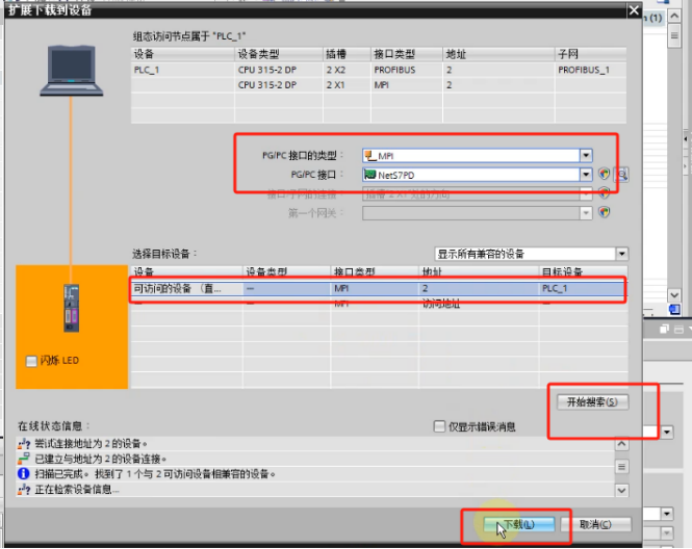

下載配置到plc

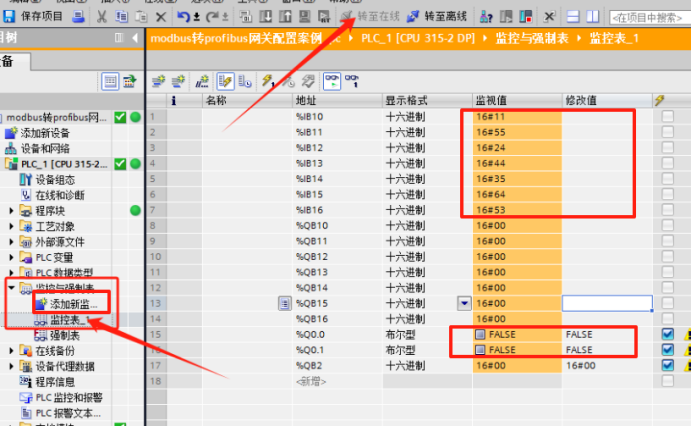

最后創建監控表在線查看從站數據

通過這個案例可以看出，利用 modbusRTU 轉 profibus網關能夠有效地解決不同通訊協議設備之間的連接與通訊問題，使得信捷 V5 - F5 變頻器和西門子 300plc 能夠在工業自動化系統中協同工作，實現更復雜的控制功能和更高的生產效率，為工業生產的智能化和自動化提供了有力的技術支持。
