modbus RTU轉profibus網關把信捷V5 - F5變頻器接入到profibus總線

在工業自動化領域，不同設備之間的通信連接至關重要。當我們需要將信捷V5 - F5變頻器接入到采用modbus RTU協議的設備與profibus協議設備構成的網絡中時，就需要用到modbus RTU轉profibus網關，下面通過一個實際案例來深入了解其應用。

在某個工業生產車間里，原本有一套基于modbus RTU協議的控制系統，用于對各種傳感器和執行器進行數據采集和控制指令的傳輸。但隨著生產規模的擴大和設備的更新升級，引入了信捷V5 - F5變頻器來更精準地控制電機轉速，以實現生產工藝的優化。然而，信捷V5 - F5變頻器本身并不直接支持modbus RTU協議，而是主要依靠profibus協議進行通信。這就面臨著如何將變頻器融入到現有modbus RTU網絡中的難題，modbus RTU轉profibus網關應運而生。

從硬件連接方面來看，將modbus RTU轉profibus網關的一端通過標準的接線方式連接到原有的modbus RTU網絡中。這一過程需要嚴格按照電氣接線規范進行操作，確保線路連接的準確性和穩定性。例如，將網關的modbus RTU接口與對應的通信線路相連接，保證數據傳輸?shù)奈锢硗ǖ理槙场?/p>

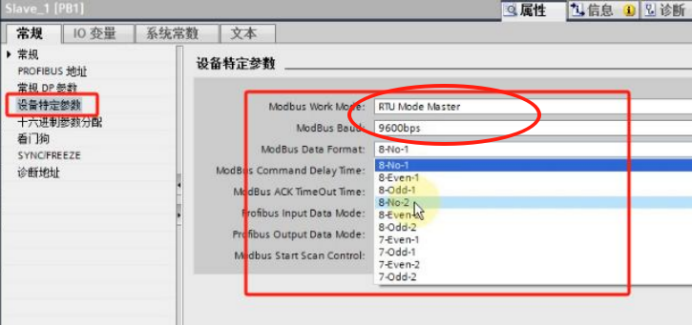

而在網關的另一端，則通過profibus總線電纜與信捷V5 - F5變頻器相連。在連接過程中，要注意profibus總線的終端電阻的設置，根據網絡拓撲結構合理配置，以避免信號反射等問題影響通信質量。同時，對變頻器的通信參數進行設置，使其與網關的profibus側通信參數相匹配，比如設置正確的站地址、波特率等。

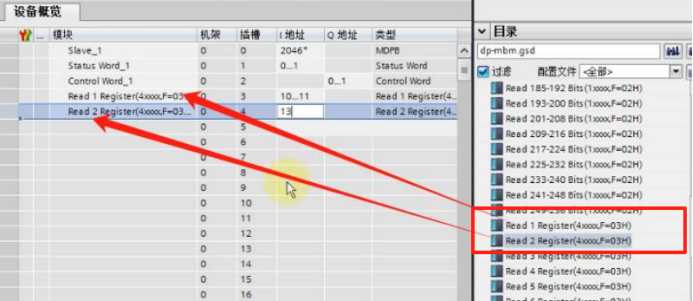

下面添加讀寫指令

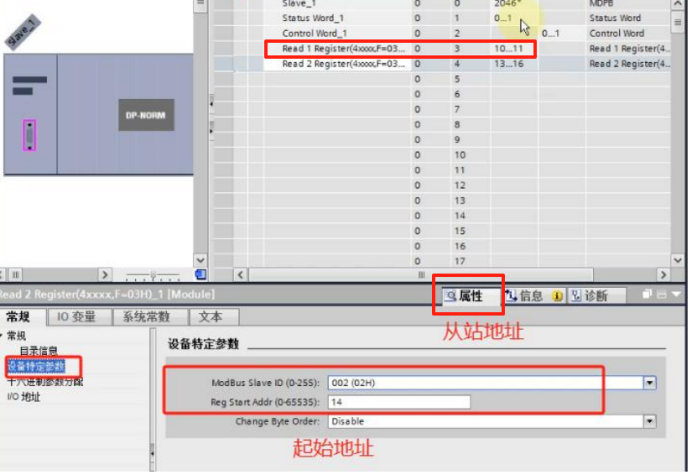

設置modbus從站地址和寄存器起始地址

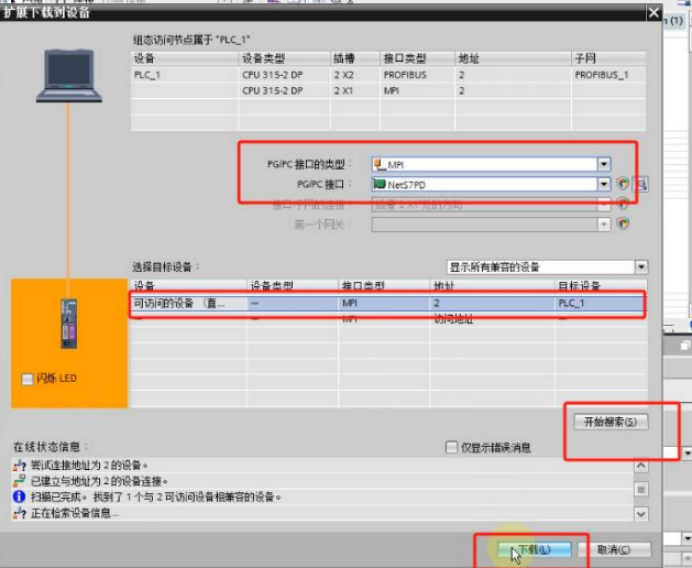

配置完成后下載組態

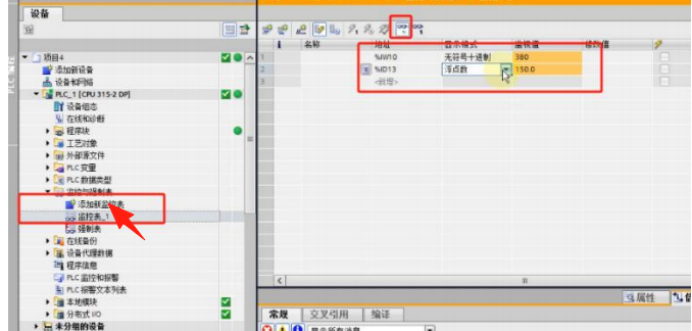

在監控表在線監控從站數據

通過這個案例可以看出，modbus RTU轉profibus網關在連接不同協議設備時發揮了關鍵作用。它不僅解決了信捷V5 - F5變頻器與原有modbus RTU網絡之間的通信兼容性問題，還保證了數據的準確傳輸和系統的穩定運行，為工業自動化系統的集成和擴展提供了有效的解決方案。
