Analog Devices Inc. ADG1206L/1207L多路復用器開關IC是單片iCMOS ^?^ 模擬多路復用器，由16個單通道和8個差分通道組成。ADG1207L根據4位二進制地址線A0、A1、A2和A3將十六個差分輸入之一切換到公共差分輸出。ADG1207L根據3位二進制地址線A0、A1和A2將八個差分輸入之一切換到公共差分輸出。這些ADG1206L/1207L多路復用器開關IC具有EN輸入，可啟用或禁用。該 多路復用器具有1.5pF關斷電容、120Ω導通電阻，符合1.2V和1.8V JEDEC標準。典型應用包括音頻和視頻路由、自動測試設備、數據采集系統、電池供電系統、采樣保持系統和通信系統。

數據手冊：*附件：Analog Devices Inc. ADG1206L、1207L多路復用器開關IC數據手.pdf

特性

• 在整個信號范圍內電荷注入：<1pC
• 關斷電容：1.5pF
• 導通電阻：120?
• 額定電壓：±15V/12V
• VL電源，實現低邏輯電平兼容性
• 符合1.8V JEDEC標準 (JESD8-7A)
• 符合1.2V JEDEC標準 (JESD8-12A.01)
• 軌到軌操作
• 先斷后合開關操作
• 32引腳和5mm×5mm LFCSP封裝

應用

• 音頻和視頻路由
• 自動測試設備
• 數據采集系統
• 電池供電系統
• 采樣保持系統
• 通信系統
• FPGA和微控制器系統

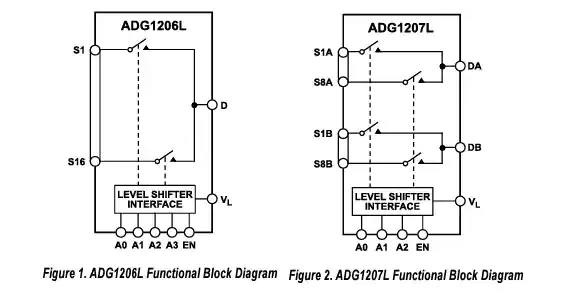

功能框圖

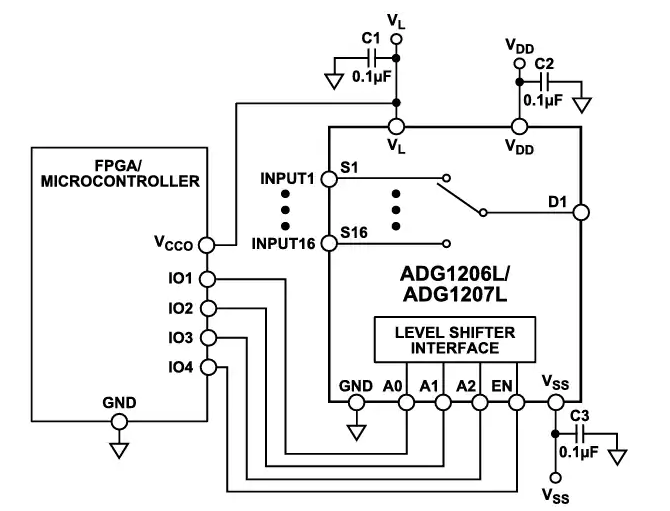

典型應用圖

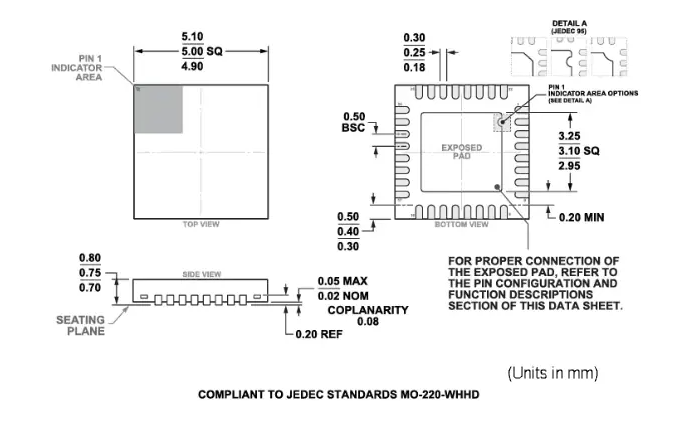

尺寸圖
