Analog Devices Inc. EVAL-ADG1206LEBZ/EVAL-ADG1207LEBZ評估板設計用于評估ADG1206L/ADG1207L低電容多路復用器開關IC的功能。ADG1207L由4位二進制地址線A0、A1、A2和A3確定將十六個差分輸入之一切換到公共差分輸出。ADG1207L根據3位二進制地址線A0、A1和A2將八個差分輸入之一切換到公共差分輸出。

數據手冊：*附件：Analog Devices Inc. EVAL-ADG1206LEBZ，EVAL-ADG1207LEBZ評估板數據手冊.pdf

該評估板采用單列直插式接頭，可為現場可編程門陣列 (FPGA) 或微控制器1.2V或1.8V邏輯輸入信號提供靈活性。ADI評估板包括SMD引腳電阻器或電容器插座，用于添加無源元件和使能引腳 (EN) 來啟用或禁用該器件。該板符合1.2V和1.8V JEDEC標準。

特性

• 單個直插式接頭為現場可編程門陣列 (FPGA) 或微控制器 1.2V或1.8V邏輯輸入信號提供靈活性
• SMD引腳電阻器或電容器插槽，用于添加無源元件
• SMB連接器插槽為輸入和輸出信號提供靈活性

必要設備

• 直流電壓源 (V DD /V SS )
• ±15V（雙電源）
• 可選數字邏輯電源 (V L )
• 1.1V至1.3V（1.2V邏輯）
• 1.65V至1.95V（1.8V邏輯）
• 模擬信號源
• 測量電壓的方法，如數字萬用表 (DMM)

EVAL-ADG1206LEBZ概述

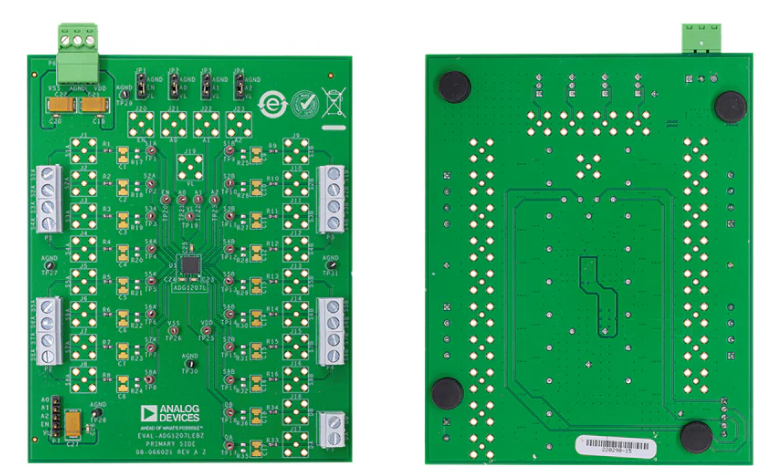

EVAL-ADG1207LEBZ概述
