Analog Devices ADG1408L iCMOS? 8通道模擬多路復用器根據3位二進制地址線A0、A1和A2的決定，將8個輸入中的一個切換到一個公共輸出。EN輸入用于啟用或禁用設備。禁用時，所有通道均關斷。當接通時，每個通道在兩個方向上的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。外部低電壓VL電源提供了較低邏輯控制的靈活性。Analog Devices Inc. ADG1408L符合1.2V和1.8V JEDEC標準。

數據手冊：*附件：Analog Devices Inc. ADG1408L iCMOS? 8通道模擬多路復用器數據手冊.pdf

特性

• 最大導通電阻：4.7Ω（25°C時，±15V雙電源）
• 典型導通電阻平直度為0.5Ω，溫度為25°C，雙電源電壓為±15V
• 用于兼容低邏輯電平的VL 電源：
  • 符合1.8V JEDEC標準 (JESD8-7A)
  • 符合1.2V JEDEC標準 (JESD8-12A.01)
• 額定電壓：±15V、+12V和±5V
• 軌到軌操作
• 先斷后合開關操作
• 24引腳、 4mm × 4mm LFCSP封裝

應用

• FPGA和微控制器系統
• 繼電器替代品
• 音頻和視頻路由
• 自動測試設備
• 數據采集系統
• 通信系統

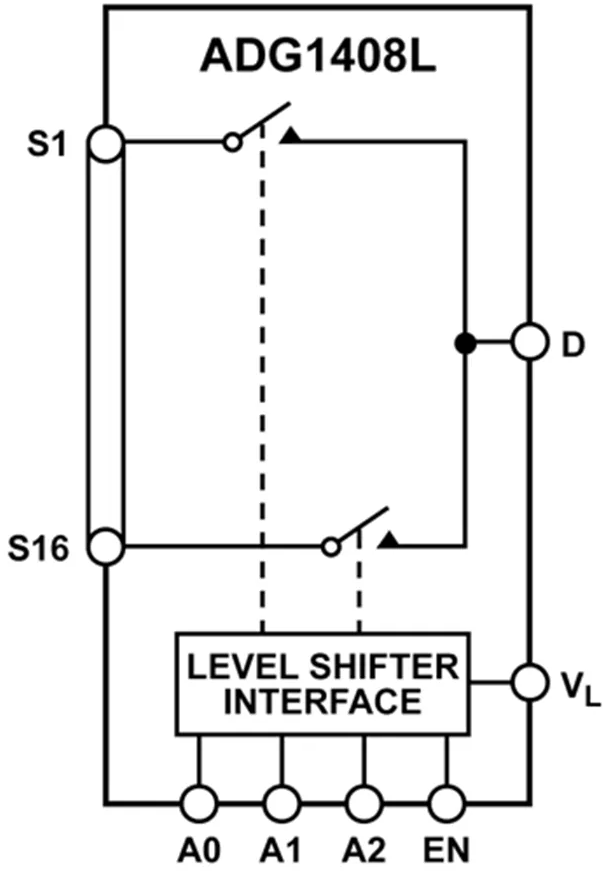

功能框圖
